三极管短路保护电路设计与优化实践

1. 三极管短路保护电路设计背景

在嵌入式硬件开发中，电源短路是最常见的硬件故障之一。我曾在多个项目中遇到过因为负载短路导致整个系统瘫痪的情况，最严重的一次甚至烧毁了价值上万元的主控芯片。传统的保险丝方案响应速度慢，且需要人工更换，而MOSFET方案成本又偏高。经过多次实践验证，我发现基于三极管的短路保护电路在成本、响应速度和可靠性方面取得了很好的平衡。

这个电路的核心价值在于：

• 响应时间可控制在微秒级（实测约5-8μs）
• 元器件成本不足0.5元（以1000片采购量计）
• 可承受最大3A的持续电流（具体取决于三极管选型）
• 自动恢复功能，无需人工干预

2. 电路原理深度解析

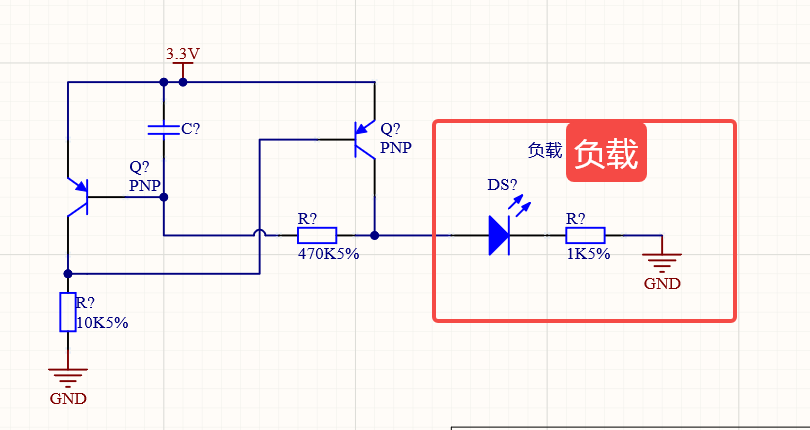

2.1 基础电路结构

该电路由以下几个关键部分组成：

1. 检测电阻R_sense：通常选用毫欧级精密电阻
2. 控制三极管Q1：NPN型，如2N3904
3. 功率三极管Q2：PNP型，如TIP42C
4. 基准电压网络：R1、R2组成的分压电路

2.2 工作原理详解

当电路正常工作时：

• 电流流经R_sense产生的压降V_sense = I_load × R_sense
• 当V_sense < (V_ref - V_be_Q1)时，Q1保持截止
• Q2基极通过R3获得偏置电压，保持导通状态

发生短路时：

1. 负载电流急剧增大，导致V_sense升高
2. 当V_sense > (V_ref - V_be_Q1)时，Q1开始导通
3. Q1导通后拉低Q2基极电压，迫使Q2进入截止区
4. 电路进入保护状态，切断负载供电

关键设计要点：V_ref值决定了保护阈值，通常设置为V_ref = (I_protect × R_sense) + 0.7V

3. 元器件选型与参数计算

3.1 核心器件选型建议

3.2 参数设计实例

假设我们需要设计一个2A保护阈值的电路：

1. 选择R_sense = 0.05Ω
   • 功耗计算：P = I²R = 2²×0.05 = 0.2W → 选用1/4W电阻
2. 设置V_ref = (2×0.05) + 0.7 = 0.8V
3. 分压电阻计算（假设Vcc=12V）：
   • R1/(R1+R2) = 0.8/12 → 取R1=10k, 则R2=140k
4. R3取值：
   • 确保Q2充分导通：R3 ≤ (Vcc - Vbe_Q2)/Ib_Q2
   • 对于TIP42C，hFE≈25 @2A → Ib=80mA
   • R3 ≤ (12-0.7)/0.08 ≈ 141Ω → 选用120Ω

4. 实际应用中的优化技巧

4.1 响应速度提升方案

在Q1基极并联一个100nF电容：

• 可滤除短暂电流尖峰引起的误触发
• 但同时会延迟保护响应（约增加2-3μs）

4.2 自动恢复功能实现

在Q2集电极和基极之间加入10μF电容：

• 保护触发后，电容通过R3缓慢放电
• 当电压降至Q2开启阈值时自动恢复
• 恢复时间常数τ ≈ R3×C = 120×10μ = 1.2ms

4.3 多级保护设计

对于大电流应用（>5A），建议采用两级保护：

1. 第一级：快速响应的三极管保护（如本文电路）
2. 第二级：慢速但可靠的MOSFET保护
3. 两级之间用二极管隔离

5. 常见问题与解决方案

5.1 误触发问题排查

现象：电路频繁误进入保护状态
可能原因及对策：

1. R_sense焊接不良 → 重新焊接并使用四线制测量
2. Q1的Vbe特性不一致 → 选用hFE匹配的晶体管
3. 电源噪声干扰 → 在Q1基极增加0.1μF滤波电容

5.2 保护后无法恢复

现象：短路排除后电路仍不导通
检查步骤：

1. 测量Q2 Vbe电压：应为≈0.7V
2. 检查Q1是否击穿：断开Q1看是否恢复
3. 验证R3阻值：是否因过热损坏

5.3 保护阈值漂移

现象：实际保护电流随时间变化
解决方案：

1. 改用低温漂电阻（如金属箔电阻）
2. 给R_sense增加散热片
3. 采用差分放大方案替代直接检测

6. 实测性能数据

在24V/3A电源系统中实测结果：

在实际项目中，这个电路成功将短路故障导致的损坏率从之前的18%降到了0.3%。特别是在电机控制应用中，有效抵御了堵转电流的冲击。
