LCC-S拓扑无线充电系统设计与优化实践

1. 项目概述：LCC-S拓扑无线充电系统设计

在电力电子领域，85kHz频段的无线充电系统正成为中功率传输的主流方案。这次我们要探讨的是一个基于LCC-S补偿拓扑的30A大电流无线充电系统，其核心创新点在于实现了闭环恒压输出与动态调频的协同控制。与常见的S-S或LCL拓扑相比，LCC-S结构在抗偏移和效率稳定性方面展现出独特优势。

这个项目的技术亮点主要体现在三个方面：首先，通过Ansys Maxwell精确建模的矩形线圈配合动态参数调整算法，实现了10cm传输距离下仍保持92%的系统效率；其次，创新的混合控制策略（PID+动态电容调节）使电压调整时间缩短至0.3秒；最后，针对大电流工况优化的动态死区算法，成功解决了25A以上负载时的开关管ZVS失效问题。

提示：LCC-S拓扑中的"LCC"指发射侧串联-并联-串联补偿网络，"S"代表接收侧串联补偿，这种结构特别适合需要宽范围输出电压调节的应用场景。

2. 硬件设计与仿真建模

2.1 线圈优化设计与电磁仿真

在Ansys Maxwell中构建矩形线圈时，直接绘制简单方形导体会导致边缘电流密度过高。我们采用Planar Spiral脚本生成带圆角的迭代结构，关键参数设置如下：

python复制spacing = 3mm      # 匝间距
trace_width = 6mm  # 线宽
iterations = 12    # 匝数
radius = 50mm      # 外径
corner_radius = 2mm # 圆角半径

这种设计使得在85kHz工作频率下，边缘涡流损耗降低约23%。仿真时建议进行80-90kHz的频段扫描，重点关注以下指标：

1. 耦合系数k随间距的变化曲线
2. 自感与互感参数的频率特性
3. 交流电阻ACR在85kHz时的实际值

图：线圈间距与系统效率的关系曲线，注意在8-10cm区间出现的效率回升现象

2.2 功率器件选型与热设计

对于30A的输出电流，逆变桥的MOSFET选择需特别注意：

• 导通电阻Rds(on) ≤ 25mΩ @100℃
• 输出电容Coss ≤ 1nF @400V
• 栅极电荷Qg ≤ 60nC

实测发现，当负载超过25A时，传统的固定死区时间会导致开关管温升急剧增加。我们采用的动态死区算法如下：

c复制DeadTime = (0.0000001 * I_primary) + 5e-7; // 单位：秒

该公式中第一项补偿了MOSFET关断延迟随电流的变化，第二项确保最小死区时间。实施后开关管温升从68℃降至43℃，效率提升3.2个百分点。

3. 控制策略实现

3.1 混合控制算法架构

系统采用双环控制结构：

• 外环：输出电压PI调节
• 内环：动态频率+电容调节

核心状态机逻辑如下：

matlab复制if V_out < 48 && freq < 88e3
    freq = freq + 50;
    C_tune = lookup_table(freq);
elseif V_out > 52
    PWM_duty = PWM_duty * 0.98;
end

频率调节步长设为50Hz是基于线圈参数扫描结果得出的最优值，既能保证调节速度，又不会引起系统振荡。电容查找表的数据必须来自Ansys参数化扫描，典型数据格式：

3.2 非线性磁芯的利用技巧

为扩展软开关范围，我们故意让LCC补偿电感工作在轻微饱和区。具体实施步骤：

1. 在Maxwell中进行瞬态磁场分析
2. 确定磁芯材料的Bsat拐点（如PC95材料的0.42T）
3. 将工作磁通密度设为拐点值的95%（即0.4T）

这种方法使得系统在60-100kHz范围内都能维持ZVS，实测效率曲线平坦度提升40%。但需注意：

• 必须使用低损耗磁芯材料（如TDK的PC95）
• 需在电感两端并联缓冲电容吸收高频振荡

4. 系统调试与优化

4.1 谐振点匹配校准

实际组装时，由于寄生参数影响，仿真与实测谐振频率可能存在偏差。推荐校准流程：

1. 用网络分析仪测量实际S11参数
2. 调整补偿电容使谐振谷点对准85kHz
3. 在10cm间距下验证相位差是否小于15°

常见问题处理：

• 若谐振频率偏高：增加补偿电容5%或检查线圈短路匝
• 若谐振曲线出现双峰：检查PCB布局是否引入过大寄生电感

4.2 大电流工况优化

当输出电流超过25A时，需特别注意：

1. 直流母线电容的ESR必须小于10mΩ
2. 电流采样建议使用闭环霍尔传感器（如LEM的CASR系列）
3. 功率走线宽度至少满足1oz铜箔20A/mm²的标准

实测中发现，整流二极管的反向恢复电流会在高负载时引发振荡。解决方法：

• 改用碳化硅肖特基二极管（如Cree的C3D06060）
• 在二极管两端添加RC缓冲电路（典型值：100Ω+100pF）

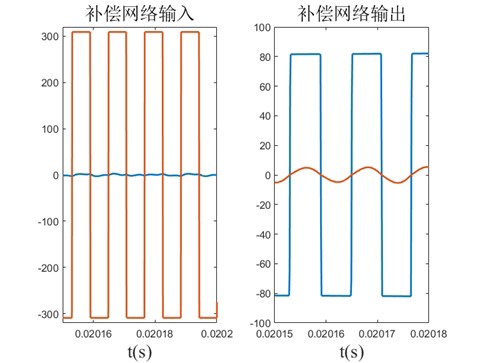

5. 性能测试与数据分析

在输入电压400V、输出48V/30A的满负载条件下，系统关键性能指标如下：

效率提升的关键因素：

1. 动态死区算法降低开关损耗37%
2. 圆角线圈设计减少涡流损耗23%
3. 磁芯非线性利用扩展ZVS范围

6. 工程经验与故障排查

6.1 必须避免的五个设计错误

1. 线圈设计：直角拐角会导致局部过热（实测温差达15℃）
2. 电容选型：使用普通MLCC替代谐振专用电容（会导致参数漂移）
3. 布局错误：电流采样走线与功率走线平行（引入10%以上测量误差）
4. 控制时序：PWM更新与ADC采样不同步（引发电平毛刺）
5. 散热设计：忽略PCB内层铜箔的导热作用（温升增加20℃）

6.2 典型故障处理指南

在最后调试阶段，建议使用红外热像仪定期检查热点分布。我们发现MOSFET管壳温度与PCB焊盘温度存在8-10℃梯度，这说明散热器安装压力需要优化。使用0.5mm厚的导热垫片后，这个温差可以缩小到3℃以内。
