jiyulishang1. 无稳态多谐振荡器：电子世界的心跳发生器
记得我第一次在面包板上搭建这个电路时，看着两个LED灯交替闪烁的瞬间，那种成就感至今难忘。无稳态多谐振荡器（Astable Multivibrator）确实是电子学中最迷人的基础电路之一。它不需要任何复杂的微控制器或编程，仅用几个基础元件就能创造出有规律的电子脉搏。
这个电路之所以被称为"无稳态"，是因为它没有稳定的输出状态，永远在两个暂态之间来回切换。就像钟摆永远不会停在中间位置一样，这个电路会持续产生方波输出，驱动LED灯交替闪烁。这种特性使其成为学习电子学基础概念的绝佳实验，也是许多实际应用的基础构建模块。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 电路核心元件与工作原理
2.1 元件清单详解
让我们先仔细看看这个电路所需的每个元件及其作用：
-
晶体管（VT1, VT2）：通常使用通用NPN型如2N3904或BC547。它们是电路的核心开关元件，就像两个互相控制的电子开关。选择时要注意其最大集电极电流应大于LED的工作电流。
-
电阻：
- R1, R3（220Ω）：限流电阻，保护LED不被过电流损坏
- R2, R4（10kΩ）：基极电阻，控制晶体管的导通程度，同时与电容一起决定振荡频率
-
电容（C1, C2）：47μF电解电容。它们是电路的"计时器"，通过充放电过程控制状态切换的速度。电解电容有极性，连接时要注意正负极。
-
LED（LED1, LED2）：建议使用不同颜色的LED以便观察。红色LED通常有约1.8-2.0V正向压降，绿色约2.0-2.2V，这会影响电路的实际工作电压。

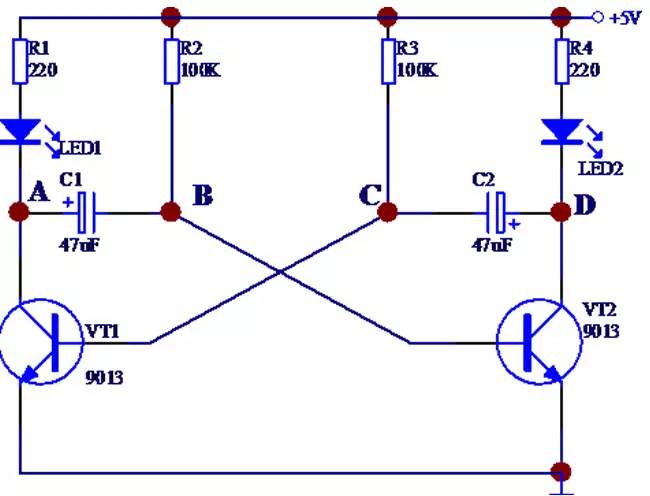

2.2 电路原理图解析
这个对称的电路结构是其能够持续振荡的关键。两个晶体管通过交叉耦合的方式相互控制——一个晶体管的导通会导致另一个截止，反之亦然。电容在这里起到了延时和能量转移的作用，确保状态切换能够有序进行。
提示：初次搭建时，建议在面包板上进行，方便调整和测试。确保所有元件特别是电解电容和LED的极性正确。
3. 电路工作过程详解
3.1 振荡机制逐步解析
让我们跟随电子的脚步，一步步看看
