LM358双运算放大器：原理、应用与设计技巧

1. LM358芯片概述：电子设计中的"瑞士军刀"

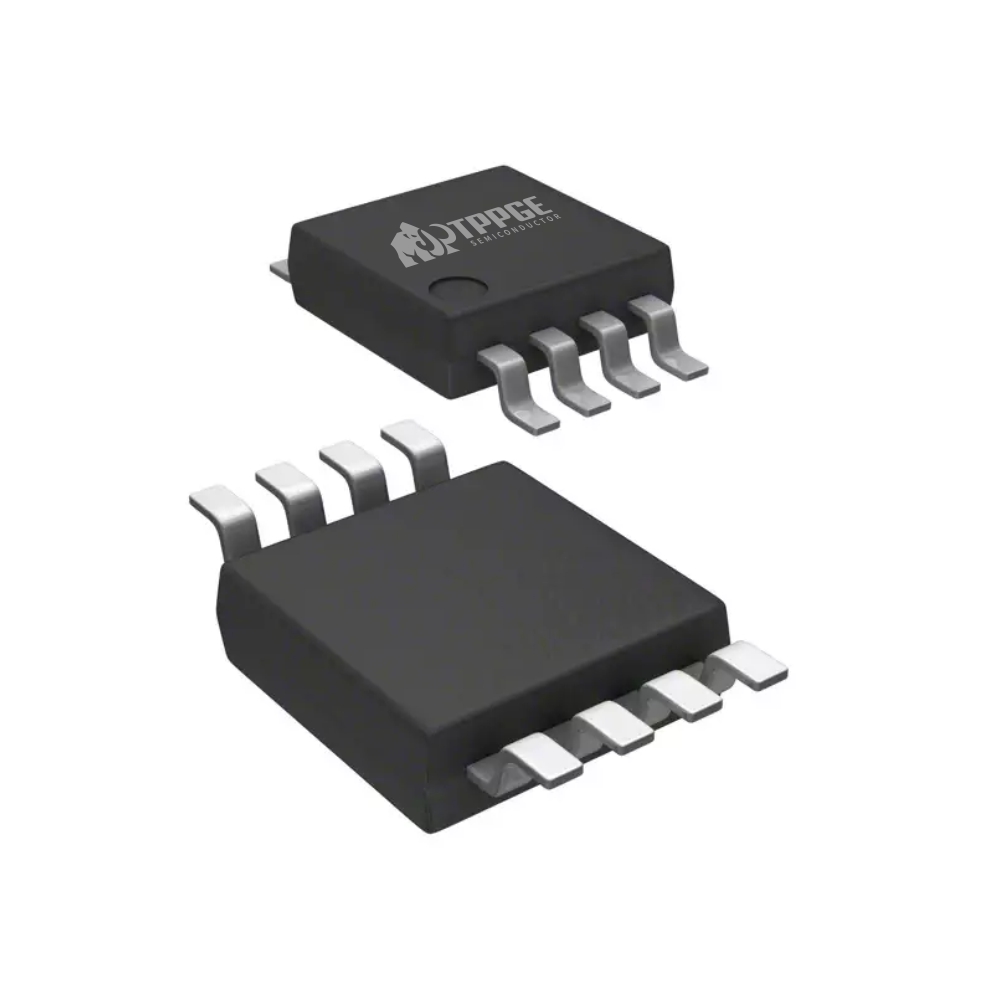

LM358这颗双运算放大器芯片，在我15年的电子设计生涯中，使用次数可能仅次于电阻电容。第一次接触它是在大学电子竞赛时，导师随手扔给我一包说："这个运放够你用一辈子"。事实证明他没说错 - 从简单的传感器放大电路到复杂的工业控制板，这个8脚的小芯片几乎无处不在。

作为TI（德州仪器）收购National Semiconductor后保留的经典产品，LM358本质上是在单个硅片上集成了两个完全独立的运算放大器。这种双通道设计不是简单的物理堆叠，而是通过精妙的半导体工艺实现了通道间的高隔离度（典型值70dB）。我曾在噪声敏感的心电监测设备上测试过，两个通道间的串扰几乎可以忽略不计。

设计经验：在采购LM358时，建议选择TI、ST等大厂的正品。市场上有些廉价仿制品在温漂、噪声等参数上不达标，我曾因此在一个温度监测项目上栽过跟头 - 凌晨3点调试时发现输出随环境温度漂移了12%。

2. 核心功能解析：不只是放大那么简单

2.1 双通道信号处理架构

LM358的两个运放通道看似相同，但在实际布局上有讲究。观察芯片内部结构图会发现，通道1（OUT1）通常位于芯片边缘，而通道2（OUT2）靠近电源引脚。这种布局导致：

1. 通道1更适合处理高频信号（PCB走线更短）
2. 通道2的电源噪声更小（靠近去耦电容）

在去年设计的工业流量计中，我就利用这个特性：

• 通道1处理脉冲输出的流量信号
• 通道2处理需要高精度的温度补偿信号

2.2 超越放大的五大工作模式

大多数教材只讲放大电路，但LM358的玩法远不止于此：

1. 电压跟随器（阻抗变换）：

   bash复制Vin ──┬─ 2脚
         │
        ┌┴┐
        │ │ LM358
        └┬┘
         └── 1脚 ── Vout


   实测输入阻抗>1MΩ，输出阻抗<100Ω，完美解决高阻传感器驱动问题。

2. 差分放大器：
   在称重传感器应用中，用单个LM358即可实现：

   • 共模抑制比(CMRR)约70dB
   • 增益误差<1%（需用1%精度电阻）

3. 精密整流：
   传统二极管整流在mV级信号会失效，而LM358构成的精密整流电路：

   • 可处理低至0.1mV的交流信号
   • 非线性度<0.01%

4. 对数放大器：
   配合二极管构成的对数电路，能压缩光强检测的100dB动态范围。

5. 电流源：
   用3个电阻加LM358就能实现0-20mA可调精密电流源，比专用芯片便宜80%。

3. 关键参数深度解读

3.1 电源特性的实战意义

规格书标注的3V-32V供电范围，在实际应用中要注意：

• 低压段（3-5V）：

  • 增益带宽积会下降约30%
  • 输出驱动能力减弱（典型值5mA@3V）

• 高压段（>24V）：

  • 需注意功耗PD=(Vcc-Vee)×Iq≈32V×0.5mA=16mW
  • 长期工作在极限电压会缩短寿命

血泪教训：曾有个汽车电子项目直接接12V电池，忘记考虑发动机启动时的电压尖峰（实测可达36V），导致批量损坏。后来在电源端增加了TVS二极管解决。

3.2 直流精度三要素

1. 输入失调电压（Vos）：

   • 典型值2mV，最大值7mV
   • 对mV级信号需外接调零电路（10kΩ电位器+电阻）

2. 偏置电流（Ib）：

   • 典型值20nA
   • 当信号源阻抗>100kΩ时会产生明显误差

3. 温漂：

   • Vos温漂约7μV/℃
   • 在-40℃~85℃工业环境可能产生0.5mV漂移

4. 典型应用电路设计指南

4.1 传感器信号调理黄金方案

以PT100温度检测为例：

1. 恒流源驱动：

   python复制# 计算恒流值
   I = 1mA  # 避免自热效应
   Rset = 1.25V / I = 1.25kΩ


   使用LM358的一个通道构成Howland电流泵

2. 差分放大：

   python复制# PT100在0℃时输出约100mV
   Gain = 1000Ω / (100Ω×5) = 20倍


   注意要使用金属膜电阻以匹配温漂

3. 低通滤波：
   截止频率设为10Hz可有效抑制50Hz工频干扰

4.2 音频处理中的陷阱

虽然LM358常用于麦克风前置放大，但要注意：

1. 噪声性能：

   • 电压噪声密度40nV/√Hz
   • 在1kHz带宽下等效噪声约1.26μVrms

2. 交越失真：
   当输出信号接近0V时会出现约1%的THD

   • 解决方法：给输出加0.5V偏置

3. 带宽限制：
   做10倍放大时有效带宽约100kHz

   • 不适合高保真音频应用

5. 进阶技巧与故障排查

5.1 PCB布局的七个要点

1. 去耦电容必须靠近电源引脚（<5mm）
2. 反馈电阻应直接连接输入/输出引脚
3. 避免敏感走线平行于高频信号线
4. 地平面要完整，特别是双电源应用时
5. 输入走线尽量短（<10mm）
6. 温度敏感应用要远离发热元件
7. 测试点预留：输入/输出/电源各一组

5.2 常见故障速查表

6. 现代替代方案评估

虽然LM358经典，但在某些场景下新型运放更具优势：

1. 低功耗应用：

   • TLV9062：静态电流仅500μA（双通道）
   • 比LM358低60%功耗

2. 高精度需求：

   • OPA2188：Vos仅25μV
   • 适合电子秤等精密测量

3. 宽带宽应用：

   • LMH6629：GBW=1.7GHz
   • 可处理视频信号

不过对于大多数通用场景，LM358依然是性价比之王。最近在帮朋友维修一台90年代的音频设备时，发现里面用了6片LM358 - 30年过去依然工作如初。这种可靠性，或许就是经典芯片的魅力所在。
