PCIe 5.0虚拟通道(VC)仲裁机制解析与优化实践

1. PCIe VC仲裁机制概述

在PCIe 5.0架构中，虚拟通道(VC)仲裁是确保系统服务质量(QoS)的核心机制。作为一名长期从事高速互连协议开发的工程师，我经常需要处理不同优先级流量之间的资源竞争问题。VC仲裁的本质是通过智能调度算法，在多个虚拟通道之间合理分配有限的链路带宽资源。

现代数据中心对PCIe链路的要求早已超越了简单的"能通就行"。我们需要确保关键业务流量（如NVMe存储访问）的低延迟，同时又要避免普通流量（如后台备份）被完全"饿死"。这就好比城市交通管理系统，既要保障救护车、消防车的优先通行权，又要让普通车辆有序流动。

PCIe规范定义了三种基础仲裁模式：

• 严格优先级(Strict Priority)：类似急诊绿色通道，高优先级VC永远优先
• 轮询调度(Round Robin)：像交通信号灯轮流放行，各VC平等竞争
• 加权轮询(Weighted Round Robin)：可配置的流量配额，类似公交专用道

2. 交换仲裁模型详解

2.1 流量流向与仲裁要素

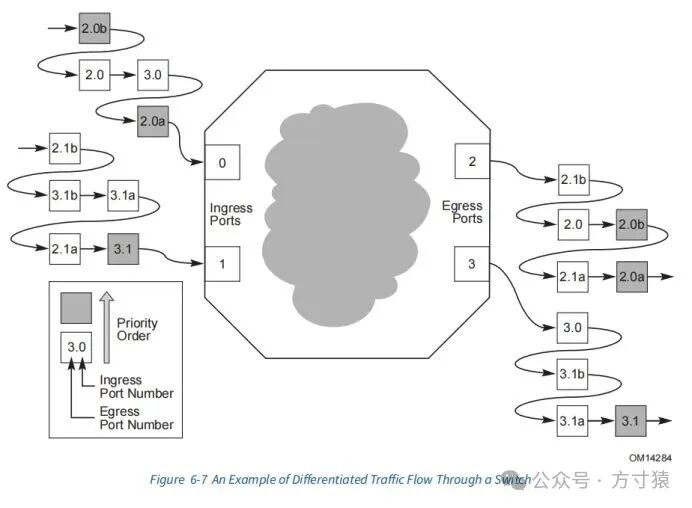

在实际交换机设计中，我习惯将每个端口视为独立的交通枢纽。下图展示的交换模型非常具有代表性：

关键设计要点：

1. 双工架构：每个端口都具备独立的收发引擎，就像高速公路的上下行车道
2. 动态路由：TLP包头中的地址信息决定出口端口，类似快递分拣系统

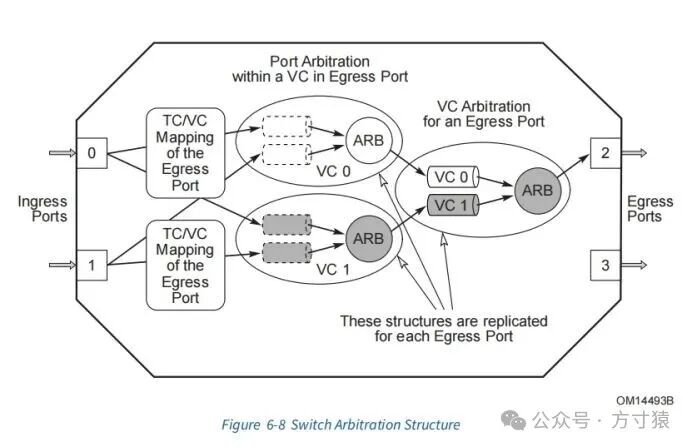

3. 两级仲裁：
   • 端口仲裁：解决同一VC内不同入口的竞争（相当于同一航班的旅客排队）
   • VC仲裁：解决不同VC间的链路竞争（相当于不同航班争取跑道使用权）

实战经验：在28nm工艺的Switch芯片设计中，我们采用交叉开关(crossbar)架构实现上述模型。每个出口端口配备独立的仲裁器，可支持最多8个VC的混合仲裁策略。

2.2 出口端口控制逻辑

出口端口的VC控制逻辑是确保可靠传输的关键，包含两大核心模块：

1. 流量控制逻辑：

   • 实时监控各VC的credit余额
   • 信用不足时自动屏蔽该VC的仲裁请求
   • 支持三种信用类型：Posted/Non-Posted/Completion

2. 排序控制逻辑：

   • 严格执行PCIe 2.4节的排序规则
   • 防止死锁和生产者-消费者模型冲突
   • 典型场景：确保读完成不会超越其对应的写请求

c复制// 简化的VC仲裁状态机伪代码
void vc_arbitration() {
    while (1) {
        for (vc = highest_priority; vc <= lowest_priority; vc++) {
            if (check_credit(vc) && check_ordering(vc)) {
                grant = select_packet(vc);
                transmit(grant);
                update_credit(grant);
            }
        }
    }
}

3. VC间仲裁机制剖析

3.1 默认优先级架构

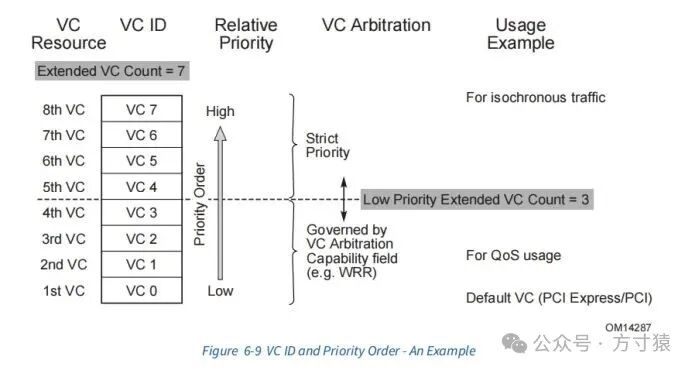

PCIe规范定义了清晰的VC优先级规则：

关键配置参数：

• Low Priority Extended VC Count：划分高低优先级组的阈值
• VC Arbitration Capability：声明支持的仲裁模式
• Extended VC Count：总VC数量（PCIe 5.0最多支持8个）

设计陷阱：某次流片后发现VC3的流量始终无法发出，最终排查是Low Priority Extended VC Count寄存器被错误配置为4，导致VC3被划入低优先级组但仲裁模式却是严格优先级。

3.2 严格优先级模式实战

严格优先级就像医院急诊分诊：

• 优势：确保关键业务亚微秒级延迟（如NVMe admin命令）
• 风险：低优先级流量可能完全饿死（类似普通门诊无人就诊）

配置要点：

markdown复制1. 计算高优先级VC的峰值带宽需求
   - 示例：VC7用于RDMA，需保证40Gbps
2. 限制高优先级VC的持续占用时间
   - 通过Timer设置最大突发时长
3. 监控低优先级VC的事务超时
   - 建议配置watchdog定时器

3.3 加权轮询优化实践

WRR模式在我们的云存储控制器中表现优异：

• 为每个VC分配权重值（1-255）
• 每轮仲裁保证各VC至少获得一次发送机会
• 带宽分配公式：BW_VCi = (Weight_VCi / ΣWeights) × Link_BW

典型配置案例：

4. 端口内仲裁关键技术

4.1 交换机的端口仲裁

在多层交换机设计中，端口仲裁解决"多进单出"的竞争问题。我们采用分级仲裁策略：

1. 第一级：入口端口公平性

   • 采用Time-Aware WRR算法
   • 每个端口分配时间槽(Time Slot)

2. 第二级：VC内部报文优先级

   • 紧急事务优先（如ATS翻译请求）
   • 大报文分片插空发送

4.2 多功能设备仲裁

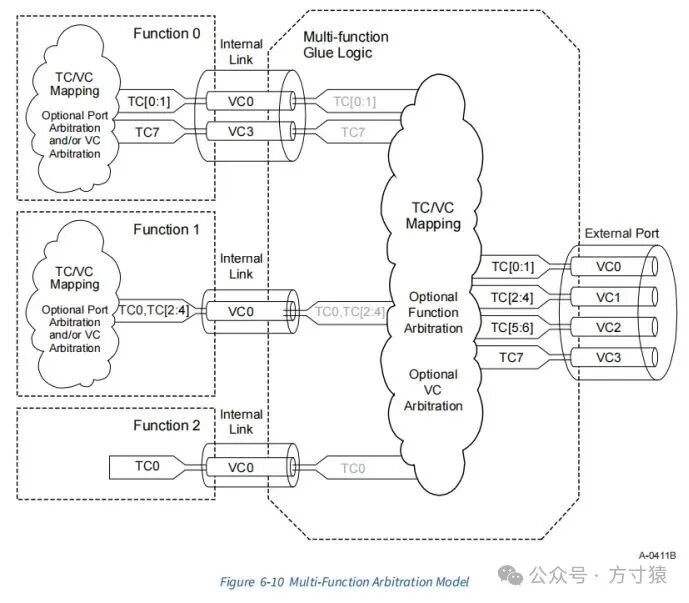

多功能设备（如智能网卡）的仲裁更具挑战性：

关键设计约束：

1. 功能0必须实现完整VC能力结构
2. 各功能可独立配置TC/VC映射
3. 上行链路共享MFVC仲裁器

常见问题排查：

• 症状：某功能流量长期阻塞
• 检查点：
  1. MFVC能力结构是否使能
  2. 功能仲裁寄存器配置是否正确
  3. 信用计数器是否溢出

5. 实战经验与优化建议

5.1 性能调优技巧

在最近的数据中心项目中，我们通过以下手段提升仲裁效率：

1. 动态权重调整：

   • 实时监控各VC利用率
   • 使用PID算法自动调节WRR权重
   • 突发流量时临时提升权重

2. 报文聚合：

   • 小报文合并发送（类似TCP Nagle算法）
   • 减少仲裁开销约30%

3. 优先级提升：

   • 对超时临近的事务自动升优先级
   • 类似TCP的延迟确认机制

5.2 典型故障案例

案例一：信用计数器翻转

• 现象：VC流量突然中断
• 原因：32-bit信用计数器溢出
• 解决：改用饱和计数模式

案例二：排序规则冲突

• 现象：RDMA读操作返回陈旧数据
• 原因：完成包未遵守生产者-消费者顺序
• 解决：在VC控制逻辑中添加排序检查点

案例三：仲裁器活锁

• 现象：高负载时吞吐量骤降
• 原因：严格优先级导致低优先级VC饿死
• 解决：引入最低带宽保障机制

经过多年的协议栈开发，我深刻体会到VC仲裁既是科学也是艺术。最佳的配置往往需要结合具体业务特点，通过持续监控和动态调整才能达到理想效果。建议在仿真阶段就建立完整的流量模型，使用工具如Synopsys PCIe VIP进行压力测试，提前发现仲裁策略的潜在缺陷。
