电容选型与应用全解析：从基础到实战

1. 电容基础与分类解析

在嵌入式硬件设计中，电容是最基础也最关键的被动元件之一。作为一名硬件工程师，我经常遇到新手对各类电容特性理解不透彻导致的设计问题。今天我们就来深入探讨这个看似简单却暗藏玄机的元件。

电容本质上是一种能够储存电荷的器件，由两个导体极板和中间的绝缘介质构成。在实际电路设计中，电容远非理想元件，它会表现出复杂的频率特性、寄生参数和电压相关性。根据介质材料的不同，常见电容可分为以下几类：

1.1 常规电容类型及应用场景

• 陶瓷电容(MLCC)：多层陶瓷结构，体积小、ESR低，适合高频滤波
• 电解电容：铝或钽介质，容值大但ESR高，适合电源储能
• 钽电容：性能介于陶瓷和电解之间，但耐压较低
• 可变电容：容值可调，常用于调谐电路
• 传感器电容：利用电容变化检测物理量（如触摸传感器）

提示：选择电容类型时，首先要明确应用场景是滤波、储能还是信号处理，再考虑频率范围和空间限制。

1.2 寄生电容的特殊考量

在高速电路设计中，寄生电容往往成为影响信号完整性的关键因素。比如：

• 走线间的分布电容会导致信号串扰
• 器件引脚对地的寄生电容会影响高频响应
• MOSFET的栅源电容决定开关速度

我在设计一个STM32的RGB接口电路时，就曾因忽略了FPC排线的寄生电容（约15pF/cm），导致信号上升沿出现明显畸变。后来通过缩短走线长度并增加端接电阻解决了问题。

2. 陶瓷电容的深度解析

2.1 MLCC的等效电路模型

实际电容可以用RLC串联电路来等效：

• C：理想电容容值
• L：寄生电感（主要来自引脚和内部结构）
• R：等效串联电阻(ESR)

这个模型完美解释了电容的频率特性：

• 低频时表现为纯容性（Xc=1/2πfC主导）
• 随着频率升高，寄生电感的影响显现（XL=2πfL）
• 在谐振频率f0=1/(2π√LC)时阻抗最小
• 超过f0后呈现电感性

2.2 谐振频率的工程意义

谐振频率是选择滤波电容的关键参数：

• 大容量电容（如10μF）谐振频率低（约1MHz），适合滤除低频噪声
• 小容量电容（如0.1μF）谐振频率高（约10MHz），适合滤除高频噪声

在为一个蓝牙模块设计电源滤波时，我采用10μF+0.1μF并联的方案，实测可将2.4GHz频段的电源噪声降低12dB。但要注意：

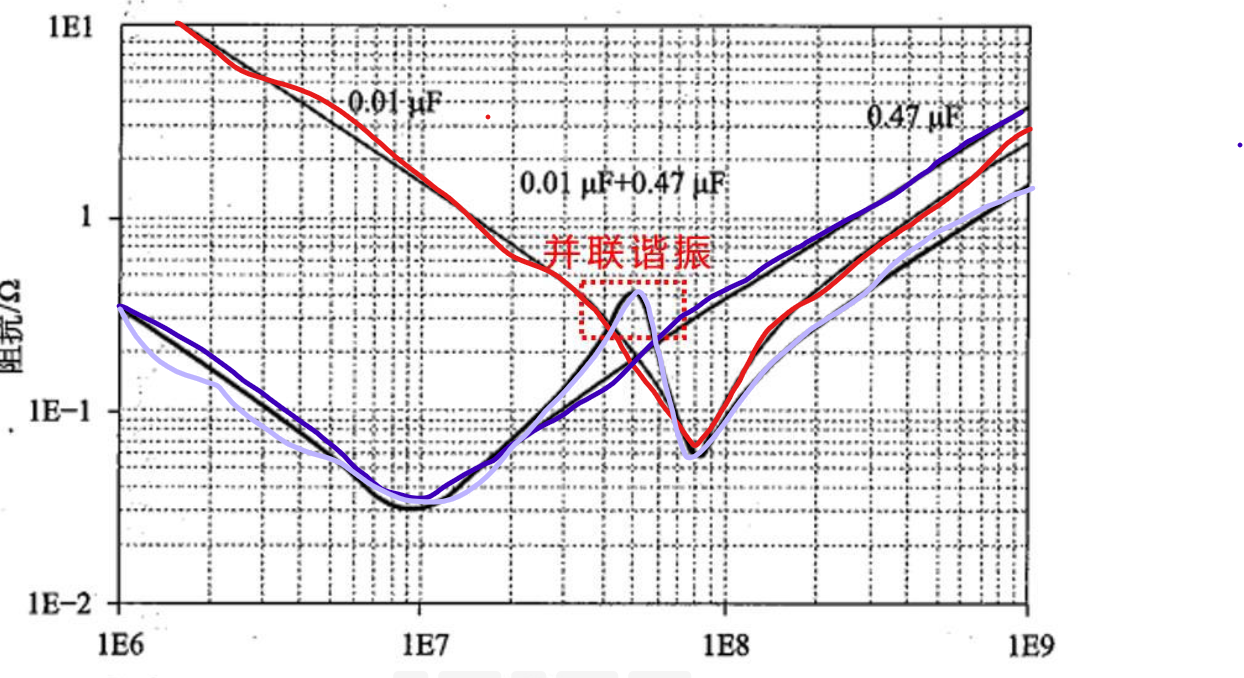

重要经验：并联不同容值电容时，中间频段可能出现并联谐振峰（如图中紫色曲线），此时阻抗反而增大。解决方法是在PCB布局时优先放置小电容并尽量靠近芯片电源引脚。

2.3 直流偏压效应详解

MLCC的直流偏压特性常被忽视：施加直流电压时，介电常数会变化导致有效容值下降。例如：

• 一个标称10μF的X5R电容，在额定电压下可能只剩6μF
• 在RC定时或滤波电路中，这会导致实际时间常数与设计值偏差

我在设计一个延时电路时，就曾因未考虑该效应导致延时时间偏差达40%。解决方案：

1. 选择直流特性更好的C0G/NP0材质电容
2. 留出30%以上的设计余量
3. 实际测量工作电压下的真实容值

3. 电容参数实测对比

3.1 各类电容关键参数对比

3.2 电容并联的实际效果

理想情况下，n个相同电容并联：

• 谐振频率不变
• ESR降为1/n
• 总容值相加

但实际PCB布局中，走线电感会显著影响高频性能。实测数据：

布局技巧：并联电容应采用星形连接，等长走线到电源引脚，避免形成环路电感。

4. 电容选型实战指南

4.1 电源滤波设计要点

以STM32的3.3V电源滤波为例：

1. 在电源入口放置10μF电解电容滤除低频噪声
2. 每个电源引脚就近放置0.1μF陶瓷电容
3. 高频敏感电路额外增加1nF电容
4. 所有滤波电容接地端使用独立过孔连接到地平面

4.2 常见问题排查

问题1：电源纹波超标

• 检查电容谐振频率是否覆盖开关频率
• 测量实际ESR是否与标称值相符
• 确认PCB布局未引入额外电感

问题2：信号边沿过缓

• 检查负载端的寄生电容
• 考虑使用容值更小的端接电容
• 优化走线减少分布电容

问题3：电容发热严重

• 通常是ESR过大导致
• 改用低ESR型号或并联多个电容
• 检查是否有超过额定纹波电流

5. 进阶技巧与实测案例

5.1 电容的ESR测量方法

使用网络分析仪是最准确的方式，但工程师常用替代方法：

1. 信号发生器输出正弦波扫频
2. 示波器测量电容两端电压
3. 找到谐振频率点（电压最低）
4. 根据Z=V/I计算ESR

我在调试一个DCDC电路时，发现输出纹波异常。用此法测得标称10mΩ的电容实际ESR已达80mΩ，更换新品后问题解决。

5.2 温度对电容的影响

不同材质电容的温度特性：

• C0G/NP0：±30ppm/℃（最稳定）
• X7R：±15%
• Y5V：+22%/-82%

在工业温度环境(-40℃~85℃)下，Y5V电容的容值可能下降超过50%。曾有一个产品因未考虑此问题，导致低温下MCU复位电路失效。

5.3 电容的寿命估算

电解电容寿命公式：
L = L0×2^[(T0-T)/10]×2^[(V0-V)/0.5]
其中：

• L0：额定寿命(小时)
• T0：最高工作温度(℃)
• V0：额定电压(V)

举例：一个105℃/2000小时的电容，在65℃、80%额定电压下工作，预期寿命可达约32,000小时（3.6年）。

最后分享一个实用技巧：在绘制原理图时，我习惯在电容符号旁标注关键参数如"10μF/25V/X7R"，这样既能避免选型错误，也方便后续维护。对于高频电路，还会额外注明封装尺寸（如0805），因为小封装通常具有更低的寄生电感。
