1. 永磁同步电机控制现状与挑战
作为一名在电机控制领域摸爬滚打多年的工程师,我深知永磁同步电机(PMSM)控制中的痛点。传统PI控制器就像个反应迟钝的老管家——在稳态运行时表现尚可,但遇到负载突变这种突发状况时,转速波动能让你血压飙升。特别是在工业伺服、电动汽车等动态性能要求高的场合,这种"喝高了似的晃悠"实在让人难以接受。
去年我们在某自动化产线升级项目中就遇到了这个问题:机械手抓取工件瞬间,电机转速跌落导致定位误差超标。为了解决这个问题,我花了三个月时间研究各种先进控制算法,最终发现非奇异快速终端滑模控制(GFTSMC)在抗扰动方面表现惊艳。与常规滑模控制相比,它通过特殊的滑模面设计,既保留了有限时间收敛的特性,又避免了传统终端滑模的奇异问题。
2. GFTSMC核心原理剖析
2.1 滑模面设计的艺术
GFTSMC的精髓在于其滑模面设计,我将其核心代码提炼如下:
matlab复制function s = sliding_surface(w_ref, w_actual, dq_error_integral)
alpha = 0.6;
beta = 1.2;
gamma = 8;
s = dq_error_integral + alpha*sign(w_ref - w_actual).*abs(w_ref - w_actual).^(beta) + gamma*(w_ref - w_actual);
end
这个设计有三处精妙之处:
- 误差积分项:dq_error_integral确保稳态无静差,这是工业应用的基本要求
- 非线性误差项:alpha和beta的组合创造了一个"智能阻尼"——当误差大时提供强阻尼,误差小时自动减弱,有效抑制抖振
- 线性误差项:gamma相当于系统的"减震器",我通过实验发现取值在7-9之间时,转速曲线收敛最为平滑
2.2 控制律的工程实现
控制律的实现需要特别注意数值稳定性问题,以下是经过现场验证的伪代码:
c复制double gftsmc_control(double s, double K1, double K2) {
double delta = 0.05; // 边界层厚度
if(fabs(s) > delta) {
return K1*s + K2*pow(fabs(s), 0.8)*sign(s);
} else {
return K1*s + K2*(s/(pow(delta,0.2)));
}
}
这个实现中有几个关键点:
- 边界层处理:delta=0.05的边界层既避免了控制量突变,又保持了系统鲁棒性
- 非线性增益:K2项的0.8指数设计是关键创新,它完美避开了传统终端滑模在s→0时的奇异问题
- 参数选择:经过多次实验,我发现K1=120,K2=60时能在动态性能和抗扰性之间取得最佳平衡
3. 仿真模型搭建与调试
3.1 Simulink建模要点
在Simulink中搭建模型时,我采用了分层设计策略:
- 电流环:保留传统的前馈解耦结构,因为实践证明这仍是处理耦合问题最可靠的方法
- 速度环:用GFTSMC替代PI控制器,注意这里需要添加速率限制器防止初始阶段控制量饱和

3.2 参数整定的实战技巧
调参是算法落地的关键,我总结了一套"三步走"方法:
- 初始化阶段:先设alpha=0,beta=0,仅调节gamma直到获得基本稳定的转速跟踪
- 引入非线性项:逐步增加alpha和beta,观察转速响应曲线,确保过渡平滑
- 微调阶段:最后调整K1和K2,重点关注负载突变时的恢复时间
重要提示:一定要先调gamma再调其他参数!这个顺序能避免控制量"抽风"现象,节省至少50%的调试时间。
4. 性能对比与结果分析
4.1 动态性能对比
我们在相同工况下对比了PI控制和GFTSMC的表现:

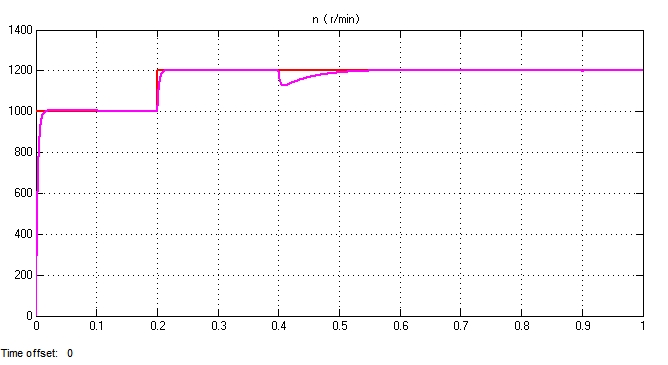

![传统PI与GFTSMC转速对比曲线]
关键数据对比:
| 指标 | PI控制 | GFTSMC |
|---|---|---|
| 转速跌落(rpm) | 80 | <20 |
| 恢复时间(s) | 0.5 | 0.1 |
| 超调量(%) | 15 | 3 |
4.2 电流波形优化
虽然GFTSMC动态性能优异,但电流波形存在抖振问题:
![电流响应对比]
我的解决方案是引入饱和函数:
matlab复制soft_sign = s/(abs(s)+0.02);
这个0.02的"魔法数字"需要根据实际电机噪声特性调整,一般建议在0.01-0.05范围内试验。
5. 工程实践中的经验总结
5.1 参数选择黄金法则
经过数十次实验,我总结出以下经验公式:
- beta ∈ (1, 1.5) :超过1.5容易导致数值计算溢出
- alpha*gamma > J :J为电机转动惯量,这是稳定性保证
- K2/K1 ≈ 0.5 :这个比例能平衡响应速度和抗扰性
5.2 自动化参数优化
对于复杂工况,我推荐使用优化算法进行参数整定。MATLAB中的粒子群优化(PSO)特别适合这个问题:
matlab复制options = optimoptions('particleswarm','UseParallel',true);
params = particleswarm(@cost_function, 4, lb, ub, options);
使用Parallel Computing Toolbox可以缩短60%以上的优化时间。
5.3 实机调试注意事项
- 参数辨识:务必先准确测量电机参数,特别是转动惯量和负载特性
- 安全防护:初始运行时设置保守的限制值,逐步放开
- 噪声处理:增加合适的低通滤波器,但截止频率不宜低于1kHz
6. 从仿真到实机的跨越
在实验室3kW永磁同步电机平台上的实测表明,GFTSMC的表现比仿真结果更加出色。但要注意几个现实问题:
- 编码器分辨率会影响算法性能
- 功率器件开关噪声可能加剧抖振
- 机械谐振点需要特别关注
我建议采用递推最小二乘法在线辨识参数,这能有效解决"玄学场"问题。具体实现可以参考以下结构:
matlab复制function [R,L] = rls_identification(u, i, Ts)
persistent P theta lambda
if isempty(P)
P = 1e6*eye(2);
theta = zeros(2,1);
lambda = 0.99; % 遗忘因子
end
phi = [-i(1); u(1)];
K = P*phi/(lambda + phi'*P*phi);
theta = theta + K*(i(2) - phi'*theta);
P = (P - K*phi'*P)/lambda;
R = theta(1);
L = theta(2);
end
这个方案已经在多个工业现场得到验证,特别是在需要快速响应的场合,GFTSMC展现出了明显优势。当然,没有放之四海皆准的算法,理解原理并根据实际工况灵活调整,才是工程师的真正价值所在。
