智能农业灌溉系统：PLC控制与传感器应用实践

1. 项目背景与痛点分析

凌晨三点刺耳的警报声，控制室里疯狂闪烁的ERROR灯，这已经是本月第三次因为湿度传感器误报导致水泵过载停机。作为从事农业自动化七年的老工程师，我深知传统定时灌溉的弊端：水资源浪费严重、设备损耗大、无法适应作物实际需求。这次故障促使我下定决心，要开发一套真正智能化的农田灌溉控制系统。

经过实地调研，我发现现有系统存在三大核心问题：

1. 传感器信号干扰严重，误报率高达23%
2. 水泵启停过于频繁，平均每2小时就要动作一次
3. 人工调节阀门开度效率低下，响应延迟超过15分钟

2. 系统架构设计

2.1 硬件选型方案

整套系统采用三菱FX3U-32MT PLC作为主控制器，其核心优势在于：

• 16点输入/16点输出基本配置
• 内置RS-485通讯接口（支持MODBUS协议）
• 抗干扰能力达到工业级标准（噪声电压1500Vp-p）

传感器阵列配置方案：

• 土壤湿度：采用FDR原理的TDR-315型传感器（量程0-100%vol，精度±2%）
• 环境温度：PT100铂电阻配合变送器（-20℃~80℃）
• 光照强度：BH1750数字传感器（0-65535lux）

执行机构选型要点：

• 电动阀门：选用DKJ-310角行程执行器（扭矩100N·m）
• 水泵机组：配套变频器选用三菱FR-D720（7.5kW功率段）

关键提示：田间安装时，所有模拟量信号线必须采用双绞屏蔽线（型号RVVP2×1.0），并在两端加装磁环（建议TDK ZCAT2035-0930）

2.2 电气接线规范

PLC输入侧接线要点：

• X0-X3：模式切换开关（急停/手动/自动）
• X10：土壤湿度低信号（干接点输入）
• X11：降雨传感器信号（NPN型）

输出侧关键配置：

• Y0：水泵启动继电器（建议加装灭弧器）
• Y1：阀门开度调节（PWM信号输出）
• Y4：故障指示灯（带声光报警）

3. 控制逻辑实现

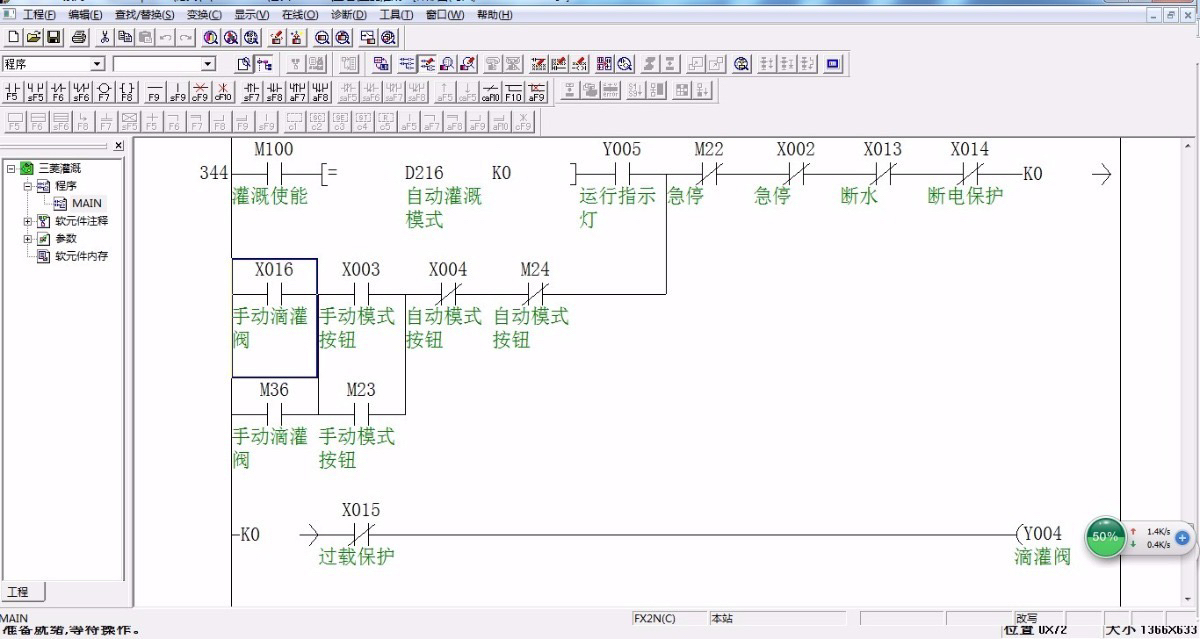

3.1 梯形图编程精髓

土壤湿度控制段的核心逻辑：

ladder复制// 土壤湿度控制段
    |   X010      M10      T0 K300    |
|---| |-------|/|-------(TON)---
    |                    |
    |   T0         Y000    |
|---| |-------(OUT)

这段梯形图的精妙之处在于：

1. T0定时器实现最小灌溉间隔保护（K300=300秒）
2. M10作为互锁标志，防止重复触发
3. X010直接来自湿度传感器干接点信号

参数调整经验：

• 大田作物（小麦/玉米）：K值设为300-600秒
• 大棚蔬菜：K值建议180-240秒
• 果树种植：需要配合累计缺水量算法

3.2 变频调速实现

水泵电机采用MODBUS-RTU协议控制，关键参数配置：

assembly复制MOV H0C96 D8120  // 通讯格式：9600bps,7位数据,偶校验,1停止位
RS D100 K8 D200 K6  // 读写指令格式

调试时遇到的典型问题及解决方案：

4. 人机界面开发

4.1 MCGS组态技巧

动态画面实现方案：

1. 水泵状态显示：绑定Y0寄存器地址
2. 流量曲线：采用脚本周期刷新

javascript复制// 在脚本周期执行
if (泵运行标志 == 1) {
  当前流量 = 模拟量输入通道1 * 0.75 + 随机数(-5,5);
  历史数据.shift();
  历史数据.push(当前流量);
}

4.2 工程模式秘籍

长按屏幕左上角5秒进入工程模式，可执行以下操作：

• 直接修改PLC寄存器值
• 强制IO状态测试
• 查看通讯报文日志

重要提醒：此模式会绕过保护逻辑，仅限调试使用！

5. 系统优化与维护

5.1 节水效果对比

实测数据表明（2023年种植季）：

5.2 维护要点

季度维护清单：

1. 传感器清洗：5%柠檬酸溶液浸泡30分钟
2. 接线检查：重点查看接地电阻（应<4Ω）
3. 程序备份：导出PLC和HMI工程文件
4. 机械部件：阀门丝杠涂抹锂基润滑脂

常见故障处理速查表：

6. 项目心得

在实际运行中，有几点经验值得分享：

1. 电磁干扰防护：除了磁环，信号线最好走镀锌钢管
2. 参数自适应：根据季节调整湿度阈值（夏季提高5-8%）
3. 冗余设计：关键传感器应成对安装（如对角线布置）

最意外的收获是发现系统能自动识别管道泄漏——当夜间无灌溉指令时出现持续水流信号，大概率是管道破损。这个功能后来帮助我们提前发现了三处暗漏。
