导热吸波材料在EMC整改中的创新应用

1. 吸波材料在EMC整改中的实战应用

作为一名从事EMC整改工作多年的硬件工程师，我见过太多被电磁干扰问题折磨得焦头烂额的同行。今天要分享的这个案例，可能会颠覆你对传统EMC整改方法的认知。去年我们在一个流媒体后视镜项目中，仅用一款导热吸波材料就解决了困扰团队数周的GPS频段超标问题，效果之显著让整个团队都直呼"一贴就见效"。

吸波材料这个看似神秘的东西，其实原理并不复杂。简单来说，它就像电磁波的"海绵"，能够吸收特定频段的电磁能量并将其转化为热能耗散掉。与传统屏蔽材料不同，吸波材料不是通过反射来阻挡电磁波，而是直接"吃掉"干扰信号，这使其在空间有限的场景中具有独特优势。

2. 项目背景与问题定位

2.1 流媒体后视镜系统架构

这个项目的核心是一个800万像素的高清流媒体后视镜系统。摄像头采集的信号通过TI的SerDes芯片进行同轴传输，数据被分流到两个处理路径：一路用于实时显示在后视镜上，另一路送入主机进行记录和分析。这种架构对信号完整性要求极高，数据传输速率达到了6Gbps。

关键点：高速SerDes接口是常见的EMI噪声源，特别是在GHz频段

系统框图清晰地展示了信号路径（此处应有系统框图描述）。值得注意的是，SerDes芯片到连接器之间的走线长度约为35mm，这个距离在GHz频段已经足以形成有效的辐射天线。

2.2 EMC测试发现问题

在CE认证测试中，我们发现GPS L1频段（1575.42MHz）存在单支超标问题，峰值超出限值8dB。频谱图显示这是一个典型的数字时钟谐波干扰，特征非常明显：

• 窄带信号（约1MHz带宽）
• 中心频率稳定在1575.42MHz
• 与SerDes芯片的工作时钟（125MHz）存在明确的12.6倍谐波关系

3. 传统整改方案的局限性

3.1 常规整改手段尝试

我们首先尝试了以下几种传统方法：

1. 展频技术：

   • 使用展频晶振将时钟信号的能量分散到更宽频带
   • 实测使峰值降低了约5dB
   • 但系统对时钟抖动敏感，过度展频会影响图像质量

2. 屏蔽罩方案：

   • 设计了一个覆盖SerDes芯片的金属屏蔽罩
   • 由于空间限制，罩体距离芯片仅1.5mm
   • 反而导致谐振问题，在某些频点恶化达3dB

3. 滤波电路：

   • 在电源引脚添加π型滤波
   • 对GHz频段效果有限
   • 增加了BOM成本和布局复杂度

3.2 问题本质分析

通过近场探头扫描，我们确认干扰主要来自两个方面：

1. 芯片封装本身的辐射（占主导）
2. 芯片与连接器之间的微带线辐射

这解释了为什么传统方法效果有限——它们无法有效处理芯片封装这个"源头"的辐射问题。此时，我们需要一种能够直接作用于噪声源的新方案。

4. 导热吸波材料的创新应用

4.1 材料选型考量

经过多方调研，我们选择了韬略科技的T-TP300-2.5导热吸波材料，主要基于以下特性：

特别值得一提的是它的物理形态——类似硅脂的软质材料，可以紧密贴合芯片表面，形成良好的热接触和电磁接触。

4.2 实际应用方法

具体施工步骤如下：

1. 清洁芯片表面，确保无灰尘和油污
2. 裁剪适当大小的吸波材料（略大于芯片尺寸）
3. 撕去保护膜，将材料平整地贴在芯片表面
4. 用手指轻轻按压，确保完全贴合
5. 用高温胶带固定边缘（避免长期使用后移位）

注意事项：切勿用力挤压，以免材料中的磁性颗粒损伤芯片表面

4.3 实测效果对比

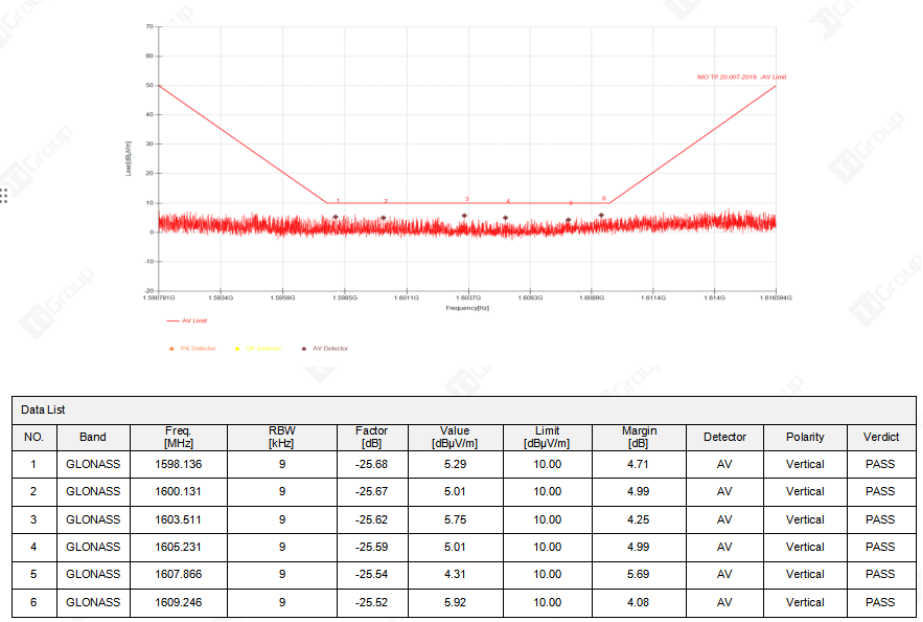

整改前后的数据对比令人振奋：

关键指标改善：

• 1575.42MHz处峰值降低10.2dB
• 整个GPS频段平均降低8dB以上
• 无新增谐振点
• 芯片工作温度下降约7°C（得益于导热特性）

5. 技术原理深度解析

5.1 EMC三要素视角分析

从电磁兼容的基本原理来看，吸波材料的作用机制非常科学：

1. 噪声源：SerDes芯片的高速数字信号
2. 耦合路径：
   • 空间辐射（主要）
   • 传导辐射（次要）
3. 敏感设备：GPS接收天线

吸波材料通过在噪声源附近直接吸收电磁能量，切断了最主要的空间辐射路径。与传统屏蔽不同，它不会产生二次反射，因此不会引发新的谐振问题。

5.2 材料工作原理

T-TP300-2.5之所以如此有效，归功于其特殊的复合材料结构：

1. 磁性损耗：软磁材料通过磁滞损耗转化电磁能
2. 介电损耗：特殊填料形成极化弛豫
3. 阻抗渐变：从自由空间到芯片表面的阻抗匹配

这种多机制协同作用，使其在GHz频段仍能保持优异的吸收性能。

6. 扩展应用与选型建议

6.1 不同频段材料选择

根据问题频段，可选用不同类型的吸波材料：

6.2 工程应用技巧

在实际项目中，我总结了几个关键经验：

1. 定位阶段：

   • 先用小块吸波材料临时粘贴可疑噪声源
   • 通过前后测试对比快速定位问题点

2. 材料处理：

   • 对于不规则表面，可将材料加热至60°C增加柔韧性
   • 需要绝缘时，可加贴一层25μm的聚酰亚胺薄膜

3. 长期可靠性：

   • 汽车电子建议选择耐温-40°C~125°C的型号
   • 定期检查材料是否老化脱落

7. 常见问题与解决方案

7.1 效果不理想的情况处理

遇到吸波材料效果不明显时，建议检查：

1. 材料是否完全贴合芯片表面（空气间隙会大幅降低效果）
2. 问题频段是否在材料的最佳工作范围内
3. 是否有其他未被抑制的耦合路径

7.2 与其他方案的协同使用

吸波材料可以与以下方法配合使用：

1. 屏蔽罩：在罩体内侧贴附吸波材料，抑制腔体谐振
2. 滤波电路：处理传导干扰的同时，吸波材料解决辐射问题
3. PCB设计：配合良好的接地设计效果更佳

8. 行业应用前景

随着汽车电子向高频高速发展，吸波材料的应用场景正在快速扩展：

1. ADAS系统：毫米波雷达模块的EMI控制
2. 智能座舱：多屏互联的高速信号完整性
3. 电动化：大功率充电系统的磁场屏蔽

我们正在测试一种新型超薄（0.5mm）吸波材料在77GHz汽车雷达中的应用，初步结果显示其对减小天线间串扰有明显效果。
