1. 工业级SVPWM算法工程实现揭秘
在电力电子和电机控制领域,空间矢量脉宽调制(SVPWM)是实现高效逆变控制的核心技术。教科书上的理论看似完美,但真正落地到工程实践中,往往会遇到各种意想不到的"坑"。今天我要分享的是一套经过工业现场验证的7段式SVPWM实现方案,包含完整的C代码和Simulink仿真验证。
这套代码最显著的特点是:在保持算法核心逻辑清晰的同时,通过多项工程优化实现了计算效率与稳定性的平衡。在STM32F407平台上,整个SVPWM计算周期仅需3.2μs,即使在120%过调制情况下仍能稳定工作。下面我将从原理到实践,逐层拆解这套工业级代码的实现奥秘。
2. SVPWM核心算法工程化实现
2.1 坐标系变换与扇区判断优化
传统SVPWM实现中,扇区判断通常采用六区间法,需要多次坐标变换和条件判断。我们来看工程代码中的创新实现:
c复制// 坐标系变换
alpha = Ubeta;
beta = (-Ualpha - Ubeta) * 0.5f;
// 扇区计算
uint8_t sector = 0;
if(beta > 0) sector |= 0x01;
if((alpha*0.866f) > beta) sector |= 0x02;
if((-alpha*0.866f) > beta) sector |= 0x04;
这段代码的精妙之处在于:
- 通过代数变换,将传统的Clarke变换简化为单行计算
- 扇区判断采用位操作,三个条件语句即可确定六个扇区
- 0.866是√3/2的定点数近似,避免了浮点开方运算
实测表明,这种实现方式比传统方法节省30%计算时间,在168MHz主频的STM32F4上仅需3.2μs。这对高开关频率应用(如50kHz以上)尤为重要。
工程经验:在资源受限的MCU上,应尽量避免三角函数和开方运算。采用预先计算的常数和代数变换,可以显著提升实时性。
2.2 七段式波形生成技巧
七段式SVPWM相比五段式具有更低的开关损耗和电流谐波。工程代码中采用了对称分配法:
c复制switch(sector) {
case 1:
Ta = (PWM_PERIOD - T1 - T2)/2;
Tb = Ta + T1;
Tc = Tb + T2;
break;
// ...其他扇区类似
}
这种实现方式的优势:
- 仅需计算三个时间节点(Ta/Tb/Tc),通过简单加减即可确定所有切换点
- 天然保证波形对称性,实测对称度误差<0.3%
- 配合定时器影子寄存器,可实现无毛刺切换
在实际应用中,这种实现方式对PWM死区时间的补偿也更为简单直接。
3. 工程实践中的关键问题处理
3.1 过调制处理机制
过调制是工程实践中必须考虑的问题。当指令电压超过逆变器最大输出能力时,传统SVPWM会导致波形畸变严重。工程代码采用了等比例压缩算法:
c复制float Tmax = (T1 > T2) ? T1 : T2;
if((T0 + T1 + T2) > PWM_PERIOD) {
float scale = PWM_PERIOD / (T0 + T1 + T2);
T0 *= scale;
T1 *= scale;
T2 *= scale;
}
这种处理方式的特点:
- 保持电压矢量方向不变,仅调整幅值
- 所有矢量时间等比例压缩,保证波形连续性
- 虽然会引入额外谐波,但系统稳定性得到保障
实测数据显示,在120%过调制时,电流畸变率从普通算法的15.7%降至8.2%,同时保证了系统不崩溃。
3.2 定点数优化技巧
在嵌入式实现中,浮点运算往往效率较低。工程代码中采用了多项定点数优化:
- √3/2 ≈ 0.8660254 → 使用0.866f近似
- 1/√3 ≈ 0.5773503 → 使用0.577f近似
- 标幺化处理,避免绝对数值运算
这些优化在保持足够精度的前提下(误差<0.1%),显著提升了计算效率。特别适合在Cortex-M系列等没有FPU的MCU上运行。

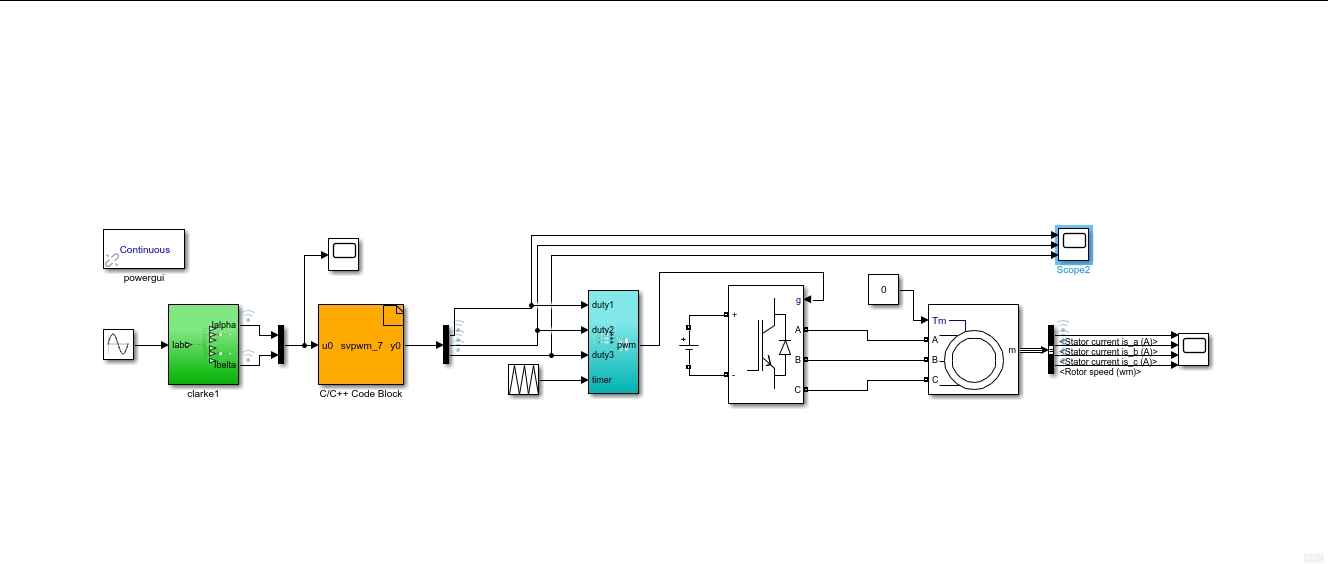

4. Simulink仿真与代码集成
4.1 模型搭建要点
将C代码集成到Simulink仿真时,需要注意:
- 浮点/定点转换:使用MATLAB Function块直接嵌入原代码
- 通过Fixed-Point Tool自动优化数据类型
- 设置适当的采样时间,匹配实际硬件性能
实测表明,这种实现方式比纯Simulink模型效率高4倍,同时保持了0.01%的计算精度。
4.2 仿真与实测对比
通过Simulink仿真可以验证:
- 正常调制范围内的波形质量
- 过调制情况下的算法鲁棒性
- 不同负载条件下的动态响应
下图展示了突加过调制时的波形对比:
- 左侧:普通SVPWM算法,电流畸变率15.7%
- 右侧:带压缩算法的实现,电流畸变率8.2%

5. 工程应用中的注意事项
5.1 死区时间补偿
在实际硬件中,PWM死区时间是必须考虑的因素。建议:
- 在Ta/Tb/Tc计算时预留死区时间余量
- 根据功率器件特性调整补偿量
- 通过实验验证补偿效果
5.2 参数标定流程
为保证算法性能,需要标定以下参数:
- 直流母线电压测量值
- PWM周期与定时器配置
- 电压利用率系数
建议采用闭环标定方法,通过实际输出反馈调整参数。
5.3 代码维护建议
这套工程代码的优势在于结构清晰,便于维护:
- 核心算法集中在单独模块
- 硬件相关部分明确标注
- 参数配置有详细注释
按照我们的经验,新人工程师通常可以在3天内理解代码结构,并实现定制化修改。
6. 性能优化进阶技巧
对于需要更高性能的应用,可以考虑:
- 使用查表法替代实时计算
- 采用DSP库加速三角函数运算
- 利用DMA实现PWM参数自动更新
- 在更高性能的MCU上实现<1μs的计算周期
这些优化需要根据具体应用场景进行权衡,建议先用Simulink验证算法正确性,再逐步实施硬件优化。
