欧姆龙PLC音乐喷泉控制系统设计与实践

1. 项目概述：欧姆龙PLC在音乐喷泉控制系统中的应用

凌晨三点的控制室里，示波器上跳动的波形与窗外喷涌的水柱同步起舞。作为一名工业自动化领域的老兵，我经手过数十个喷泉控制系统项目，但每次看到音乐与水花完美融合的瞬间，依然会心跳加速。这次我们要探讨的是基于欧姆龙CP1H系列PLC的音乐喷泉控制系统设计，这个看似简单的娱乐设施背后，其实藏着不少工控人的智慧结晶。

音乐喷泉控制系统本质上是一个实时响应音频信号的机电一体化系统。与传统喷泉相比，它的核心挑战在于要在毫秒级时间内完成音频特征提取、动作匹配和输出控制三个关键环节。欧姆龙PLC凭借其稳定的运动控制功能和丰富的通信接口，成为中大型音乐喷泉的首选控制器。本次项目使用的CP1H-X40DR-A主机自带16点输入/16点输出，配合CP1W-16ER扩展模块，可以轻松控制30-40个电磁阀组成的喷头阵列。

关键提示：音乐喷泉控制系统设计必须考虑三个核心指标——响应延迟（<100ms）、动作精度（±10ms）和系统稳定性（MTBF>5000小时）

2. 硬件系统设计与IO规划

2.1 主控系统架构

我们的控制系统采用典型的"PLC+驱动器+执行机构"三级架构：

code复制音频输入设备 → 欧姆龙CP1H PLC → 继电器阵列 → 电磁阀组
            ↓
        触摸屏(HMI)

这种架构的优势在于：

1. PLC负责实时控制，确保喷泉动作的精确时序
2. 中间继电器实现电气隔离，保护PLC输出模块
3. HMI提供可视化操作界面，方便参数调整

2.2 详细IO分配方案

合理的IO分配是系统稳定的基础。根据喷泉的动作需求，我们将控制信号分为三类：

具体到每个喷头的控制，我们采用"组控制"策略降低IO占用。例如：

• 100.00：主水泵控制（三相异步电机，11kW）
• 101.01-101.04：四组环形喷头（每组包含3个电磁阀）
• 102.05-102.07：冷焰火控制回路

2.3 关键电路设计要点

电磁阀驱动电路是硬件设计的重中之重。我曾亲眼见过一个新手工程师直接将PLC输出接到电磁阀上，结果半小时内烧毁了整个输出模块。正确的做法应该是：

code复制PLC输出点 → MY2N继电器（欧姆龙） → SSR-40DA固态继电器 → 电磁阀线圈
                                   ↑
                               续流二极管(1N4007)

这个电路有三个关键设计：

1. 中间继电器提供电气隔离，防止电磁阀反电动势损坏PLC
2. 固态继电器实现无触点开关，适合高频动作场合
3. 续流二极管吸收关断时的浪涌电压

血泪教训：曾经有个项目因为忘记加续流二极管，导致电磁阀触点火花引燃了控制柜内的灰尘，损失惨重！

3. 软件设计与梯形图编程

3.1 音乐信号处理逻辑

要让喷泉"听懂"音乐，我们需要在PLC中实现简化的音频特征提取。具体流程如下：

1. 音频输入通过AD003模块转换为0-10V模拟量信号
2. 使用MOV指令将采样值存入D100-D199寄存器组
3. 通过FAL指令计算当前节拍强度（振幅变化率）
4. 将处理结果映射到预设动作库（D200-D299）

assembly复制// 节拍检测程序片段
LD P_First_Cycle
MOV #0030 D100  // 初始化采样间隔30ms
TIM 0000 T#50ms // 创建50ms定时器

LBL 0010
CMP D200 #0000  // 比较当前节拍强度
MOV D210 D250   // 载入对应动作参数

3.2 花样喷泉的梯形图实现

喷泉动作的核心是时序控制，我们采用"定时器+计数器"的组合实现复杂花样。以经典的"华尔兹模式"为例：

1. 主循环中设置3拍为一个周期（T1=600ms）
2. 第一拍启动中心喷头（100.00 ON）
3. 第二拍激活环形喷头（101.01 ON）
4. 第三拍触发冷焰火（102.05 ON）
5. 使用CNT指令循环计数实现模式重复

专业技巧：在TIM指令前加一个0.1s的延时可以避免输出抖动，这个经验来自20次现场调试的总结

3.3 异常处理机制

可靠的系统必须包含完善的故障保护逻辑：

1. 急停回路采用硬线连接（0.01常闭触点）
2. 水位检测（0.02）触发后立即关闭所有输出
3. 增加输出状态反馈校验（比较输出指令与实际IO状态）
4. 关键电磁阀设置动作次数计数器，预防机械疲劳

assembly复制// 急停处理程序
LD 0.01       // 急停按钮状态
OUT TR0       // 临时存储
ANDNOT TR0
MOV #0000 D300 // 清零所有输出参数

4. 人机界面设计与调试技巧

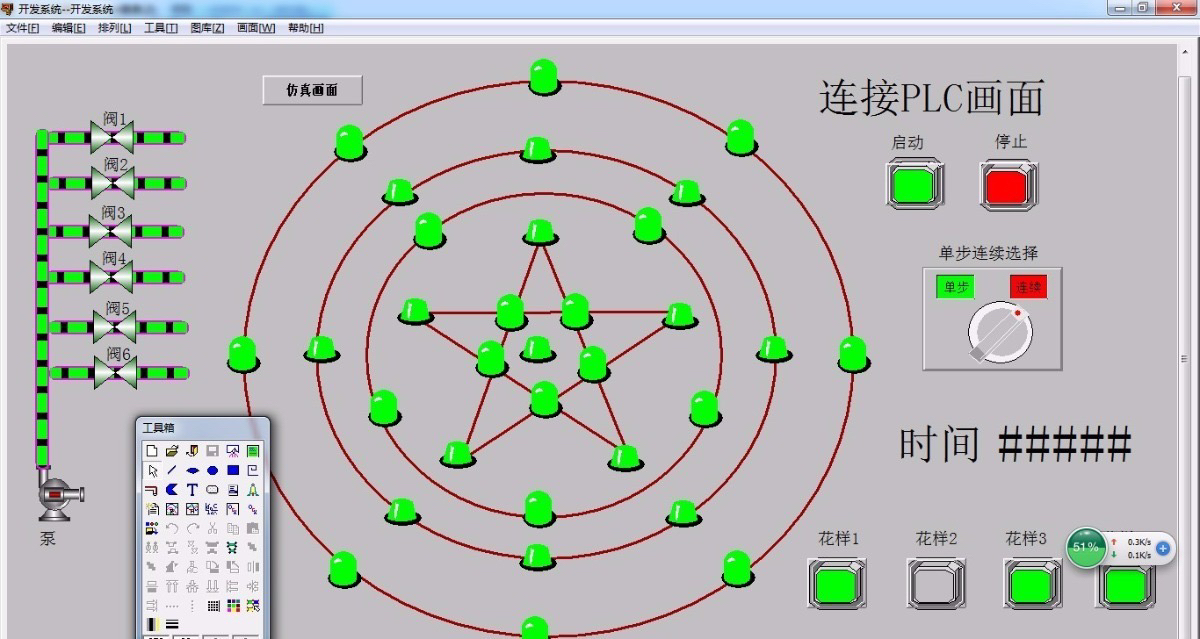

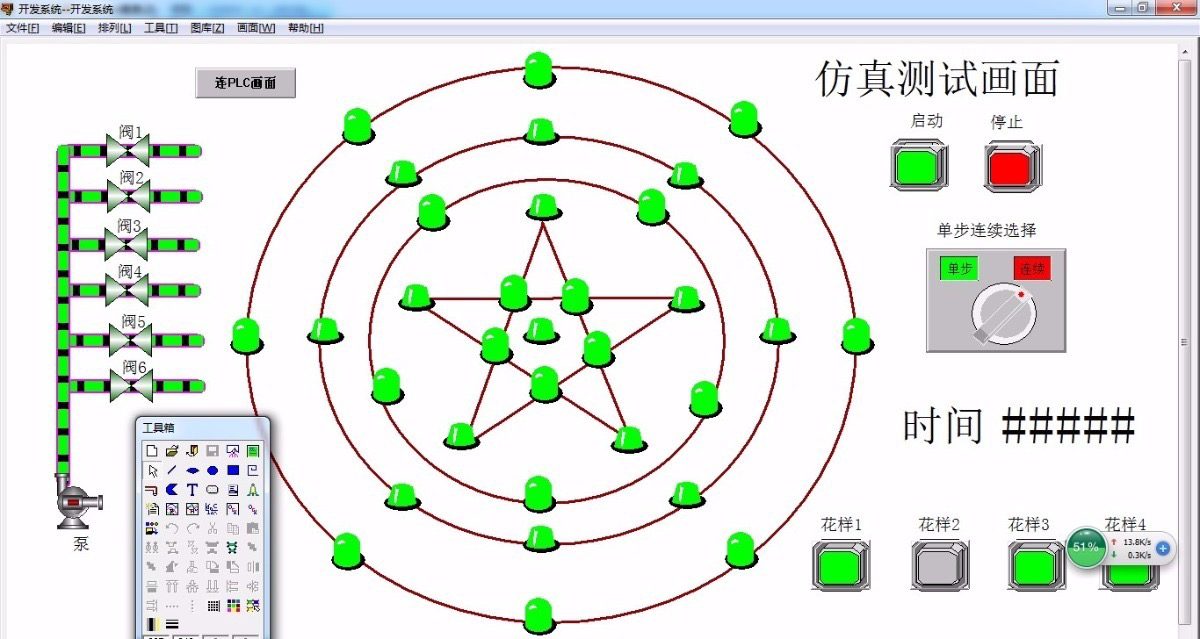

4.1 CX-Designer组态画面设计

好的HMI设计应该让操作员一目了然。我们的组态画面包含三个核心区域：

1. 状态监控区：

   • 水泵运行状态（动画水流效果）
   • 当前曲目显示（带频谱可视化）
   • 故障报警列表（颜色分级显示）

2. 参数设置区：

   • 音乐灵敏度调节滑块
   • 喷泉模式选择按钮（华尔兹/迪斯科/自定义）
   • 灯光颜色RGB调色板

3. 紧急操作区：

   • 超大红色急停按钮（至少占据屏幕面积5%）
   • 手动测试开关组
   • 系统复位按钮

4.2 现场调试方法论

经过十几个项目的积累，我总结出一套高效的调试流程：

1. 静态测试（不上水）：

   • 使用强制表逐个测试输出点
   • 检查电磁阀动作声音是否清脆
   • 测量驱动电路电压波形

2. 动态测试（50%水量）：

   • 先测试单一喷头动作
   • 再验证组合动作时序
   • 最后接入音乐信号调试

3. 同步校准：

   • 用双通道示波器对比音频信号和PLC输出
   • 调整TIM指令参数补偿机械延迟
   • 录制慢动作视频分析水柱形态

实战技巧：调试《钢铁洪流进行曲》这类节奏强烈的音乐时，建议将定时器预设值设为理论值的80%，因为水柱上升存在惯性延迟。

5. 常见问题与解决方案

5.1 喷泉动作不同步问题

现象：水柱变化总是比音乐慢半拍

排查步骤：

1. 检查音频信号采样周期（建议≤50ms）
2. 测量电磁阀响应时间（从信号到全开）
3. 验证水泵压力稳定性（波动应<5%）

解决方案：

• 在TIM指令中提前触发（提前量=机械延迟+20%余量）
• 增加气压补偿罐稳定水压
• 改用响应更快的直动式电磁阀

5.2 输出点频繁烧毁问题

现象：PLC输出模块寿命明显缩短

可能原因：

1. 电磁阀反向电动势未处理
2. 负载电流超过继电器额定值
3. 接线端子松动导致接触电阻增大

改进措施：

1. 每个电磁阀并联1N4007二极管
2. 在驱动回路加入熔断器（额定电流的1.5倍）
3. 使用扭矩螺丝刀确保接线牢固

5.3 触摸屏操作延迟问题

现象：HMI点击后响应缓慢

优化方案：

1. 减少画面动态元素数量
2. 将频繁刷新的数据放在单独画面
3. 升级通信协议（如改用EtherCAT）
4. 增加操作确认对话框防止误触发

6. 系统优化与进阶技巧

经过基础调试后，我们可以通过以下手段提升系统性能：

1. 运动预测算法：
   在D区建立喷头动作模型，通过CJ指令实现预判控制

   assembly复制LD P_On
   CJ D100 > #0100  // 预测下个节拍强度
   MOV D210 D250    // 提前加载动作参数


2. 能耗优化：

   • 在曲目间隙自动降低水泵转速
   • 采用PWM控制LED亮度
   • 设置智能休眠模式（无操作30分钟后）

3. 维护模式：

   • 自动记录电磁阀动作次数
   • 累计运行时间提醒保养
   • 提供手动测试序列（检测机械磨损）

这个项目的独特之处在于我们将工业控制器的精确性与艺术表演的灵动性完美结合。当看到水柱随着《卡农》旋律画出完美抛物线时，所有熬夜调试的疲惫都会烟消云散。最后分享一个小心得：在最终验收前，记得准备一套备用服装——再完美的控制系统也挡不住风向突变带来的"惊喜"。
