CODESYS中COE在线功能详解与调试技巧

蓝天白云很快了

1. CODESYS中查看COE在线功能的完整指南

在工业自动化开发中，CODESYS作为主流的PLC编程环境，其CANopen over EtherCAT（COE）功能对于设备间的实时通信至关重要。很多工程师在实际项目中都会遇到需要查看COE在线状态的情况，但官方文档对此的说明往往分散在不同章节。本文将基于我多年工业现场调试经验，详细解析查看COE在线的完整流程和实用技巧。

2. 环境准备与基础概念

2.1 COE通信基础原理

COE（CANopen over EtherCAT）是将CANopen协议映射到EtherCAT通信系统的实现方式。它允许开发者使用熟悉的CANopen对象字典和通信机制，同时享受EtherCAT的高速实时性能。在CODESYS环境中，COE功能通常用于：

  • 主站与从站设备的参数配置
  • 过程数据对象(PDO)的映射管理
  • 服务数据对象(SDO)的访问控制

2.2 必要环境检查

在开始操作前，请确保：

  1. 已安装CODESYS开发环境（推荐3.5 SP16及以上版本）
  2. 项目已正确配置EtherCAT主站设备
  3. 物理连接正常，网络拓扑结构正确
  4. 所有从站设备已上电并处于可识别状态

提示：如果从站设备未正确识别，COE在线功能将无法正常显示。建议先通过EtherCAT主站诊断功能确认网络状态。

3. 详细操作步骤解析

3.1 启用专家模式

  1. 在CODESYS开发环境中，定位到设备树（Device Tree）视图
  2. 右键点击目标EtherCAT主站设备
  3. 从上下文菜单中选择"专家模式"（Expert Mode）选项
  4. 勾选复选框以激活专家权限

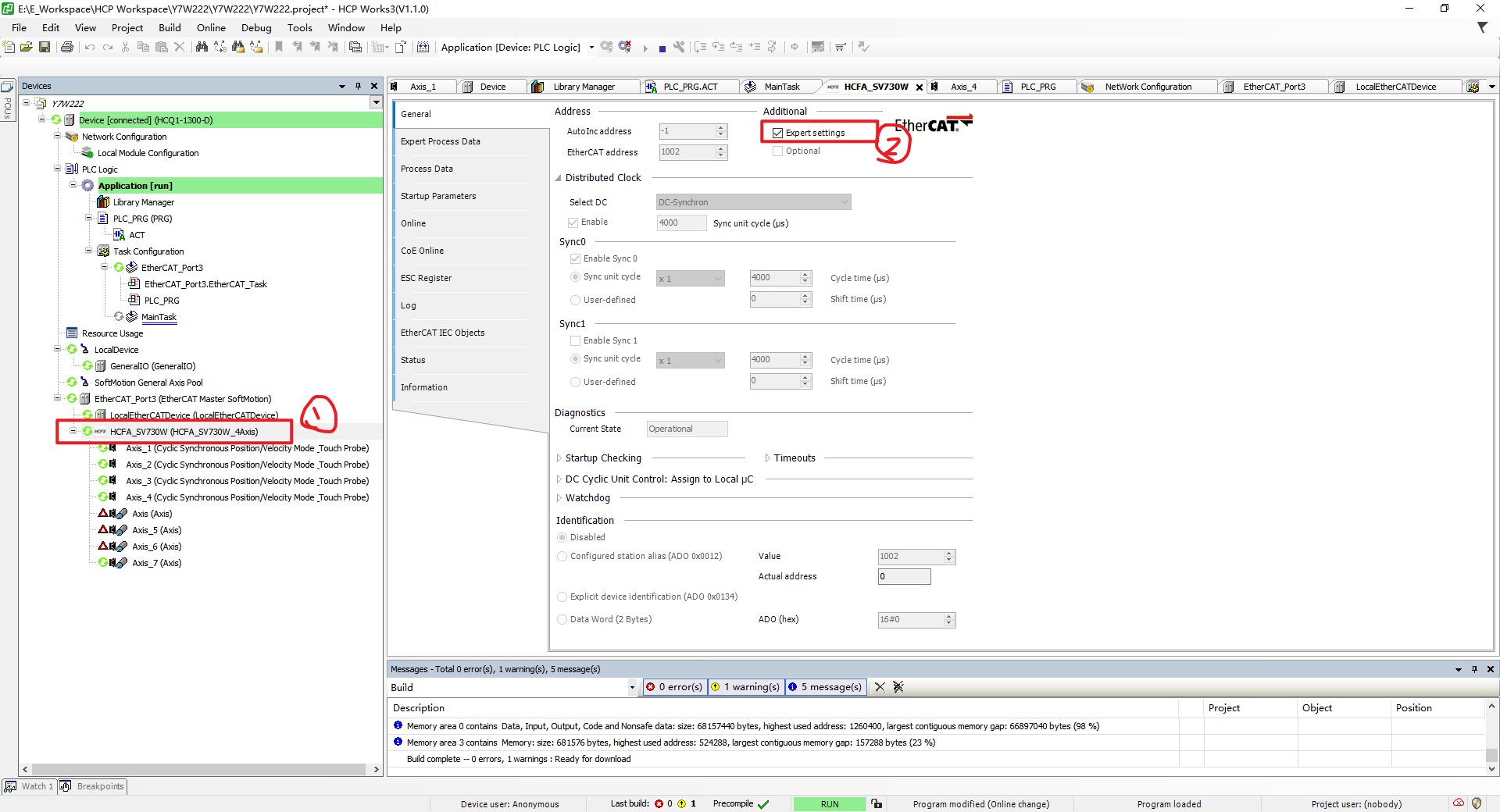

专家模式启用界面

注意：专家模式会显示更多高级配置选项，不当修改可能导致设备异常。建议操作前备份项目文件。

3.2 访问COE Online功能

  1. 在设备树中展开EtherCAT主站节点
  2. 找到并双击"Online"子菜单
  3. 在展开的选项中选择"COE Online"
  4. 系统将显示当前COE通信状态窗口

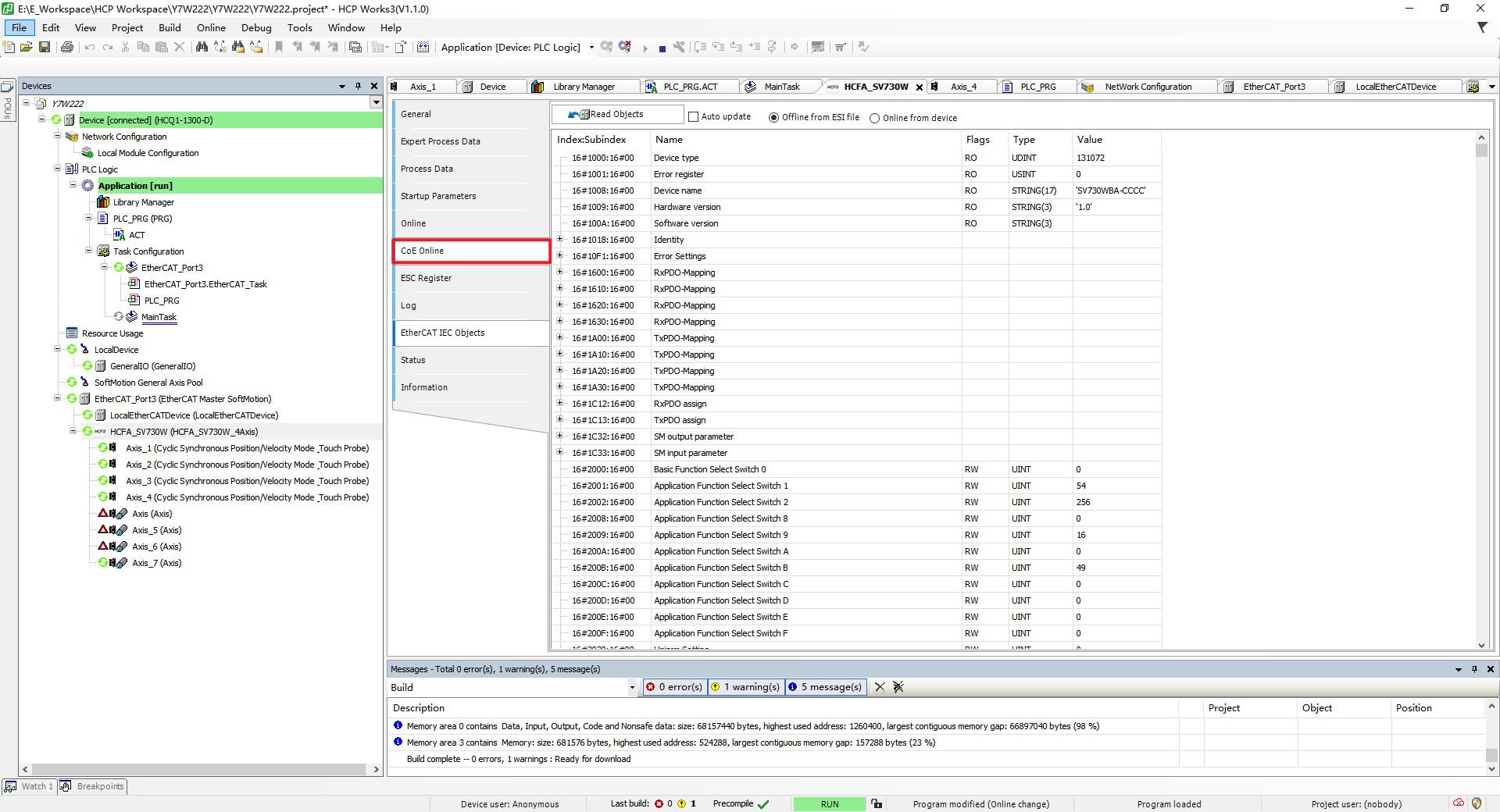

COE Online界面

3.3 界面功能详解

COE Online界面通常包含以下关键信息区域：

  1. 对象字典浏览器：

    • 显示所有已映射的CANopen对象
    • 支持按索引和子索引进行筛选
    • 可查看每个对象的当前值和数据类型

  2. PDO映射视图：

    • 展示输入PDO(RxPDO)和输出PDO(TxPDO)的配置
    • 显示映射状态和通信周期
    • 支持在线修改映射关系（需设备支持）

  3. SDO通信监控：

    • 记录所有SDO请求和响应
    • 显示通信时间戳和状态码
    • 支持手动发送SDO指令

4. 高级调试技巧

4.1 实时监控配置

对于需要长期监控的参数，可以采用以下方法：

  1. 在对象字典中找到目标变量
  2. 右键点击选择"Add to Watch"
  3. 在监控窗口设置采样周期（建议100-500ms）
  4. 启用图形化显示观察趋势变化

4.2 典型问题排查

4.2.1 COE Online界面空白

可能原因及解决方案：

  • 网络未扫描：先执行EtherCAT主站扫描
  • 从站未配置：检查从站ESI文件是否正确导入
  • 权限不足：确认已启用专家模式

4.2.2 SDO通信超时

常见处理步骤：

  1. 检查物理连接和终端电阻
  2. 验证从站对象字典配置
  3. 调整SDO超时时间（默认2000ms）
  4. 降低通信速率测试

4.3 性能优化建议

  1. PDO优化：

    • 将高频数据配置为PDO通信
    • 合理设置映射偏移量
    • 避免单个PDO包含过多变量

  2. SDO优化：

    • 批量读取使用分段传输
    • 非实时参数采用异步访问
    • 缓存常用对象字典值

5. 工程实践案例

5.1 伺服驱动器参数配置

以某品牌伺服驱动器为例，典型配置流程：

  1. 通过COE Online查找控制字对象(0x6040)
  2. 修改运行模式对象(0x6060)为循环同步位置模式
  3. 配置位置环参数(0x60FB-0x60FF)
  4. 映射TxPDO1包含实际位置和状态字
  5. 映射RxPDO1包含控制字和目标位置

5.2 多轴同步控制实现

实现三轴插补运动的COE配置要点：

  1. 分配各轴节点ID（建议连续编号）
  2. 统一配置同步管理器参数
  3. 设置相同的通信周期（通常1-2ms）
  4. 启用分布式时钟补偿
  5. 配置同步PDO触发模式

6. 安全注意事项

  1. 在线修改限制：

    • 避免在生产环境直接修改关键参数
    • 重要变更前确保有紧急停止措施
    • 修改后必须验证从站状态

  2. 参数备份策略：

    • 定期导出对象字典配置
    • 记录所有自定义PDO映射
    • 保存不同版本的ESI文件

  3. 网络负载监控：

    • 关注EtherCAT帧利用率（建议<70%）
    • 避免过多SDO通信影响实时性
    • 合理分配从站地址减少冲突

在实际项目中，我发现很多通信问题都源于基础配置错误。建议新手工程师先通过COE Online界面观察正常状态下的通信特征，建立正确的认知基准。当遇到异常时，采用"从物理层到应用层"的逐层排查方法，往往能快速定位问题根源。
