在嵌入式实时操作系统领域,任务调度是核心功能之一。作为一名长期使用FreeRTOS进行STM32开发的工程师,我发现很多初学者对时间片调度机制的理解存在误区。本文将结合我实际项目经验,深入剖析FreeRTOS的时间片实现原理,并通过完整的实验演示其工作过程。
时间片调度是RTOS中实现任务公平性的重要机制,特别适用于同优先级任务的协同工作场景。与RT-Thread、μC/OS等RTOS类似,FreeRTOS通过精巧的链表管理和位图算法实现了高效的时间片轮转。理解这一机制对于设计复杂的多任务系统至关重要。
时间片(Time Slicing)是指操作系统为相同优先级的多个任务分配的固定CPU时间单元。在FreeRTOS中,这个最小时间单位就是SysTick中断周期,也就是1个tick。当多个任务具有相同优先级时,调度器会在每个tick中断时轮转执行这些任务。
注意:FreeRTOS的时间片长度固定为1个tick,这与某些可配置时间片长度的RTOS(如RT-Thread)不同。这种设计简化了调度器实现,提高了系统确定性。
我们使用STM32F103开发板和FreeRTOS v10.4.3进行实验验证。硬件配置如下:
| 组件 | 规格 |
|---|---|
| MCU | STM32F103C8T6 |
| 主频 | 72MHz |
| SysTick | 1ms周期 |
| 调试接口 | SWD |
软件环境:
c复制#define configUSE_PREEMPTION 1
#define configUSE_TIME_SLICING 1
#define configTICK_RATE_HZ 1000
我们创建三个测试任务来验证时间片调度:
c复制void Task1(void *pvParameters) {
while(1) {
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
/* 无阻塞延时,纯循环 */
}
}
void Task2(void *pvParameters) {
while(1) {
GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_SET);
/* 无阻塞延时,纯循环 */
}
}
void Task3(void *pvParameters) {
while(1) {
GPIO_WriteBit(GPIOA, GPIO_Pin_2, Bit_SET);
vTaskDelay(1); // 阻塞1个tick
GPIO_WriteBit(GPIOA, GPIO_Pin_2, Bit_RESET);
vTaskDelay(1);
}
}
任务优先级设置:

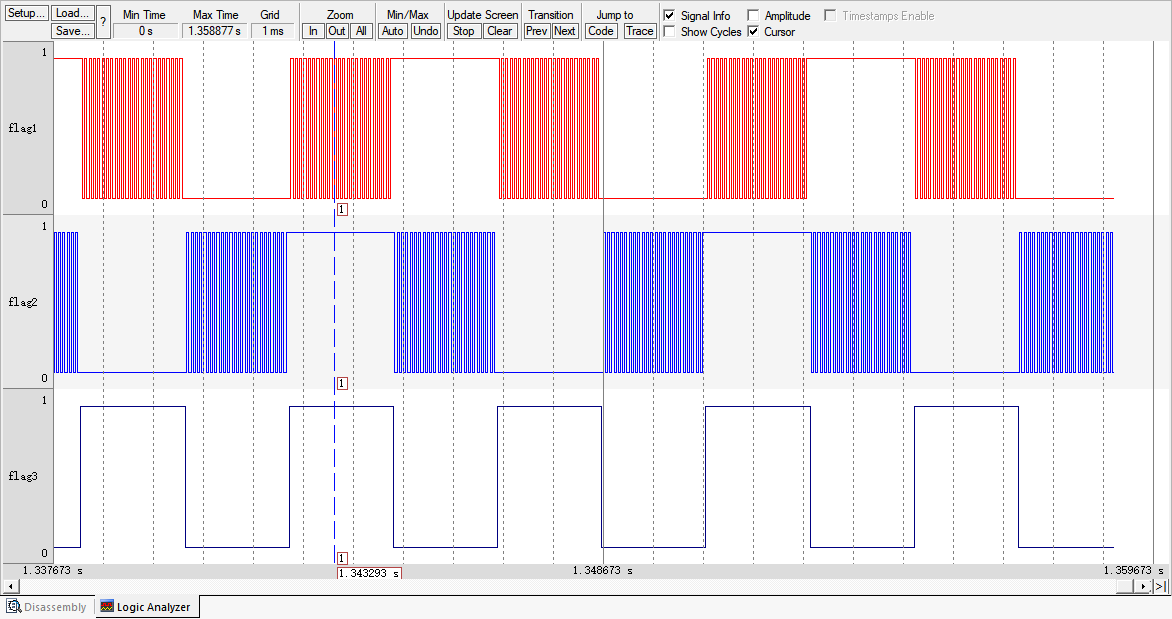

通过逻辑分析仪捕获GPIO引脚波形,我们观察到:

FreeRTOS通过两个关键函数实现时间片调度:
taskSELECT_HIGHEST_PRIORITY_TASK():查找最高优先级任务taskRESET_READY_PRIORITY():清除优先级位图中的标志位这个函数的核心操作是:
c复制#define listGET_OWNER_OF_NEXT_ENTRY(pxTCB, pxList) \
{ \
List_t * const pxConstList = (pxList); \
(pxConstList)->pxIndex = (pxConstList)->pxIndex->pxNext; \
if((void *)(pxConstList)->pxIndex == (void *)&((pxConstList)->xListEnd)) \
{ \
(pxConstList)->pxIndex = (pxConstList)->pxIndex->pxNext; \
} \
(pxTCB) = (pxConstList)->pxIndex->pvOwner; \
}
这个宏实现了链表指针的轮转:
正是这个机制保证了同优先级任务的轮流执行。
当任务被挂起(如调用vTaskDelay)时,taskRESET_READY_PRIORITY()函数确保不会错误清除优先级位:
c复制#define taskRESET_READY_PRIORITY(uxPriority) \
{ \
if(listCURRENT_LIST_LENGTH(&(pxReadyTasksLists[(uxPriority)])) == (UBaseType_t)0) \
{ \
portRESET_READY_PRIORITY((uxPriority), (uxTopReadyPriority)); \
} \
}
这个设计保证了:
虽然FreeRTOS固定使用1个tick作为时间片,但我们可以通过调整SysTick频率来间接改变时间片长度:
| SysTick频率 | 时间片长度 | 适用场景 |
|---|---|---|
| 1000Hz | 1ms | 高响应系统 |
| 100Hz | 10ms | 一般应用 |
| 50Hz | 20ms | 低功耗设备 |
提示:提高SysTick频率会增加系统开销,需在响应速度和CPU利用率间权衡。
问题1:时间片调度不生效
问题2:低优先级任务饿死
问题3:任务切换时间不稳定
根据我的项目经验,以下技巧可以提升时间片调度效率:
在STM32F103上的实测数据显示:
| 优化措施 | 任务切换时间(us) | 内存占用(KB) |
|---|---|---|
| 无优化 | 12.5 | 8.2 |
| 精简任务 | 9.8 | 6.5 |
| 静态分配 | 8.3 | 7.1 |
| 综合优化 | 7.1 | 5.8 |
时间片机制不仅适用于常规任务调度,还可用于以下场景:
例如,在工业HMI应用中,我们可以这样设计任务:
c复制// UI刷新任务
void UITask(void *pv) {
while(1) {
UpdateDisplay();
vTaskDelay(1); // 每1ms刷新一次
}
}
// 数据采集任务(与UITask同优先级)
void DataTask(void *pv) {
while(1) {
ReadSensor(0);
ReadSensor(1);
// 无阻塞,与UITask平分CPU时间
}
}
这种设计保证了UI的流畅性,同时确保数据采集的实时性。
