西门子V90 EPOS伺服控制配置与调试指南

1. 西门子V90 EPOS控制概述

在工业自动化领域，精确定位控制是许多机械设备的核心需求。西门子V90 PN伺服驱动器与S7-1500 PLC的组合，通过PROFINET通信实现的基本位置控制(EPOS)功能，为工程师提供了一套高性价比的运动控制解决方案。这套系统特别适用于包装机械、物料输送、装配设备等需要精确位置控制的场景。

我在多个自动化项目中实际应用过V90 EPOS功能，发现它相比传统的脉冲控制方式具有明显优势：首先，PROFINET总线通信避免了脉冲控制中的信号干扰问题；其次，驱动器内置的定位功能减轻了PLC的运算负担；最重要的是，EPOS模式支持丰富的运动控制功能，包括绝对/相对定位、连续运动、回零操作等，能满足大多数工业场景的需求。

2. V90 EPOS配置前的准备工作

2.1 硬件连接检查

在开始参数配置前，必须确保硬件连接正确。使用标准的PROFINET网线连接PLC和V90驱动器，注意网线质量对通信稳定性影响很大，建议使用西门子原装或工业级网线。同时检查电机动力线、编码器线的连接是否牢固，我曾遇到过因编码器线接触不良导致的定位偏差问题。

2.2 软件环境准备

需要安装以下软件工具：

• TIA Portal（版本建议V15或以上）
• V-ASSISTANT调试软件（最新版本可从西门子官网下载）
• 驱动器GSD文件（确保与TIA Portal版本兼容）

提示：安装V-ASSISTANT时，建议关闭杀毒软件，避免安装过程中组件被误拦截。

3. V90 EPOS基础参数配置详解

3.1 控制模式设置

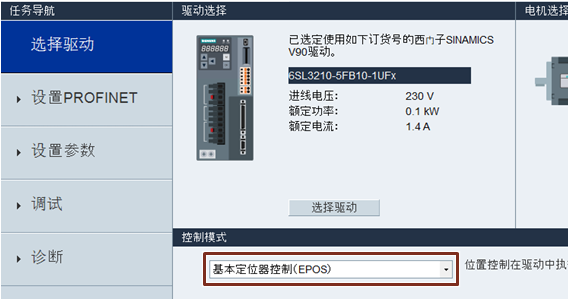

打开V-ASSISTANT软件，通过USB或PROFINET连接到V90驱动器后，首先需要设置控制模式：

1. 在"驱动参数"→"控制模式"中选择"基本位置控制(EPOS)"
2. 设置电机类型与实际使用的电机型号一致
3. 根据负载特性选择合适的控制模式（位置/速度/扭矩）

注意：模式更改后必须重启驱动器才能生效。我在项目现场曾因忘记重启导致参数不生效，浪费了大量排查时间。

3.2 PROFINET通信配置

3.2.1 报文类型选择

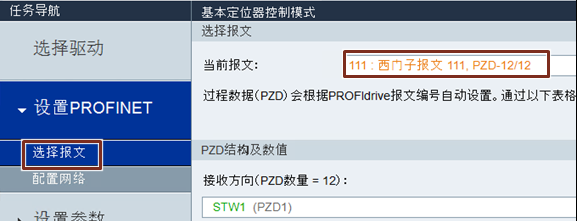

在"通信设置"中选择西门子标准报文111，这是专为EPOS功能优化的通信协议：

• 报文111支持所有基本定位功能
• 提供控制字/状态字、位置设定值/实际值等关键数据交换
• 通信周期可设置为1ms/2ms/4ms（根据实际需求选择）

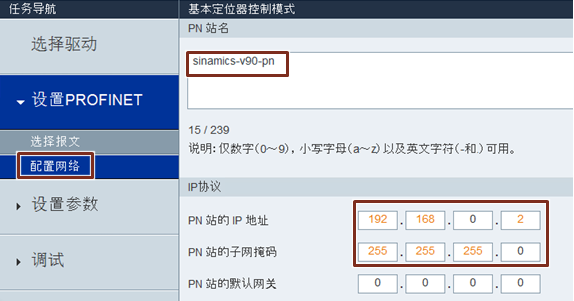

3.2.2 网络参数设置

1. 进入"设置PROFINET→配置网络"
2. 设置驱动器IP地址（需与PLC同网段）
3. 输入设备名称（必须与TIA Portal中配置完全一致）
4. 设置通信看门狗时间（建议200-500ms）

经验分享：设备名称区分大小写！我曾因大小写不一致导致通信失败，建议直接在TIA Portal中复制设备名称粘贴到V-ASSISTANT中。

4. 机械系统参数配置

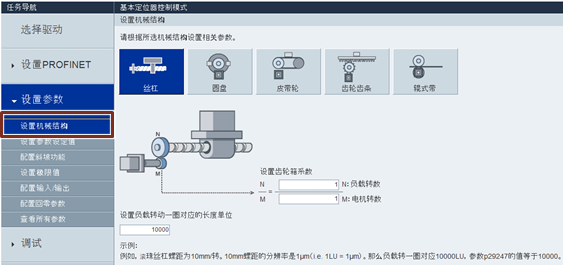

4.1 齿轮比与长度单位设置

机械参数的正确设置直接影响定位精度，需要根据实际机械结构计算：

1. 电机端齿轮齿数：Z1
2. 负载端齿轮齿数：Z2
3. 齿轮比 = Z2/Z1
4. 丝杠导程（或皮带轮周长）：L（mm）
5. 定义长度单位LU（如1LU=0.001mm）

计算公式：

code复制每转脉冲数 = 编码器分辨率 × 齿轮比
每转LU数 = L / (1LU对应的mm值)

举例说明：

• 编码器分辨率：20bit（1048576脉冲/转）
• 齿轮比：1:2
• 丝杠导程：10mm
• 定义1LU=0.001mm
  则：

code复制每转脉冲数 = 1048576 × 0.5 = 524288
每转LU数 = 10 / 0.001 = 10000LU

4.2 负载惯量比设置

通过以下步骤优化伺服响应：

1. 在"驱动参数"→"机械系统"中设置负载惯量比
2. 使用自动调谐功能识别机械特性
3. 根据调谐结果调整速度环/位置环增益

实操技巧：惯量比大于5时建议增加减速机构，否则会影响动态响应和定位精度。

5. 基本定位功能参数设置

5.1 运动参数配置

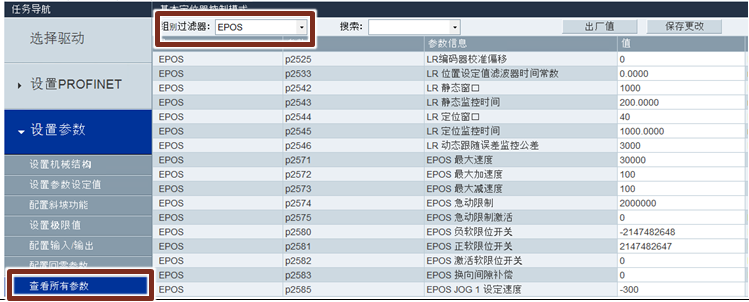

在"定位参数"中设置关键运动参数：

5.2 JOG点动参数

1. 设置点动高速/低速速度
2. 配置点动加速度
3. 启用/禁用点动功能

注意事项：点动速度不宜过高，建议先设置低速测试机械运行是否平稳。

6. 回零参数配置

6.1 回零模式选择

V90 EPOS支持多种回零方式：

1. 主动回零（使用原点开关）
2. 被动回零（外部信号触发）
3. 直接设定零点（无需回零操作）

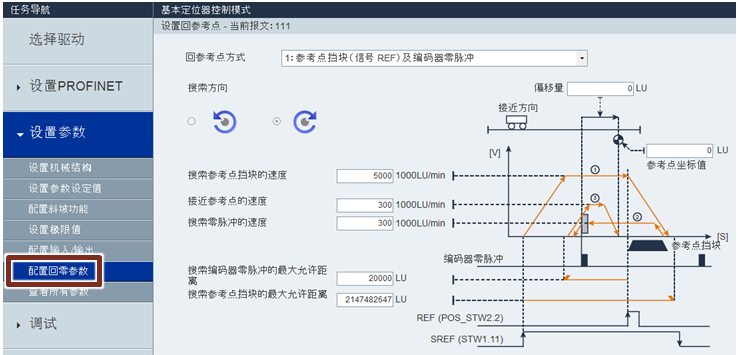

6.2 主动回零参数设置

1. 回零方向（正/负）
2. 回零速度（高速/低速）
3. 原点开关有效电平
4. 零点偏移量（补偿机械安装偏差）

避坑指南：回零低速建议设为最高速度的5%-10%，过高速度可能导致过冲。

7. 定位监控与保护参数

7.1 位置监控窗口

设置位置偏差允许范围：

• 静态窗口（定位完成后的允许偏差）
• 动态窗口（运动过程中的允许偏差）

7.2 保护功能配置

1. 软件限位（正/负极限）
2. 超速保护阈值
3. 过载保护参数
4. 温度监控设置

8. 参数保存与调试技巧

8.1 参数保存方式

1. 直接保存到驱动器ROM
2. 导出参数文件备份（强烈建议项目开始时进行）
3. 导入参数快速恢复配置

8.2 调试实用技巧

1. 先进行点动测试，确认电机转向正确
2. 测试回零功能，验证原点开关接线
3. 小范围测试定位指令，观察实际位置跟随
4. 使用V-ASSISTANT的示波器功能监控关键参数

经验之谈：调试时建议先降低速度、加速度参数，待基本功能验证后再逐步提高。

9. 常见问题排查

9.1 通信故障处理

9.2 定位异常处理

1. 位置偏差大：检查齿轮比、LU设置是否正确
2. 定位超时：增加监控窗口或检查机械阻力
3. 回零失败：验证原点开关信号和回零参数

9.3 驱动器报警处理

1. F7450：PROFINET通信故障
2. F31110：位置偏差过大
3. F7800：电机过载

每次遇到报警时，不要急于复位，先记录报警代码和当时的状态参数，这对后续分析非常有帮助。我在一个项目中通过分析历史报警记录，最终发现是机械传动部件磨损导致的定位偏差。
