工业自动化阀门控制模块化设计与SCL实现

1. 阀门气缸标准功能块设计背景与价值

在工业自动化控制领域，阀门和气缸的控制逻辑具有高度重复性。以水处理厂为例，一个中型项目可能包含200-300个阀门控制点，如果每个阀门都单独编写控制逻辑，工程师将花费大量时间在重复劳动上。这正是我开发这套标准功能块的初衷——通过模块化设计实现"一次编写，多次复用"。

这套基于SCL语言开发的功能块具有以下核心优势：

1. 工程效率提升：相比传统每个阀门独立编程的方式，使用标准功能块可节省约70%的编程时间
2. 维护便捷性：所有阀门控制逻辑集中管理，修改只需调整功能块内部代码
3. 错误率降低：经过验证的标准逻辑可避免重复开发中的低级错误
4. 跨项目复用：支持博图V16及以上环境，兼容1200/1500系列PLC

提示：该功能块特别适合阀门数量超过20个的项目，对于小型系统可能优势不明显

2. 功能块核心架构解析

2.1 硬件接口设计

功能块采用标准化硬件接口设计，适配多种工业场景：

pascal复制VAR_INPUT
    // 数字量输入
    DI_OpenCmd    : BOOL;    // 开阀命令
    DI_CloseCmd   : BOOL;    // 关阀命令
    DI_Feedback   : BOOL;    // 阀位反馈
    // 模拟量输入
    AI_Position   : INT;     // 阀位反馈(可选)
    // 配置参数
    Config_Mode   : INT;     // 操作模式选择
    Config_Time   : TIME;    // 行程时间设定
END_VAR

VAR_OUTPUT
    DO_Control    : BOOL;    // 控制输出
    Alarm_General : BOOL;    // 综合报警
END_VAR

接口设计特点：

• 支持双DI(开/关命令)或单DI(启停命令)配置
• 预留模拟量阀位反馈接口(适用于调节阀)
• 输出包含综合报警信号，可直连HMI报警系统

2.2 控制逻辑流程图

主要状态包括：

1. 初始化状态：上电后自动复位阀门位置
2. 手动模式：操作员通过HMI直接控制
3. 自动模式：接收PLC自动程序指令
4. 故障状态：检测到异常时进入安全模式

3. 关键功能实现细节

3.1 手自动无扰切换实现

pascal复制// 手自动切换逻辑
IF bManualMode THEN
    // 手动模式优先级最高
    IF bManualOpen THEN
        bOutput := TRUE;
    ELSIF bManualClose THEN
        bOutput := FALSE;
    END_IF;
ELSE
    // 自动模式逻辑
    CASE iAutoMode OF
        0: bOutput := FALSE;  // 默认关闭
        1: bOutput := TRUE;   // 强制开启
        2: bOutput := bAutoCmd; // 程序控制
    END_CASE;
END_IF;

实现要点：

1. 手动模式具有最高优先级
2. 自动模式提供三种子模式选择
3. 切换时通过状态保持实现无扰动

3.2 行程时间保护算法

pascal复制// 行程计时器
IF bOutput <> bLastOutput THEN
    tonTravelTime(IN := TRUE, PT := tTravelTime);
    bLastOutput := bOutput;
END_IF;

// 超时判断
IF tonTravelTime.Q THEN
    bTimeoutAlarm := TRUE;
    bOutput := NOT bOutput;  // 自动回退
END_IF;

参数设置建议：

• 气动阀：5-15秒
• 电动阀：10-30秒
• 液压阀：3-8秒

4. 工程应用实例

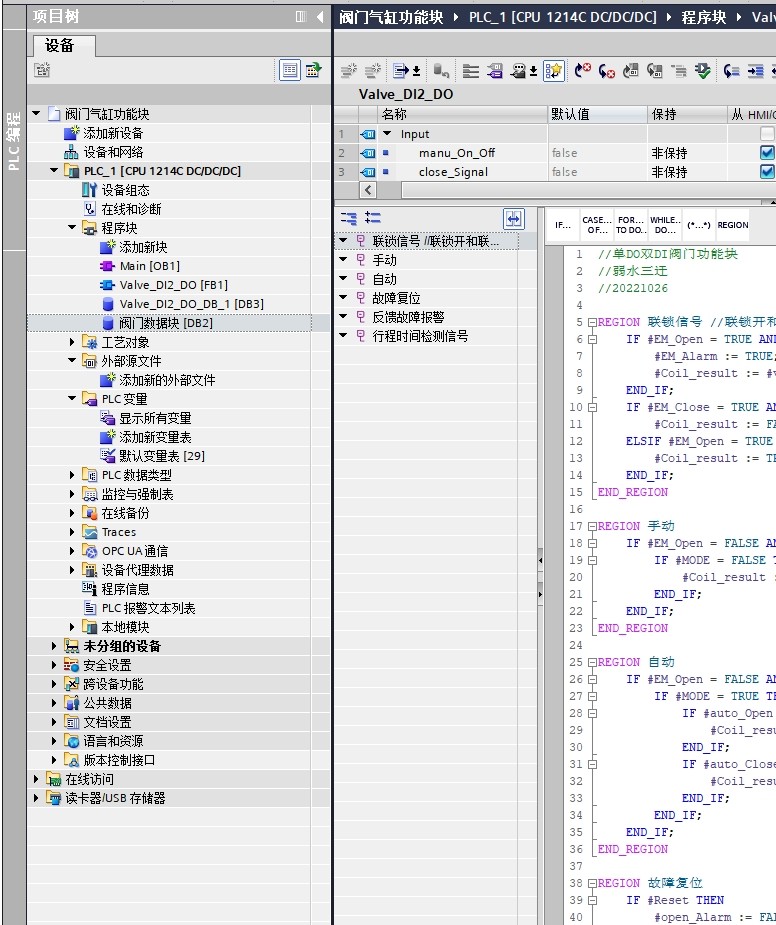

4.1 水处理项目组态示例

典型调用代码：

pascal复制// 进水阀控制
FB_ValveControl(
    DI_OpenCmd  := "HMI".iWaterInValve_Open,
    DI_CloseCmd := "HMI".iWaterInValve_Close,
    DI_Feedback := "IO".WaterInValve_Feedback,
    Config_Mode := "HMI".iOperationMode,
    Config_Time := T#15S,
    DO_Control  => "IO".WaterInValve_Control
);

4.2 暖通空调系统集成

在VAV变风量系统中的典型参数设置：

5. 调试与故障排查指南

5.1 常见问题速查表

5.2 调试技巧分享

1. 信号强制测试：

   • 在博图环境中使用强制表功能
   • 逐步验证每个输入输出的正确性

2. 在线监控技巧：

   pascal复制// 添加调试变量
   VAR_TEMP
       dbgValveState : INT;
   END_VAR

   // 状态编码
   CASE TRUE OF
       bManualMode: dbgValveState := 1;
       bAutoMode:   dbgValveState := 2;
       bAlarm:      dbgValveState := 99;
   END_CASE;


3. 现场调试步骤：

   1. 先进行手动模式测试
   2. 然后测试自动模式基础功能
   3. 最后验证联锁保护功能

6. 功能扩展建议

对于需要更复杂控制的场景，可以考虑以下扩展：

1. Modbus RTU集成：

   pascal复制// 添加通讯接口
   VAR_INPUT
       mbReg_Control : WORD;  // 控制寄存器
       mbReg_Status  : WORD;  // 状态寄存器
   END_VAR


2. PID调节功能：

   • 增加模拟量输出控制
   • 集成PID算法块

3. 设备健康监测：

   • 统计阀门动作次数
   • 记录平均行程时间

这套功能块在我参与的多个污水处理项目中已稳定运行超过2年，累计控制阀门数量超过800个。特别是在某大型市政水厂项目中，帮助工程团队节省了约300小时的编程调试时间。
