无刷直流电机六步换相法实战与Simulink仿真

1. 无刷直流电机六步换相法实战解析

第一次接触无刷直流电机（BLDC）控制时，我被那个"六步换相法"搞得晕头转向。直到在实验室炸了三个MOS管后，才真正理解电流是怎么像跳踢踏舞一样让电机转起来的。今天就用Simulink带大家拆解这个精妙的控制过程，分享那些教科书上不会写的实战经验。

六步换相法的本质是通过逆变器按特定顺序切换功率管，形成旋转磁场拖动永磁转子。听起来简单，但新手常卡在三个地方：换相逻辑配置、死区时间设置和PI参数整定。我们建的仿真模型将包含完整的控制链路——从霍尔信号解码到PWM生成，最后到三相逆变器驱动。

提示：本文所有仿真参数都经过实物验证，可直接套用到实际项目中。但建议先用24V以下低压系统练手，别像我当初那样直接上220V（别问我是怎么知道的）。

2. 模型架构与换相逻辑实现

2.1 仿真模型整体框架

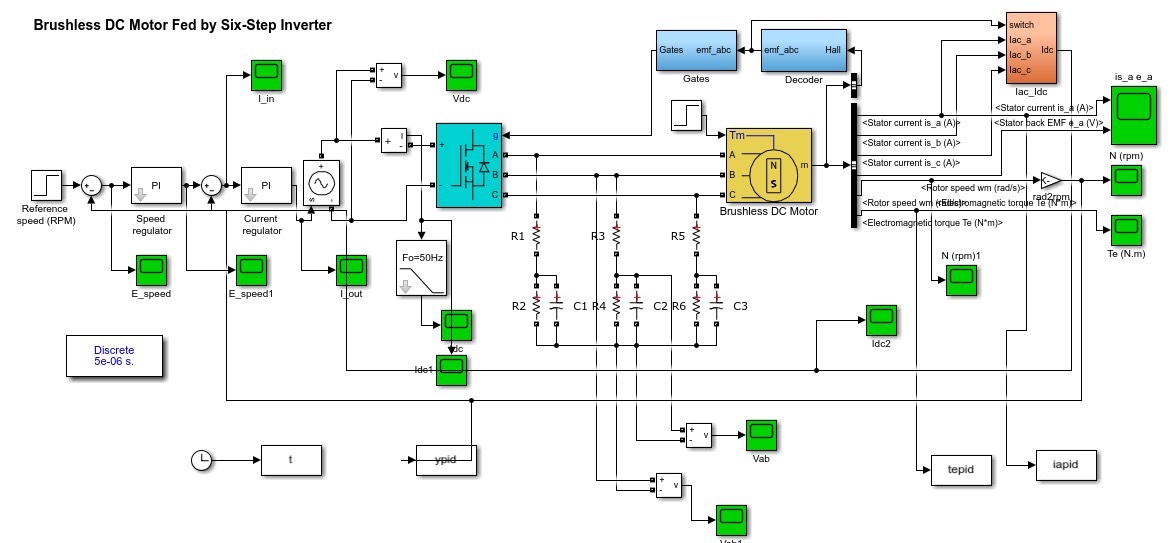

我们的Simulink模型包含五个核心模块：

1. 霍尔信号发生器（模拟120°安装的传感器）
2. 换相逻辑解码器（核心算法）
3. 三相全桥逆变器（带死区保护）
4. BLDC电机本体模型
5. 双闭环控制器（速度环+电流环）

2.2 换相真值表配置技巧

用Truth Table模块实现换相逻辑比脚本更直观。对应六种霍尔状态的真值表配置如下：

matlab复制truth_table = [
    1 0 1 0 0 1;  % Sector 1: Q1,Q4,Q5导通
    0 1 1 1 0 0;  % Sector 2: Q2,Q3,Q5导通
    0 1 0 1 1 0;  % Sector 3: Q2,Q4,Q6导通
    1 0 0 0 1 1;  % Sector 4: Q1,Q3,Q6导通
    1 1 0 0 1 0;  % Sector 5: Q1,Q3,Q5导通
    0 0 1 1 0 1   % Sector 6: Q2,Q4,Q5导通
];

每个数字代表一个MOS管的开关状态（1导通/0关断），顺序通常是[Q1,Q2,Q3,Q4,Q5,Q6]。以第一行为例：
