TDOA声源定位技术原理与工程实践

1. 声源定位技术概述

声源定位技术在现代音频处理系统中扮演着关键角色，广泛应用于视频会议系统、智能音箱、机器人听觉系统等领域。TDOA（Time Difference of Arrival，到达时间差）作为其中最核心的技术之一，通过分析声音信号到达不同麦克风的时间差来估计声源方向或位置。与传统的波束成形技术相比，TDOA方法具有计算量小、实时性高的特点，特别适合资源受限的嵌入式平台。

在实际工程应用中，TDOA系统面临三大核心挑战：首先是时间差测量的精度问题，受限于采样率和物理空间尺寸；其次是环境噪声和混响对信号的影响；最后是多麦克风阵列的几何配置优化问题。本文将围绕这些实际问题，从理论推导到工程实现，全面解析TDOA声源定位技术。

提示：TDOA系统性能的三大关键指标是角度分辨率（通常1-5度）、最大工作距离（通常3-5米）和刷新率（通常10-100Hz），设计时需要根据应用场景权衡这些参数。

2. TDOA基础原理与公式推导

2.1 平面波假设与几何模型

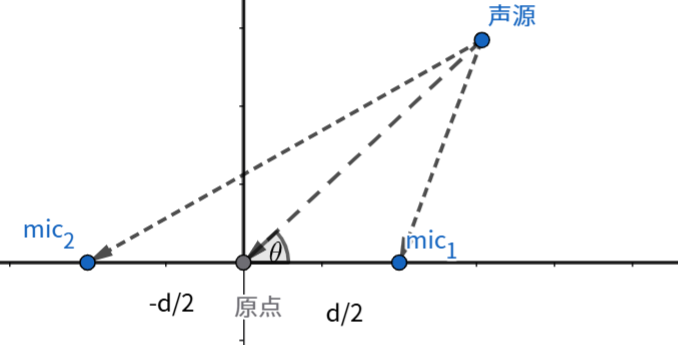

TDOA技术的理论基础建立在平面波假设之上。当声源距离麦克风阵列足够远（通常大于阵列尺寸的5倍）时，到达各麦克风的声波可以视为平行波。如图1所示，考虑一个简单的双麦克风系统：

• 麦克风1坐标：(+d/2, 0)
• 麦克风2坐标：(-d/2, 0)
• 声源方向向量：u = (cosθ, sinθ)
• 声速：c ≈ 343 m/s（常温下）

2.2 核心公式推导

根据几何关系，两个麦克风接收信号的路径差Δd可以表示为：

code复制Δd = d·cosθ

同时，路径差也等于声速乘以时间差：

code复制Δd = c·Δt

联立两式得到TDOA核心公式：

code复制θ = arccos(c·Δt / d)

这个简洁的公式揭示了时间差与声源方向之间的直接关系，是后续所有工程实现的基础。

2.3 实际测量中的时间差获取

获取精确的Δt是TDOA系统的关键，常用方法包括：

1. 互相关法：计算两路信号的互相关函数，峰值位置对应时间差

python复制# Python示例：使用numpy计算互相关
import numpy as np
def compute_cc(signal1, signal2):
    corr = np.correlate(signal1, signal2, mode='full')
    lags = np.arange(-len(signal1)+1, len(signal1))
    delay = lags[np.argmax(corr)]
    return delay / fs  # 转换为时间差

2. GCC-PHAT：广义互相关-相位变换法，对频域加权提高鲁棒性

matlab复制% MATLAB示例：GCC-PHAT实现
function [tau] = gcc_phat(sig1, sig2, fs)
    n = length(sig1);
    fft1 = fft(sig1, 2*n);
    fft2 = fft(sig2, 2*n);
    G = fft1 .* conj(fft2);
    PHAT = G ./ (abs(G)+eps);
    cc = ifft(PHAT);
    [~,idx] = max(abs(cc));
    tau = (idx-1)/fs;
end

3. 物理约束与工程实现挑战

3.1 声源约束条件

在实际系统中，必须满足以下物理约束才能保证定位精度：

1. 远场条件：声源距离D与阵列尺寸L的关系应满足D > 2L²/λ，其中λ为声波波长。对于8kHz信号（λ≈4.3cm）和10cm阵列，最小工作距离约47cm。

2. 最大可检测时间差：

code复制|Δt| ≤ d/c

例如d=4cm时，|Δt| ≤ 116μs，对应采样率16kHz时的±1.86个采样点。

3. 声速稳定性：温度每变化1℃，声速变化约0.6m/s。高精度系统需要温度补偿：

code复制c = 331.4 + 0.6T （T为摄氏温度）

3.2 麦克风阵列几何约束

3.2.1 阵列配置原则

• 最小麦克风数量：二维定位至少3个，三维定位至少4个
• 非共线性要求：麦克风不应全部位于同一直线
• 孔径选择：通常4-20cm，过大导致空间混叠，过小降低分辨率

3.2.2 常用阵列拓扑

3.3 信号处理约束

3.3.1 采样率与分辨率

典型问题：16kHz采样率下，时间分辨率仅62.5μs，对应4.3cm距离分辨率。提高精度的方法：

1. 亚采样插值：

code复制δ = (R[-1] - R[1]) / (2*(R[-1] - 2R[0] + R[1]))
τ = (n0 + δ)/fs

其中R为互相关序列，n0为峰值位置。

2. 频域补零：通过增加FFT点数实现sinc插值，等效于时域插值。

3.3.2 混响与噪声处理

• 混响影响：导致相关函数出现伪峰，可通过倒谱分析或自适应滤波抑制
• 非平稳噪声：使用VAD（语音活动检测）或谱减法预处理
• 相干噪声：需要空间滤波技术配合

4. 多麦克风阵列实现方案

4.1 三麦克风系统解析解

对于二维定位，三个麦克风可提供唯一解。设麦克风位置为p0,p1,p2，建立方程组：

code复制(p1-p0)·u = c·Δt1
(p2-p0)·u = c·Δt2

解这个线性方程组得到方向向量u的解析解：

code复制ux = (Δt1*y2 - Δt2*y1) / (x1y2 - x2y1) * c
uy = (Δt2*x1 - Δt1*x2) / (x1y2 - x2y1) * c

然后归一化得到最终方向：

code复制θ = atan2(uy, ux)

4.2 四麦克风及以上系统优化

当麦克风数量N≥4时，采用最小二乘法求解超定方程组：

1. 构建矩阵方程Au = b，其中：

code复制A = [x1-x0, y1-y0;
     x2-x0, y2-y0;
     ... ]
b = c * [Δt1; Δt2; ...]

2. 最小二乘解：

code复制u = (A'A)^(-1)A'b

3. 实际实现时可使用QR分解或SVD提高数值稳定性：

python复制# Python示例：使用numpy的lstsq
u, residuals, rank, s = np.linalg.lstsq(A, b, rcond=None)
theta = np.arctan2(u[1], u[0])

4.3 抗噪优化技术

1. 加权最小二乘：根据信噪比对各测量值赋予不同权重

code复制W = diag([SNR1, SNR2, ...])
u = (A'WA)^(-1)A'Wb

2. 卡尔曼滤波：对连续帧结果进行时序滤波

code复制预测：x_k|k-1 = Fx_k-1
更新：x_k = x_k|k-1 + K(z_k - Hx_k|k-1)

3. 一致性校验：剔除异常测量值

code复制if |A_i u - b_i| > threshold:
    标记为异常值

5. 工程实践与性能优化

5.1 系统校准流程

1. 麦克风位置校准：

• 使用已知声源（如校准器）在不同位置发声
• 通过测量反推实际麦克风位置
• 补偿制造公差和安装误差

2. 时序同步校准：

• 测量各通道的固有延迟差
• 在数字域进行补偿对齐

3. 方向响应校准：

• 在全消声室测量不同方向的响应
• 建立校正表补偿非理想特性

5.2 实时实现优化

1. 计算复杂度优化：

• 预计算不变矩阵（如(A'A)^-1A'）
• 定点数运算替代浮点
• SIMD指令并行化

2. 内存优化：

• 环形缓冲区管理
• 分块处理降低峰值内存

3. 延迟优化：

• 重叠分帧处理
• 多级流水线

5.3 典型性能指标

6. 常见问题与调试技巧

6.1 典型问题排查表

6.2 现场调试经验

1. 互相关函数检查：

• 理想情况应具有明显单峰
• 出现多峰表明混响严重
• 峰值平坦表明信号相似度低

2. 时频分析技巧：

• 观察信号起始部分的清洁度
• 检查各通道的频谱一致性
• 识别背景噪声特征

3. 硬件检查要点：

• 麦克风极性是否一致
• 防风罩是否完好
• 连接线是否屏蔽良好

6.3 算法参数调优

1. 帧长选择：

• 过长：时间分辨率低
• 过短：频率分辨率低
• 典型值：20-50ms

2. 频带加权：

• 语音重点：300-3400Hz
• 抑制低频噪声：高通80Hz
• 抑制高频噪声：低通8kHz

3. 平滑系数：

• 角度变化率限制
• 历史权重选择
• 运动模型匹配

在实际项目中，我们发现在会议室环境中采用16kHz采样率、40ms帧长、5麦克风圆形阵列配置，配合GCC-PHAT和加权最小二乘算法，可以实现2°的角度分辨率，满足大多数视频会议需求。而对于智能音箱等消费级应用，精简为4麦克风L型阵列和互相关算法，在保持5°精度的同时大幅降低成本。
