1. PCIe物理层核心架构解析
PCIe物理层作为整个总线体系中最底层的硬件实现部分,承担着信号传输、链路管理和数据编解码等关键职能。在实际硬件设计中,物理层的实现质量直接决定了PCIe设备的稳定性和传输性能。根据我的工程实践经验,一个完整的PCIe物理层通常包含以下核心组件:
- 逻辑子层(Logical Sub-layer):负责8b/10b编解码、链路训练等数字信号处理
- 电气子层(Electrical Sub-layer):处理差分信号驱动、均衡补偿等模拟电路功能
- LTSSM状态机(Link Training and Status State Machine):管理链路训练与状态转换
重要提示:物理层设计需要同时考虑数字逻辑的精确性和模拟电路的信号完整性,这是PCIe硬件开发中最具挑战性的部分。
1.1 逻辑子层关键技术

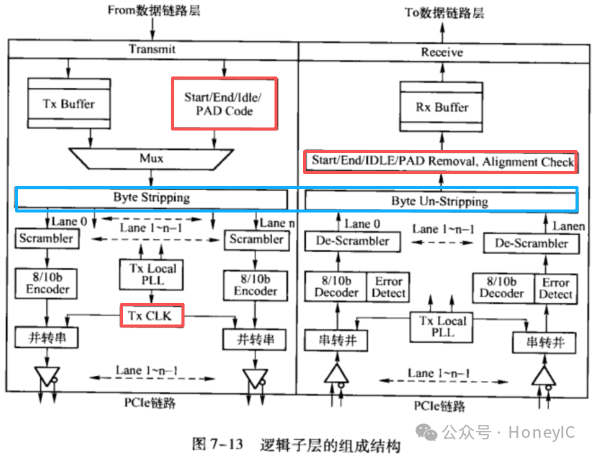

逻辑子层中的Byte Stripping技术是处理多Lane配置的核心模块。在x4/x8/x16等多Lane链路中,数据会被均匀分配到各条Lane上传输。以x4链路为例:
- 发送端将原始数据流按字节轮询分配到4条Lane
- 每条Lane独立进行8b/10b编码
- 接收端通过De-skew逻辑补偿各Lane间的传输延迟差异
- 最终重组还原原始数据流
实际工程中需要特别注意:
- 大端序和小端序设备的混接场景
- Lane-to-Lane skew补偿窗口的设置(通常不超过20ns)
- 各Lane的传输延迟差异需控制在±1UI以内
2. 物理层TLP格式详解

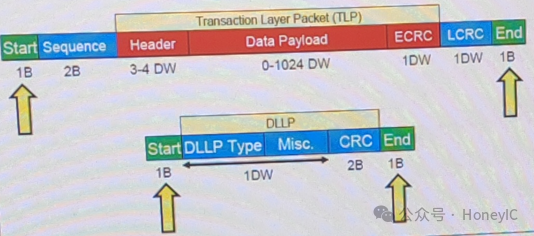

物理层传输的TLP(Transaction Layer Packet)具有特定的帧结构,这是保证PCIe设备间可靠通信的基础。完整的物理层TLP格式如下图所示:

2.1 TLP各字段功能解析
-
Start Control Character (STP)
- 1字节特殊控制字符
- 标识TLP的开始位置
- 固定编码为K27.7(未经扰码)
-
Frame Header
- 12或16字节标准头
- 包含Fmt/Type、TC、Attr等关键字段
- 采用小端序存储格式
-
Payload Data
- 可变长度数据载荷
- 最大支持4096字节
- 需进行8b/10b编码
-
END Control Character
- 标识TLP结束
- 根据是否带CRC分为END(0xFD)和END+CRC(0xFE)
- 同样采用K字符编码
2.2 控制字符处理规范
物理层使用特定的K字符作为控制标识,这些字符具有以下特点:
- 不参与扰码处理
- 采用保留的8b/10b编码组合
- 接收端通过COM字符(K28.5)实现字符对齐
常见控制字符编码表:
| 控制字符 | 10b编码 | 用途说明 |
|---|---|---|
| COM | K28.5 | 同步对齐 |
| STP | K27.7 | 帧起始 |
| END | K29.7 | 帧结束 |
| SKP | K28.0 | 时钟补偿 |
3. 8b/10b编码机制深度解析
3.1 编码原理与实现
8b/10b编码是PCIe Gen1/Gen2物理层的核心技术,其主要作用包括:
- 直流平衡(DC Balance):确保0/1数量基本相等
- 跳变密度:保证足够的信号边沿用于时钟恢复
- 控制字符识别:提供特殊的非数据字符
编码过程分为两个阶段:
- 5b/6b编码:处理低5位数据
- 3b/4b编码:处理高3位数据
- 合并生成最终10b符号
实际工程中需要注意:
- RD(Running Disparity)状态机的正确维护
- 特殊控制字符的例外处理
- 编码延迟对系统时序的影响
3.2 编码电路实现要点
在Verilog实现时,典型的8b/10b编码器包含以下模块:
verilog复制module enc_8b10b (
input clk,
input rst_n,
input [7:0] din,
input k_char,
output reg [9:0] dout,
output reg rd_err
);
// 5b/6b编码逻辑
always @(*) begin
case({rd_prev, din[4:0]})
// 完整编码表...
endcase
end
// 3b/4b编码逻辑
always @(*) begin
// 实现细节...
end
// RD状态机更新
always @(posedge clk or negedge rst_n) begin
if(!rst_n) rd_prev <= 1'b0;
else rd_prev <= next_rd;
end
endmodule
关键设计考量:
- 采用流水线结构提高吞吐量
- 添加rd_err错误指示信号
- 支持数据字符和控制字符双模式
4. 链路训练与状态管理
4.1 LTSSM状态机详解
LTSSM(Link Training and Status State Machine)是物理层的控制核心,包含11个主要状态:
- Detect:检测对端设备存在
- Polling:建立位同步和符号对齐
- Configuration:协商链路宽度和速率
- Recovery:链路重训练和速率切换
- L0:正常工作状态
状态转换示意图:

4.2 训练序列实现
链路训练过程中会交换特定的有序集(Ordered Sets):
- TS1/TS2训练序列:包含链路参数信息
- SKP有序集:用于时钟补偿
- EIOS:进入电气空闲状态
训练序列发送流程示例:
- 发送16个连续的TS1
- 收到对端TS1后改为发送TS2
- 完成8个TS2交换后进入Configuration状态
- 协商成功后过渡到L0状态
5. 物理层实现常见问题
5.1 信号完整性问题
-
码间干扰(ISI)
- 成因:高频损耗导致信号拖尾
- 解决方案:采用预加重和均衡技术
- 典型设置:3.5dB预加重 + 5tap DFE
-
串扰问题
- 相邻Lane间的电磁干扰
- 改善措施:
- 优化PCB走线间距(≥2倍线宽)
- 使用差分阻抗匹配(100Ω±10%)
5.2 逻辑功能问题
-
De-skew失败
- 现象:多Lane链路无法对齐
- 排查步骤:
- 检查各Lane延迟差异是否超标
- 验证deskew状态机逻辑
- 测试参考时钟质量
-
8b/10b编码错误
- 常见表现:
- RD不一致错误
- 无效编码字符
- 调试方法:
- 抓取原始编码数据
- 检查K字符识别逻辑
- 验证RD状态机转换
- 常见表现:
6. 物理层验证方法
6.1 测试模式生成
PCIe物理层通常支持多种测试模式:
- 伪随机码型(PRBS7/PRBS23)
- 自定义码型注入
- 环回测试模式(近端/远端)
测试模式配置示例:
verilog复制// 设置PRBS23生成器
phy_prbs_config = {
.mode = PRBS23,
.invert = 0,
.seed = 32'h1FFFFF
};
6.2 眼图测试要点
物理层信号质量主要通过眼图评估:
- 测试设备要求:
- 带宽≥5倍信号速率
- 差分探头负载<0.5pF
- 合格标准:
- 眼高>100mV
- 眼宽>0.6UI
- 抖动<0.15UI
7. 物理层设计优化建议
根据多个PCIe项目经验,总结以下优化方向:
-
功耗优化
- 动态调整均衡强度
- 实现状态感知的时钟门控
- 采用自适应阻抗匹配
-
性能提升
- 优化Byte Stripping调度算法
- 改进deskew收敛速度
- 增强错误检测机制
-
面积优化
- 共享8b/10b编解码电路
- 时分复用训练逻辑
- 精简状态机编码
在最近的一个x8链路项目中,通过改进deskew算法,我们将链路训练时间从120ms缩短到45ms,同时将信号余量提升了15%。关键是在状态机中增加了自适应预测逻辑,能够根据历史训练数据动态调整参数。
