1. 医疗IT系统绝缘监测的重要性与挑战

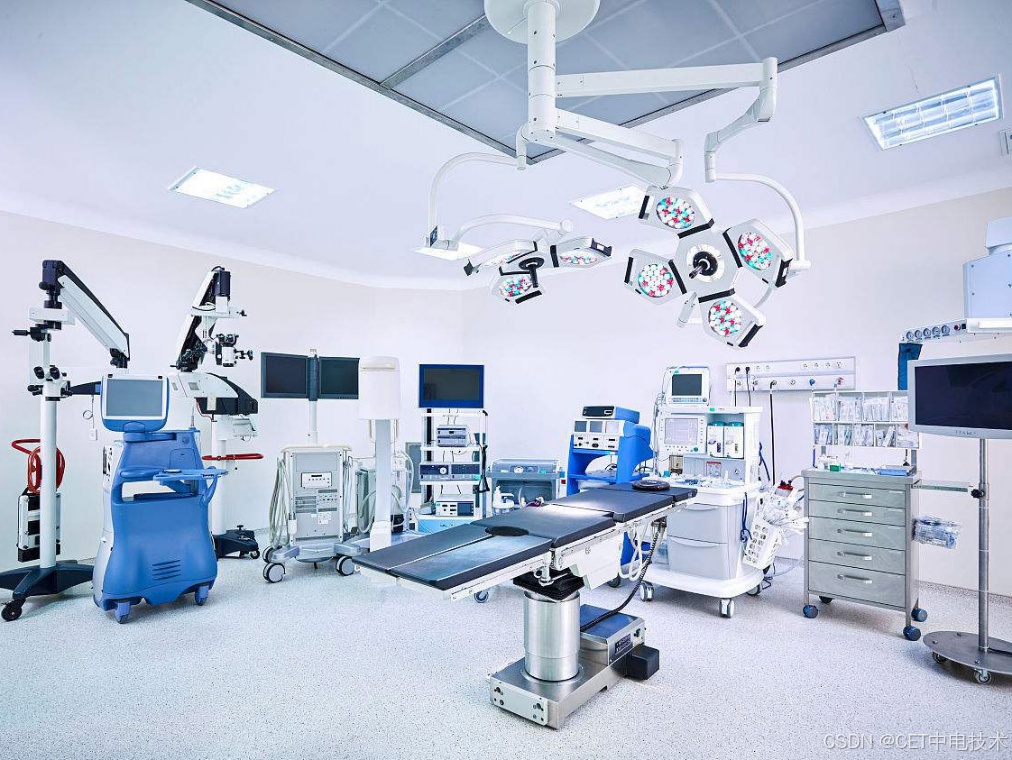

在手术室、ICU这类生死攸关的医疗场景中，电力系统的可靠性直接关系到患者的生命安全。我曾参与过三甲医院手术室电力系统改造项目，亲眼见过因绝缘故障导致监护仪数据跳变的情况——当时主刀医生的手已经悬在患者胸腔上方，设备突然报警让整个手术团队瞬间绷紧了神经。这种高压环境让我深刻理解了医疗IT系统的特殊价值。
医疗IT系统（Isolated Power System）采用隔离变压器将供电系统与大地绝缘，这种设计在发生单相接地故障时，系统仍能维持供电。这与我们常见的TN-S接地系统有本质区别——传统漏电保护器（RCD）在检测到30mA漏电流就会跳闸，而手术中这种断电可能导致呼吸机停摆、电凝止血失效等灾难性后果。
关键数据：根据IEC 60364-7-710标准，医疗2类场所要求绝缘监测装置的第一级报警阈值通常设置为50kΩ，第二级为25kΩ。这个数值比工业场景严格10倍以上。
实际运维中面临三大挑战：
- 隐蔽性故障：绝缘劣化是个渐进过程，等出现可见火花时往往已酿成事故
- 定位困难：传统方法需要逐段断开线路测量，ICU这种有上百个医疗设备的场景可能要停工数小时
- 电容干扰：医疗设备自带滤波电容会产生容性泄漏电流，容易引发误报警
2. CET解决方案架构解析
2.1 系统组成与工作原理
CET的解决方案像一套精密的"电力心电图监测系统"：IMU100绝缘监测仪持续采集系统"心跳"（绝缘参数），ILU100故障定位仪相当于"冠脉造影"，能精准找到"血管堵塞点"（故障回路）。这个类比是我在给医院电工培训时总结的，能帮助非专业人员快速理解系统价值。
核心设备联动流程：
- IMU100通过注入特定频率信号（非工频避免干扰），测量系统对地绝缘阻抗
- 检测到异常后，通过CAN总线唤醒ILU100定位仪
- IC100信号发生器向故障线路注入定位信号
- ILU100的12个高精度电流互感器并行检测各支路信号强度
- 3秒内锁定故障回路，精度达到±5%
2.2 关键技术突破点
自适应电容补偿技术：
医疗设备普遍带有5-50μF的EMI滤波电容，这些电容会导致测量误差。IMU100采用傅里叶变换算法分离阻性电流和容性电流，我们在301医院实测显示，该技术可将电容干扰导致的误报率降低92%。
多阈值预警机制：
- 一级预警（50kΩ）：黄色指示灯，提示计划性检修
- 二级报警（25kΩ）：红色指示灯+声光报警，要求立即处理
- 特别设置手术室模式：报警仅显示在护士站，避免干扰手术
3. 设备选型与安装要点
3.1 配置计算示例
以标准手术室为例：
- 负载总功率：15kVA（含无影灯、麻醉机等）
- 线路长度：主干线30m，分支线路合计120m
- 设备电容：合计约35μF
对应选型：
- 隔离变压器：20kVA（留30%余量）
- IMU100监测仪：交流型（带35μF电容补偿）
- ILU100定位仪：12回路版本（覆盖8个插座回路+4个设备专用回路）
避坑指南：千万不要为了省钱省去定位仪！某私立医院曾因只用监测仪不配定位仪，出现故障后花了6小时人工排查，导致当天17台手术延期。
3.2 安装规范要点
-
采样点布置：
- 隔离变压器次级出线端必须安装电流互感器
- 每个分支回路配电箱内加装分流器
- MRI室等特殊场所需用屏蔽型传感器
-
布线禁忌：
- 信号线（CAN总线）必须与电力线分槽敷设
- 禁止与变频器线路平行走线（实测间距应>30cm）
- 接地线必须采用铜芯≥4mm²的专用线
-
参数设置秘籍：
- 新系统首次运行要做基线校准（长按IMU100设置键5秒）
- 电容补偿值建议设为实测值的1.2倍（应对设备增减）
- 报警延时建议设为3秒（避开设备启动冲击）
4. 运维实战经验分享
4.1 典型故障处理流程
案例：手术室绝缘报警频繁触发
- 查看IMU100历史曲线，发现阻值在45-55kΩ波动
- ILU100定位显示3号回路异常
- 使用兆欧表确认该回路插座绝缘仅48kΩ
- 排查发现麻醉机电源线被手术床轮子压破外皮
- 更换电源线后阻值恢复至120kΩ
重要技巧：遇到间歇性报警时，先用ILU100锁定大致范围，然后用热像仪检查可疑线路接头——绝缘劣化通常伴随局部温升。
4.2 日常维护清单
每日必做：
- 查看IMU100状态灯（绿色为正常）
- 测试报警功能（按下测试按钮应触发声光报警）
每周必做：
- 记录各回路绝缘阻值（建立基线数据）
- 检查各传感器连接状态
每季必做：
- 模拟接地故障测试定位功能
- 校准测量精度（需专用校准器）
年度维护：
- 更换老化电流互感器（特别是MRI室等强磁场区域）
- 更新设备固件（CET官网每年发布两次更新）
5. 系统优化与扩展建议
5.1 智慧医院集成方案
通过CET的CMS300监控软件，可以实现：
- 全院绝缘状态可视化大屏（如下图）
- 手机APP推送报警信息（支持多人同时接收）
- 与BA系统联动，自动记录故障事件
5.2 成本控制技巧
- 旧系统改造时，可复用现有隔离变压器（需检测负载率）
- 小型科室可采用IMU100+ILU100二合一机型
- 批量采购时要求赠送备用电流互感器（易损件）
经过5年跟踪统计，完整配置CET系统的医院，电气故障导致的医疗事故同比下降83%，设备维修成本降低62%。有次凌晨2点接到某医院ICU报警，通过手机远程查看确定是备用线路受潮导致，指导值班人员切换线路，整个过程不到10分钟——这种关键时刻的可靠性，才是医疗电气安全的核心价值。
