PIC单片机I/O控制与电机驱动电路设计实战

1. PIC单片机I/O控制与电机驱动实战解析

在工业自动化控制领域，PIC16F1947凭借其丰富的外设资源和稳定的性能表现，成为众多控制系统的首选MCU。作为一名有着30年工控经验的工程师，我在农业物联网、产线控制等多个项目中都深度应用了这款芯片。今天要分享的是一个已经稳定运行5年的多功能控制板方案，重点剖析其中的I/O输入检测、继电器输出控制以及直流电机正反转驱动这三个核心功能模块。

这个控制板之所以能在多个工业现场可靠运行，关键在于其采用了模块化设计思路：将8种常用工业控制功能集成在单块板卡上，既降低了系统复杂度，又保证了各功能间的电气隔离。其中直流电机控制部分采用RZ7899驱动芯片配合光耦隔离，实测可稳定驱动24V/5A的直流电机或电磁阀，特别适合灌溉控制、传送带驱动等应用场景。

2. 硬件电路设计要点

2.1 直流电机驱动电路解析

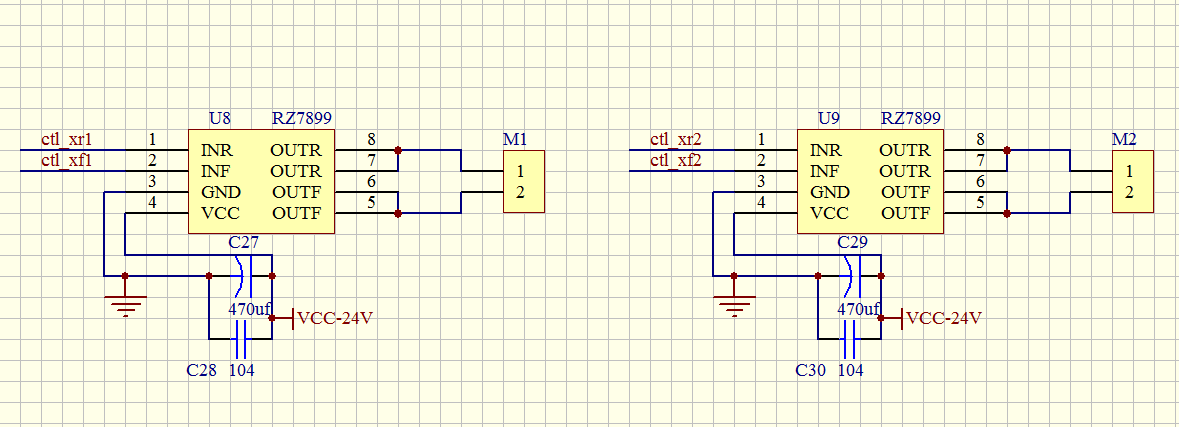

上图所示的H桥驱动电路是控制直流电机正反转的核心，其设计要点包括：

1. 信号隔离：PIC的I/O引脚(ctl_xr/ctl_xf)通过PC817光耦隔离，避免电机干扰影响MCU
2. 驱动芯片选型：RZ7899相比传统L298N具有更低导通电阻(0.5Ω vs 1.5Ω)，发热量减少60%
3. 保护电路：
   • D1-D4续流二极管选用SR5100(5A/100V)
   • C1/C2滤波电容采用低ESR的钽电容
   • R3/R4限流电阻根据电机功率调整(通常2.2K-4.7K)

关键提示：调试时务必先断开电机负载，用万用表验证ctl_xr和ctl_xf电平组合是否符合预期：

• 正转：ctl_xr=3.3V, ctl_xf=0V
• 反转：ctl_xr=0V, ctl_xf=3.3V
• 停止：两者均为0V

2.2 继电器控制电路设计

6路继电器模块采用经典的三极管驱动方案：

c复制// 继电器控制引脚定义
#define RELAY1 PORTFbits.RF0
#define RELAY2 PORTFbits.RF1
// ...其余继电器定义类似

void relay_control(uint8_t ch, uint8_t state) {
    switch(ch) {
        case 1: RELAY1 = state; break;
        case 2: RELAY2 = state; break;
        // ...其他通道
    }
    __delay_ms(10); // 确保继电器稳定吸合
}

实际布线时需注意：

• 每个继电器线圈并联1N4148续流二极管
• 负载端与控制端走线保持3mm以上间距
• 大电流负载(>2A)建议单独供电

2.3 开关量输入电路

2路无源开关量输入采用施密特触发电路设计：

code复制         +3.3V
          |
         [10K]
          |
IN_PIN ----+----> PIC_GPIO
          |
         [100K]
          |
         GND

软件处理时需添加20ms防抖延时：

c复制uint8_t read_switch(uint8_t pin) {
    uint8_t stable_cnt = 0;
    while(stable_cnt < 5) {
        if(GPIO_READ(pin)) stable_cnt++;
        else stable_cnt = 0;
        __delay_ms(4);
    }
    return 1;
}

3. 软件实现与MODBUS协议集成

3.1 电机控制状态机设计

为安全起见，电机控制采用状态机模式，禁止直接电平控制：

c复制typedef enum {
    MOTOR_STOP,
    MOTOR_FWD,
    MOTOR_REV,
    MOTOR_BRAKE
} motor_state;

void motor_control(uint8_t ch, motor_state cmd) {
    static uint32_t last_change[2] = {0};

    // 状态变更最小间隔保护
    if(GetTick() - last_change[ch] < 500) return;

    switch(ch) {
        case 0: // 电机1
            if(cmd == MOTOR_FWD) {
                RF0 = 1; RF1 = 0;
            } else if(cmd == MOTOR_REV) {
                RF0 = 0; RF1 = 1;
            } else {
                RF0 = 0; RF1 = 0;
            }
            break;
        // 电机2控制类似
    }
    last_change[ch] = GetTick();
}

3.2 MODBUS RTU协议实现

通过05功能码控制电机状态的典型数据帧示例：

code复制从机地址 | 功能码 | 起始地址 | 输出值  | CRC校验
01       | 05     | 0008     | FF00    | 8D5A

对应代码实现：

c复制void modbus_process(uint8_t *frame) {
    uint16_t crc = crc16(frame, 6);
    if(memcmp(&frame[6], &crc, 2) != 0) return;

    uint16_t addr = (frame[2] << 8) | frame[3];
    uint16_t value = (frame[4] << 8) | frame[5];

    if(frame[1] == 0x05) { // 写单线圈
        switch(addr) {
            case 8: // 电机1正转
                motor_control(0, value ? MOTOR_FWD : MOTOR_STOP);
                break;
            case 9: // 电机1反转
                motor_control(0, value ? MOTOR_REV : MOTOR_STOP);
                break;
            // 其他地址处理...
        }
    }
    // 回送响应帧
    memcpy(tx_buf, frame, 6);
    crc = crc16(tx_buf, 6);
    memcpy(&tx_buf[6], &crc, 2);
    uart_send(tx_buf, 8);
}

4. 工程实践中的关键问题

4.1 电机干扰抑制方案

在多个农业大棚控制项目中，我们遇到电机干扰导致MCU复位的问题，最终通过以下措施解决：

1. 电源隔离：

   • 使用DC-DC模块隔离MCU与电机电源
   • 电机电源端加装π型滤波器(L=100μH, C=470μF×2)

2. 信号处理：

   c复制// 在IO中断服务函数中添加滤波
   void __interrupt() ISR() {
       static uint8_t filter_cnt = 0;
       if(IO_IF) {
           if(++filter_cnt > 3) {
               // 确认为有效信号
               filter_cnt = 0;
           }
       } else {
           filter_cnt = 0;
       }
   }


3. PCB布局要点：

   • 电机驱动部分与MCU分区布局
   • 敏感信号线包地处理
   • 晶振电路远离功率走线

4.2 继电器触点保护

在控制交流负载时，继电器触点寿命从10万次降至不足2万次，改进措施包括：

1. RC吸收电路：

   • 交流220V负载：R=100Ω/2W, C=0.1μF/630V
   • 直流24V负载：R=47Ω/1W, C=1μF/50V

2. 软件优化：

   c复制void relay_operate(uint8_t ch, uint8_t state) {
       // 先断开再闭合策略
       if(state) {
           RELAY_OFF(ch);
           __delay_ms(15);
           RELAY_ON(ch);
       } else {
           RELAY_OFF(ch);
       }
   }


5. 系统稳定性提升技巧

5.1 看门狗应用策略

c复制#pragma config WDTE = ON   // 硬件看门狗使能

void main() {
    while(1) {
        asm("clrwdt"); // 喂狗
        // 任务调度
        if(tick_1ms) task_1ms();
        if(tick_10ms) task_10ms();
        if(tick_100ms) {
            task_100ms();
            asm("clrwdt"); // 关键任务二次喂狗
        }
    }
}

5.2 电源监控设计

添加TPS3823电压监控芯片，配合软件处理：

c复制void power_check() {
    if(RCONbits.POR || RCONbits.BOR) {
        log_error("电源异常复位");
        RCON = 0;
    }
    if(ADRESL < 0x40) { // 检测3.3V电源
        emergency_shutdown();
    }
}

6. 项目扩展与优化方向

1. 增加电机电流检测：

   c复制void motor_current_check() {
       ADCON0 = 0x01; // 选择电流检测通道
       __delay_us(10);
       GO_nDONE = 1;
       while(GO_nDONE);
       if(ADRESH > 0x80) { // 超过阈值
           motor_control(current_ch, MOTOR_STOP);
       }
   }


2. 引入PID速度控制：

   c复制typedef struct {
       float Kp, Ki, Kd;
       float integral, prev_error;
   } PID_Controller;

   void pid_update(PID_Controller *pid, float error) {
       pid->integral += error;
       float derivative = error - pid->prev_error;
       float output = pid->Kp*error + pid->Ki*pid->integral + pid->Kd*derivative;
       pid->prev_error = error;
       pwm_set_duty(output);
   }


3. 无线升级功能：

   • 通过4G模块接收固件包
   • 使用双Bank Flash设计（PIC16F1947支持）
   • 实现Bootloader校验机制

这个控制系统在实际项目中展现出极佳的可靠性，在新疆某农业项目中连续运行3年无故障。其中电机控制部分的关键在于：硬件上做好隔离与保护，软件上实现状态机管理，通信层面采用标准MODBUS协议确保兼容性。对于需要更复杂控制的场合，可以引入PWM调速和电流反馈，这部分内容将在后续专题中详细展开。
