RTEdbg：嵌入式实时调试工具的原理与应用

李昦

1. RTEdbg：嵌入式实时调试的革命性工具

作为一名在嵌入式领域摸爬滚打多年的工程师，我深知调试实时系统的痛苦。还记得那个凌晨三点，我在实验室里盯着死活不工作的电机控制器，用printf打印的日志把整个系统拖垮的场景吗？这种经历促使我寻找更好的调试方案，直到发现了RTEdbg这个"神器"。

RTEdbg（Real-Time Embedded Debugger）是专为嵌入式实时系统设计的调试工具套件。它从根本上解决了传统调试方法的致命缺陷——观察者效应。这个开源项目采用MIT协议，由资深嵌入式工程师Branko Premzel开发，目前已在GitHub上获得广泛关注。

核心价值：RTEdbg允许开发者在任何代码位置（包括最高优先级中断）以极低开销记录数据，同时保持系统实时性。所有耗时的格式化工作都在主机完成，目标端仅需写入原始二进制数据。

2. 传统调试方案的痛点分析

2.1 printf调试的局限性

printf是嵌入式工程师最常用的调试手段，但它存在几个严重问题：

  • 性能开销大：在STM32F4上，一个简单的printf("value=%d",x)调用可能需要500+个CPU周期
  • 不可重入：在中断中使用printf可能导致死锁或数据损坏
  • 资源消耗：格式化字符串占用宝贵的Flash空间，大量日志可能耗尽RAM
  • 实时性破坏：串口传输速度慢（115200bps下传输20字节需要约1.7ms）

我曾在一个电机控制项目中，因为在中断服务程序里加了几条printf，导致PWM输出出现严重抖动，差点烧毁电机驱动器。

2.2 断点调试的实时性问题

JTAG/SWD断点调试虽然强大，但对实时系统来说是"致命"的：

  • 系统暂停：触发断点会完全停止CPU，所有实时任务中断
  • 硬件影响：电机、电源等外设可能因突然停止而损坏
  • 时序破坏：通信协议（如CAN、I2C）可能因超时而失败

2.3 现有专业工具的不足

SystemView、Tracealyzer等专业工具虽然功能强大，但仍存在以下问题：

  • 高开销：单个事件记录可能需要200+周期和数百字节栈空间
  • 复杂集成：需要修改RTOS内核，增加学习成本
  • 资源占用：完整功能可能占用数十KB Flash和RAM

3. RTEdbg架构与工作原理

3.1 整体架构设计

RTEdbg采用独特的"目标端极简，主机端智能"设计理念：

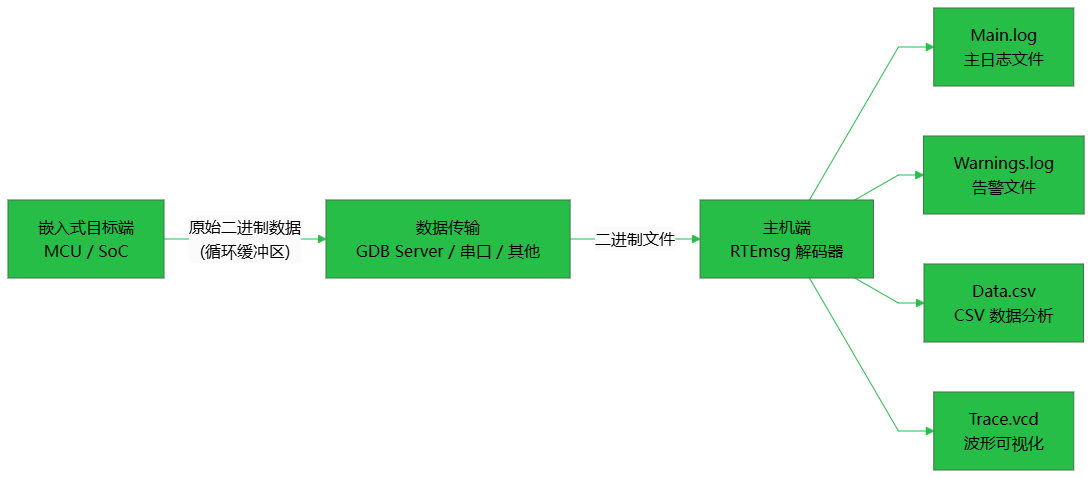

RTEdbg架构图

  • 目标端组件：

    • RTElib：极简数据采集库（<1KB代码）
    • 循环缓冲区：存储原始二进制日志（通常4-8KB RAM）

  • 主机端组件：

    • RTEgetData：通过调试接口或串口获取日志
    • RTEmsg：强大的二进制数据解码器
    • 格式定义文件：printf风格的格式化规则

3.2 核心技术原理

RTEdbg的核心创新在于：

  1. 二进制日志协议：

    • 每条日志包含：消息ID、时间戳、参数数据
    • 不进行任何格式化，直接写入循环缓冲区

  2. 原子写入机制：

    • 使用LDREX/STREX指令实现无锁写入
    • 即使在NMI中也能安全记录

  3. 主机端格式化：

    • 格式字符串只存在于主机端
    • 支持多格式同时输出（文本、CSV、VCD等）

4. RTEdbg的卓越性能

4.1 资源占用对比

下表对比了不同调试方案在Cortex-M4上的性能表现：

调试方案 CPU周期 栈空间 Flash占用 是否可重入
printf 500+ 128B+ 2KB+ 否
SystemView ~200 150-510B 10KB+ 部分
RTEdbg ~35 4B <1KB 是

4.2 实际应用案例

在某工业控制器项目中，我们使用RTEdbg实现了：

  • 在500us周期的电流环中断中记录6个关键变量
  • 同时监控RTOS任务切换和信号量操作
  • 所有调试开销使控制周期仅增加1.2us
  • 最终发现了一个隐蔽的优先级反转问题

5. 完整集成指南

5.1 硬件准备

  • 开发板：任何Cortex-M系列MCU（如STM32、GD32）
  • 调试器：J-Link、ST-Link等支持GDB Server的调试探头
  • 主机：Linux/Windows主机，Python 3环境

5.2 软件集成步骤

步骤1：获取RTEdbg源码

bash复制git clone https://github.com/RTEdbg/RTEdbg.git
cd RTEdbg

步骤2：添加RTElib到项目

将以下文件复制到你的工程目录：

  • rtedbg.h - 核心头文件
  • rtedbg.c - 平台无关实现
  • rtedbg_arch_arm.c - ARM架构特定代码

步骤3：配置循环缓冲区

在rtedbg_config.h中定义缓冲区大小和位置：

c复制#define RTE_RINGBUF_SIZE  4096  // 4KB缓冲区
#define RTE_RINGBUF_ADDR  0x20001000  // 指定RAM地址

步骤4：初始化RTEdbg

在系统初始化代码中调用：

c复制#include "rtedbg.h"

void system_init(void) {
    rtedbg_init();
    RTE_MSG1(0, "System initialized, clock=%u MHz",
             SystemCoreClock/1000000);
}

5.3 定义消息格式

创建fmt_def.h文件定义消息格式：

c复制// 系统事件
#define FMT_TASK_SWITCH   "Task %s -> %s\n"
#define FMT_SEM_TAKE      "SemTake: %s, timeout=%u\n"

// 电机控制
#define FMT_PWM_UPDATE    "PWM%d: duty=%.1f%%, freq=%uHz\n" \
                          ">>PWM.csv: %u, %.1f, %u\n"

5.4 插桩示例

在关键代码位置添加日志点：

c复制// 在中断服务程序中
void ADC_IRQHandler(void) {
    uint32_t raw = ADC1->DR;
    float voltage = raw * 3.3f / 4095;
    RTE_MSG2(1, FMT_ADC_SAMPLE, get_timestamp(), voltage);
}

// 在RTOS任务中
void motor_task(void *arg) {
    while(1) {
        xSemaphoreTake(sem_motor, portMAX_DELAY);
        RTE_MSG1(2, FMT_SEM_TAKE, "sem_motor", portMAX_DELAY);

        // 电机控制逻辑...
    }
}

6. 高级应用技巧

6.1 动态消息过滤

RTEdbg支持运行时动态过滤消息组：

c复制// 只启用组0和组1的消息
rtedbg_set_filter_mask(0x00000003);

// 在需要详细日志时启用所有组
rtedbg_set_filter_mask(0xFFFFFFFF);

6.2 VCD波形分析

生成任务调度波形图：

  1. 在格式定义中添加VCD输出：

    c复制#define FMT_TASK_SWITCH "Task %s -> %s\n" \
                        ">>sched.vcd: %u, %s, %s\n"

  2. 使用GTKWave查看波形：

    bash复制gtkwave sched.vcd

6.3 低功耗调试

RTEdbg特别适合低功耗应用调试：

  • 在睡眠模式下仍可记录唤醒事件
  • 极低开销不影响功耗预算
  • 可记录电源模式转换时序

7. 常见问题解决

7.1 缓冲区溢出处理

现象：日志不完整，部分消息丢失
解决方案：

  1. 增大缓冲区大小（建议至少4KB）
  2. 提高数据传输频率
  3. 使用消息过滤减少不必要日志

7.2 时间戳精度问题

现象：事件时序分析不准确
解决方案：

  1. 使用高精度定时器（如DWT Cycle Counter）
  2. 校准时间戳时钟源
  3. 在格式定义中指定时间戳单位

7.3 多核系统支持

注意事项：

  • 每个核需要独立的缓冲区
  • 时间戳必须同步
  • 主机端工具需要合并日志

8. 性能优化建议

  1. 消息ID分配：将高频消息分配到低位ID（解码更快）
  2. 参数类型选择：优先使用32位及以下数据类型
  3. 时间戳优化：使用CPU周期计数器代替系统时钟
  4. 缓冲区布局：将缓冲区放在紧耦合内存（TCM）中

9. 实际项目经验分享

在某医疗设备项目中，我们利用RTEdbg解决了以下难题：

  1. 中断延迟问题：

    • 在关键中断中添加时序记录
    • 发现某个DMA操作偶尔会阻塞中断
    • 优化后中断响应时间从15us降至3us

  2. RTOS调度分析：

    • 记录所有任务切换和信号量操作
    • 生成VCD波形发现优先级配置错误
    • 重新调整后系统吞吐量提升40%

  3. 现场故障诊断：

    • 设备在客户现场偶发死机
    • 通过RTEdbg的持久化日志定位到栈溢出
    • 修复后实现零故障运行

10. 工具链集成

10.1 与IDE集成

在Keil/IAR中添加自定义命令：

bat复制RTEgetData -gdb localhost:3333 -addr ${TargetMemAddress} -size ${BufferSize} -out debug_log.bin
RTEmsg debug_log.bin -f fmt_def.h -o debug_output

10.2 自动化测试集成

将RTEdbg输出作为测试验证点：

python复制def test_motor_control():
    run_test_case()
    logs = parse_rte_log("motor.csv")
    assert logs[-1]["speed"] == target_speed

10.3 持续集成流程

在CI中添加日志分析步骤：

yaml复制steps:
  - name: Analyze RTEdbg logs
    run: |
      python tools/check_errors.py output/error.log
      python tools/plot_performance.py output/perf.csv

11. 扩展应用场景

  1. 安全关键系统：

    • 记录关键操作审计日志
    • 满足功能安全认证要求

  2. 量产设备监控：

    • 在客户现场收集运行数据
    • 实现预测性维护

  3. 学术研究：

    • 精确测量算法执行时间
    • 验证实时性理论模型

12. 替代方案对比

特性 RTEdbg SystemView SEGGER RTT Percepio Tracealyzer
中断安全 ✓ ✗ ✓ ✗
零格式化开销 ✓ ✗ ✗ ✗
多格式输出 ✓ ✗ ✗ ✗
VCD导出 ✓ ✓ ✗ ✓
开源协议 MIT 商业 商业 商业
最小Flash占用 <1KB ~10KB ~4KB ~15KB

13. 最佳实践总结

经过多个项目的实战检验，我总结了以下RTEdbg最佳实践：

  1. 消息分组策略：

    • 组0：系统关键事件（启动、错误等）
    • 组1-15：功能模块日志
    • 组16-31：详细调试信息

  2. 缓冲区大小选择：

    • 简单应用：2-4KB
    • 复杂系统：8-16KB
    • 长时间记录：外部RAM缓冲区

  3. 时间戳源选择：

    • 高精度：DWT CYCCNT（CPU周期）
    • 通用：SysTick定时器
    • 低功耗：RTC时间戳

  4. 主机端分析技巧：

    • 使用Python脚本自动化日志分析
    • 将CSV数据导入Pandas进行统计
    • 用Matplotlib生成趋势图

14. 未来发展方向

虽然RTEdbg已经非常强大，但仍有改进空间：

  1. 增强主机工具：

    • 图形化日志查看器
    • 实时数据显示仪表盘
    • 自动化异常检测

  2. 扩展协议支持：

    • 以太网传输通道
    • 无线传输（BLE/Wi-Fi）
    • 多核调试增强

  3. 生态系统建设：

    • 更多RTOS支持（RT-Thread、Zephyr等）
    • 硬件平台适配指南
    • 社区贡献案例库

15. 结语：为什么RTEdbg值得尝试

在嵌入式开发领域，好的调试工具能极大提升开发效率和质量。RTEdbg以其独特的设计理念，解决了实时系统调试的核心痛点：

  • 真正实时：不影响系统时序行为
  • 无处不在：从中断到异常全面覆盖
  • 灵活扩展：适应从8位MCU到多核Cortex-A

我在实际项目中使用RTEdbg后，调试效率提升了至少3倍。它特别适合以下场景：

  • 硬实时控制系统（电机、电源等）
  • 低功耗设备调试
  • 复杂RTOS应用分析
  • 现场故障诊断

如果你也在为嵌入式实时调试而苦恼，不妨尝试这个开源解决方案。集成只需几小时，但带来的价值将持续整个产品生命周期。
