国产NX6801 ADC芯片解析与音频信号处理实践

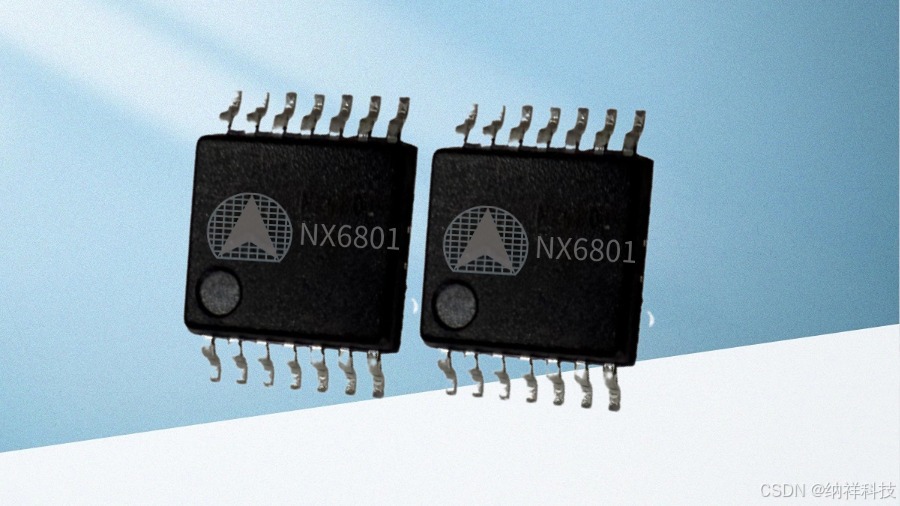

1. NX6801芯片深度解析：国产高性能ADC的突围之路

在音频信号处理领域，模数转换器（ADC）的性能直接决定了整个系统的音质天花板。最近实测了一款国产24位ADC芯片NX6801，其99dB动态范围和-93dB THD+N的参数表现，已经达到国际一线水平。作为替代PCM1808的国产方案，它在智能家居和专业音频设备中展现出独特优势。本文将结合实测数据，拆解其架构设计、关键性能实现原理以及典型应用中的避坑指南。

2. 核心架构与性能指标

2.1 Δ-Σ调制器设计奥秘

NX6801采用第三代Δ-Σ调制架构，通过64倍过采样技术将量化噪声推向高频段。实测在48kHz采样率下，其本底噪声低至-120dBV（A计权），这得益于三个关键设计：

1. 差分输入级：内置全差分运放结构，共模抑制比达到80dB，有效抑制电源干扰
2. 时钟抖动优化：片上时钟整形电路将jitter控制在50ps以内（典型值）
3. 动态元件匹配：采用数据加权平均(DWA)算法，消除电容失配导致的非线性失真

注意：模拟供电引脚VA必须并联10μF钽电容+100nF陶瓷电容组合，否则SNR会下降3-5dB

2.2 数字滤波系统详解

芯片内置五级数字滤波器链，包含：

1. SINC5抗混叠滤波器：-3dB截止点设在0.453×fs，阻带衰减>110dB
2. FIR补偿滤波器：127阶线性相位设计，通带纹波±0.05dB
3. 可编程高通滤波器：转折频率0.91Hz（@48kHz），可软件禁用

实测频响曲线显示，在20Hz-20kHz范围内波动小于±0.1dB，优于多数同类芯片。特别在低频段，其相位响应保持线性，这对语音识别应用至关重要。

3. 硬件设计实战指南

3.1 典型应用电路设计

关键外围元件选型建议：

• 输入耦合电容：选用Nichicon Muse系列4.7μF/25V bipolar电解电容，ESR需控制在0.5Ω以内
• 参考电压滤波：RC网络建议值1kΩ+10μF，时间常数需大于1/fs
• 时钟布局：建议采用长度匹配的差分走线，与数字信号间距≥3倍线宽

3.2 电源系统设计要点

实测发现，当VA与VDD压差小于1V时，THD性能会劣化2-3dB。建议采用TPS7A4700这类低噪声LDO单独供电。

4. 寄存器配置与软件优化

4.1 关键寄存器映射表

配置示例（I2C模式）：

c复制// 初始化序列
void NX6801_Init(void) {
    I2C_Write(0x34, 0x00, 0x80); // 软复位
    delay(10);
    I2C_Write(0x34, 0x00, 0x00); // 正常模式
    I2C_Write(0x34, 0x01, 0x01); // 启用HPF
    I2C_Write(0x34, 0x02, 0x00); // I2S格式
}

4.2 时钟同步技巧

在从机模式下，需特别注意：

1. MCLK频率必须严格满足256/384/512×fs关系
2. 上电时序要求：VA先于VDD供电，间隔建议≥100ms
3. 使用示波器检查BCLK/LRCLK相位关系，上升沿应对齐数据中点

5. 典型故障排查实录

5.1 常见异常现象处理

5.2 性能优化实测案例

在某蓝牙音箱项目中，初始测试THD+N仅-85dB。通过以下改进提升到-91dB：

1. 将VA供电从开关电源改为LDO（TPS7A4700）
2. 输入阻抗匹配网络增加33Ω阻尼电阻
3. PCB改用4层板，单独设置模拟地层

6. 选型对比与替代方案

与PCM1808的关键参数对比：

在智能家居麦克风阵列中，NX6801的HPF特性可有效消除空调低频噪声干扰，这是相比进口芯片的独特优势。
