MAX485芯片解析：RS485通信与TTL电平转换实战指南

1. MAX485芯片基础解析：RS485与TTL电平转换的核心原理

MAX485这颗芯片在我刚接触工业通信时，给我留下了深刻印象。作为一款经典的RS485收发器，它的核心价值在于解决了单片机系统与工业现场总线之间的"语言不通"问题。就像两个说不同方言的人需要翻译才能沟通，MAX485就是那个精准的"通信翻译官"。

1.1 电平标准的本质差异

TTL（Transistor-Transistor Logic）电平是单片机世界的通用语言：

• 5V TTL系统：高电平≥2.4V（典型3.3-5V），低电平≤0.4V
• 3.3V TTL系统：高电平≥2V，低电平≤0.4V

而RS485采用的是差分信号传输：

• 逻辑1：A线电压比B线高至少200mV
• 逻辑0：B线电压比A线高至少200mV

这种差分传输方式带来了三大天然优势：

1. 抗共模干扰能力强（工业现场常见）
2. 传输距离远（理论可达1200米）
3. 支持多点通信（最多32个节点）

1.2 芯片内部架构揭秘

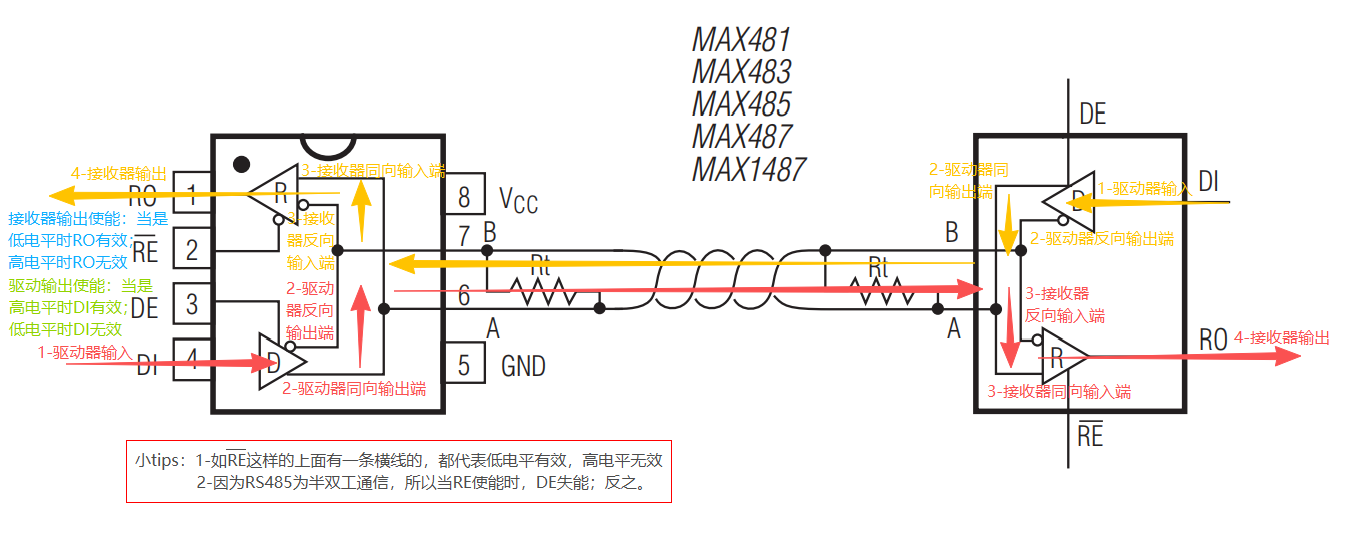

拆解MAX485的内部框图（见图1），可以看到三个关键模块：

1. 差分驱动器：将TTL信号转换为RS485差分信号
2. 差分接收器：将RS485信号还原为TTL电平
3. 使能控制逻辑：管理收发状态切换

关键提示：RE（接收使能）和DE（发送使能）引脚不能同时有效，典型接法是共用一个MCU控制引脚，通过高低电平切换收发状态。

2. 硬件设计实战要点

2.1 典型应用电路设计

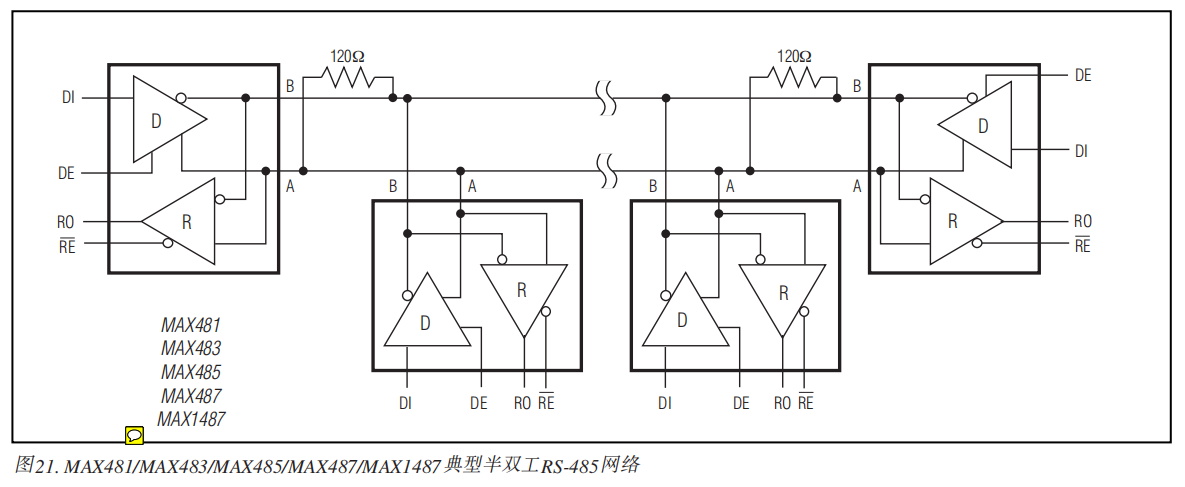

一个可靠的MAX485电路需要包含以下要素（参考图2）：

• 终端电阻（120Ω）：匹配传输线特性阻抗
• 上下拉电阻：确保空闲状态确定
• TVS二极管：防护ESD和浪涌
• 自恢复保险丝：过流保护

2.2 PCB布局黄金法则

在多个工业项目中，我总结出这些布线经验：

1. 差分对走线：

   • 保持等长（长度差<5mm）
   • 间距一致（3W原则）
   • 避免90°拐角（用45°或圆弧）

2. 接地处理：

   • 单点接地（避免地环路）
   • 隔离地平面（数字/模拟分开）

3. 电源去耦：

   • 0.1μF陶瓷电容靠近VCC
   • 再加10μF钽电容稳压

血泪教训：曾因忽略终端电阻导致通信不稳定，波形出现明显振铃现象。后来用网络分析仪测量发现阻抗不匹配，添加120Ω电阻后问题立即解决。

3. 通信协议与软件实现

3.1 典型通信时序分析

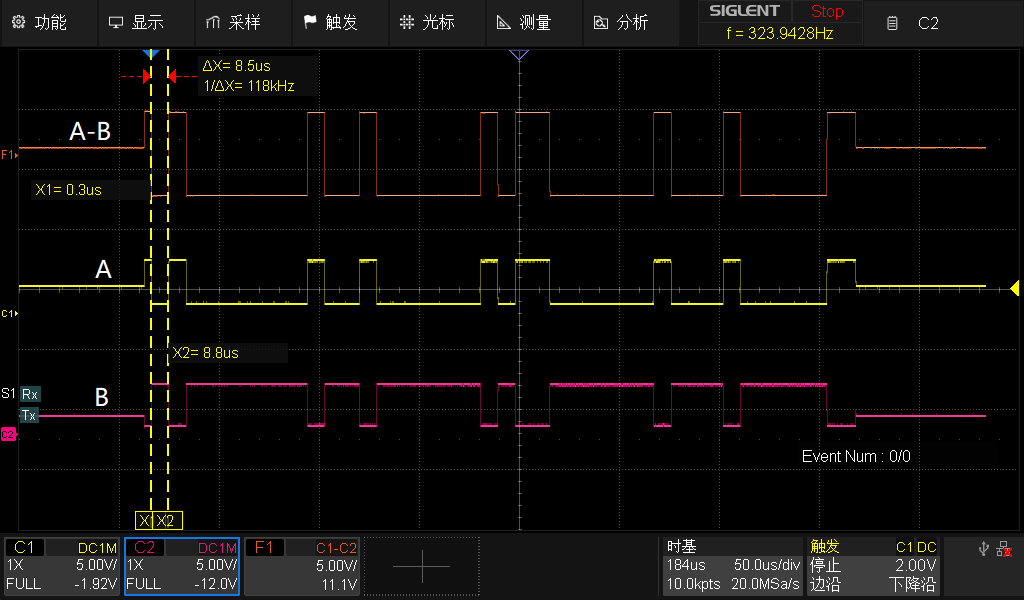

通过示波器捕获的实际波形（图3）可以清晰看到：

• 起始位：A-B电压从空闲状态（通常B>A）跳变
• 数据位：每个比特周期保持稳定的压差
• 停止位：恢复空闲状态

3.2 软件驱动开发要点

基于STM32的典型驱动代码框架：

c复制// 初始化GPIO和USART
void RS485_Init(void) {
    // 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOx, ENABLE);

    // 配置控制引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_x;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOx, &GPIO_InitStructure);

    // USART初始化（略）
}

// 发送数据
void RS485_Send(uint8_t *buf, uint16_t len) {
    RS485_TX_ENABLE();  // 使能发送
    HAL_UART_Transmit(&huartx, buf, len, 100);
    while(__HAL_UART_GET_FLAG(&huartx, UART_FLAG_TC)==RESET); // 等待发送完成
    RS485_RX_ENABLE();  // 切换回接收
}

关键细节：发送完成后必须等待TC（传输完成）标志，而非TXE（发送寄存器空），否则最后1-2个字节可能丢失。

4. 实测案例深度剖析

4.1 实验平台搭建

使用正点原子精英板实测配置：

• MCU：STM32F103ZET6
• 供电：12V DC输入
• 测试设备：DSO-X 2002A示波器
• 测试数据：0x01, 0x02, 0x03, 0x04

4.2 波形解码实战

图4展示的A-B差分波形解析过程：

1. 起始位：A-B从-7V跳变到+7V（下降沿触发）
2. 数据位（LSB first）：
   • 0x01：00000001（实际波形10000000）
   • 0x02：00000010（01000000）
   • 0x03：00000011（11000000）
   • 0x04：00000100（00100000）
3. 停止位：恢复负电压

4.3 电压差争议解答

关于RS485电平标准的常见误解澄清：

• 标准规定：|A-B|≥200mV即可识别
• 实际测量：驱动端压差通常达5-7V
• 本质原因：
  • 驱动能力余量（确保长距离传输后仍满足200mV）
  • 抗干扰需求（工业环境噪声可能达数伏）

5. 工程应用中的疑难排解

5.1 典型故障现象及对策

5.2 抗干扰设计进阶技巧

在电厂自动化项目中积累的实战经验：

1. 光电隔离方案：

   • 使用ISO722隔离芯片
   • 隔离电源模块供电
   • 完全隔离地平面

2. 线缆选择：

   • 屏蔽层单端接地（控制室端）
   • 截面积≥0.75mm²
   • 阻抗120±10Ω

3. 软件容错：

   • CRC校验（推荐CRC-16）
   • 超时重传机制
   • 心跳包监测

6. 技术演进与选型建议

6.1 新型替代方案对比

6.2 设计决策树

根据项目需求选择合适方案：

1. 需要电气隔离？→ 选ADM2587E
2. 供电电压3.3V？→ 选MAX3485
3. 通信速率>10Mbps？→ 选SN65HVD72
4. 成本敏感型项目？→ 选SP3485

在完成多个RS485项目后，我特别建议在原型阶段就进行以下测试：

• 满负载压力测试（所有节点同时通信）
• 静电放电测试（接触放电±8kV）
• 长距离模拟测试（使用衰减网络）
• 高温老化测试（85℃连续工作24小时）

这些前期验证能大幅降低现场故障率。最后分享一个实用技巧：在调试多设备网络时，可以先用USB转485适配器单独测试每个节点，再逐步组网，这种"分治法"能快速定位问题节点。
