SOIC-8封装焊盘设计：IPC标准与经验公式对比

1. SOIC-8封装设计争议：当经验公式遇上行业标准

上周我在设计一块FPGA外围电路板时，遇到了一个看似简单却让我纠结许久的问题——SOIC-8封装的焊盘尺寸到底该怎么定？事情源于我在某培训机构网课中学到的"经验公式"与IPC-7351标准计算结果之间0.2mm的差异。这个看似微小的差距，在实际PCB制造中可能意味着焊接良率5%以上的波动。

作为有八年经验的PCB工程师，我深知封装设计是硬件开发中最基础也最易被忽视的环节。一个不合理的焊盘设计，轻则导致贴片偏移，重则引发批量性虚焊。特别是在嵌入式硬件开发中，SOIC-8这类基础封装的使用频率极高，其设计合理性直接影响整个产品的可靠性。

2. 器件尺寸解读：从Datasheet到设计参数

2.1 关键尺寸提取

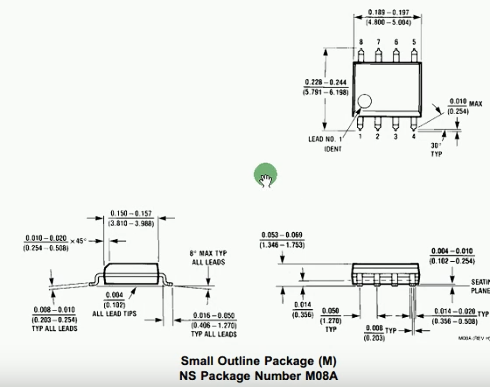

首先我们需要准确理解器件手册中的尺寸定义。下图是典型SOIC-8封装的机械尺寸图：

通过仔细研读，我们可以提取以下关键尺寸参数（单位：mm）：

注意：很多工程师容易混淆引脚长度T的测量基准点。正确测量应从器件本体边缘（非引脚弯曲处）到引脚末端，这个细节直接影响后续计算准确性。

2.2 尺寸公差分析

从表中可以看出，SOIC-8封装的尺寸存在明显公差范围：

• 总长度L的波动达0.407mm（6.198-5.791）
• 引脚长度T的差异更大，达到0.864mm（1.27-0.406）
• 引脚宽度W也有0.152mm的变化范围

这些公差在实际生产中会累积叠加，这也是IPC标准采用统计方法计算的根本原因。我曾遇到过因忽视公差导致的问题：某批次芯片的引脚长度偏短，而焊盘按最大值设计，结果出现大规模虚焊。

3. IPC-7351标准计算详解

3.1 标准核心思想

IPC-7351的精髓在于其系统化的公差分配方法。它考虑了三类关键因素：

1. 元件自身公差（来自器件规格书）
2. PCB制造公差（取决于板厂工艺能力）
3. 贴装设备精度（与SMT设备相关）

标准采用RSS（Root Sum Square）统计方法，因为所有公差同时出现极限值的概率极低。这种思路与硬件工程中的六西格玛设计理念一脉相承。

3.2 密度等级选择

IPC定义了三种密度等级：

• A级（最大）：适用于军工、航天等高可靠性场景
• B级（适中）：常规消费电子推荐值
• C级（最小）：用于手机等空间受限产品

对于SOIC-8封装，标准给出的填充值如下（单位：mm）：

3.3 详细计算过程

3.3.1 基础参数设定

假设常规生产工艺：

• PCB制造公差 F = 0.1 mm
• 贴装公差 P = 0.2 mm

3.3.2 公差项计算

首先计算各方向的累积公差：

3.3.3 RSS统计计算

采用平方和开方法计算综合公差：

3.3.4 B级密度计算结果

使用B级填充值进行计算：

单个焊盘长度 = (6.956 - 2.539)/2 ≈ 2.21 mm

3.3.5 C级密度计算结果

使用C级填充值：

单个焊盘长度 = (6.556 - 2.739)/2 ≈ 1.91 mm

4. 培训经验公式解析

4.1 长度计算逻辑

培训老师的方法非常简化：

1. 取引脚长度平均值：(0.406+1.27)/2 ≈ 0.8mm
2. 两侧各加补偿量：0.6mm（内侧）+0.6mm（外侧）
3. 总长：0.8 + 0.6 + 0.6 = 2.0mm

4.2 宽度计算逻辑

同样采用简化方法：

1. 取引脚宽度平均值：(0.356+0.508)/2 ≈ 0.4mm
2. 两侧各加0.1mm补偿
3. 总宽：0.4 + 0.1 + 0.1 = 0.6mm

4.3 方法优缺点

优点：

• 计算简单，易于记忆
• 适合快速估算
• 多数情况下"能用"

缺点：

• 忽视公差累积效应
• 宽度补偿偏小（仅0.1mm vs IPC的0.27mm RSS）
• 无法适应不同密度需求

5. 三种结果对比分析

5.1 长度差异原因

• IPC B级比培训公式长0.21mm：主要因为较大的趾部填充(0.35mm)和跟部RSS影响
• IPC C级比培训公式短0.09mm：由于采用最小趾部填充(0.15mm)

5.2 宽度差异关键

培训公式的0.6mm宽度明显小于IPC计算结果：

• 比B级窄0.09mm
• 比C级窄0.05mm

这可能导致以下风险：

1. 当引脚宽度偏大(0.508mm)时，实际侧边间隙仅剩(0.6-0.508)/2=0.046mm
2. 考虑贴装偏差±0.2mm，可能出现引脚悬空

6. 工程实践建议

6.1 选择依据

根据产品类型选择合适等级：

6.2 特殊情形处理

当空间极度受限必须使用培训公式值时：

1. 必须验证以下工艺能力：
   • PCB蚀刻精度：±0.05mm以内
   • 贴片机精度：±0.15mm以内
   • 钢网开口需适当外延
2. 建议做小批量试产验证
3. 加强焊后AOI检测

6.3 设计检查清单

在实际项目中，我习惯用以下清单核对封装设计：

1. [ ] 确认器件尺寸公差已全部考虑
2. [ ] 核对当前产品的密度等级要求
3. [ ] 评估板厂工艺能力是否匹配
4. [ ] 检查贴片机精度是否达标
5. [ ] 预留返修空间（特别是BGA周边）

7. 常见问题与解决方案

7.1 焊接不良案例分析

案例1：引脚虚焊

• 现象：SOIC-8器件一侧引脚批量性虚焊
• 分析：焊盘长度采用培训公式2.0mm，而该批次芯片引脚偏短（接近0.406mm）
• 解决：改用IPC B级2.21mm设计，增加趾部接触面积

案例2：桥接短路

• 现象：相邻引脚间锡桥
• 分析：采用IPC B级0.69mm宽度，但钢网开口未相应调整
• 解决：优化钢网开口宽度为焊盘的80%（约0.55mm）

7.2 工艺调整建议

当必须使用较小焊盘时，可通过工艺补偿：

1. 钢网设计：
   • 厚度减薄至0.1mm
   • 开口内缩0.05mm
2. 焊膏选择：
   • 选用4号粉（20-38μm）
   • 高活性焊膏
3. 回流曲线：
   • 延长预热时间
   • 峰值温度提高5-10℃

8. 设计决策思路

经过这个案例，我总结出封装设计的决策流程：

1. 明确需求：确定产品类型（消费/工业/军用）和空间限制
2. 收集数据：获取完整的器件尺寸和公差参数
3. 工艺评估：确认板厂和SMT车间的能力水平
4. 方案选择：
   • 高可靠性需求 → IPC A级
   • 常规产品 → IPC B级
   • 空间优先且工艺强 → IPC C级
   • 紧急原型可用培训公式，但需知风险
5. 设计验证：
   • 使用3D模型检查器件与焊盘匹配
   • 制作首板进行贴装验证
6. 批量监控：
   • 统计前3批次的焊接良率
   • 必要时微调焊盘尺寸

在最近的一个FPGA项目中，我们最初采用培训公式设计外围存储器封装，量产时出现约3%的焊接不良。后改用IPC B级标准，不良率降至0.5%以下，虽然板面积增加了2%，但综合成本反而降低。这个经验让我深刻理解到：硬件开发中没有"放之四海而皆准"的简单公式，只有基于标准的工程判断才能做出最优设计。
