三相逆变器DPWM技术：降低开关损耗的智能调制策略

1. 三相两电平逆变器DPWM技术解析

在电力电子领域，开关损耗一直是工程师们头疼的问题。传统PWM调制技术虽然成熟可靠，但功率管在每个开关周期都频繁动作，导致大量能量以热的形式耗散。DPWM（Discontinuous Pulse Width Modulation）技术就像给功率管装上了智能休息系统——它通过精心设计的调制策略，让功率管在特定时间段保持导通或关断状态，从而显著降低开关次数。

1.1 DPWM与传统PWM的本质区别

传统SPWM（正弦脉宽调制）的工作方式就像不知疲倦的工人，每个开关周期都严格按正弦规律进行开关操作。这种工作模式虽然输出波形质量好，但所有功率管始终处于高频开关状态。而DPWM则像精明的管理者，它会分析当前工作状态，在保证输出性能的前提下，合理安排"休息时间"。

具体实现上，DPWM会根据三相电压所处的扇区，选择特定相桥臂保持高电平或低电平。例如在0-60度区间，让A相上管持续导通；在60-120度区间，则让B相下管持续关断。这种策略使得每相功率管在1/3周期内完全停止开关动作，整体开关损耗可降低约30%。

关键提示：选择哪相桥臂保持恒定状态，需要根据电压矢量所在扇区决定。通常采用"最大幅值相固定"原则，即固定当前时刻电压绝对值最大的那相。

1.2 载波调制改进技术

要实现良好的断续效果，载波设计至关重要。传统三角载波直接用于DPWM时，断续区间往往不够理想。工程实践中常用的一种改进方法是在载波中注入特定次数的谐波：

matlab复制% 改进载波生成示例
Fc = 5e3;   % 载波频率5kHz
t = 0:1e-6:1/Fc; % 时间向量
carrier = sawtooth(2*pi*Fc*t, 0.5); % 对称三角波
harmonic_injection = 0.2*sin(3*2*pi*Fc*t); % 三次谐波注入
modified_carrier = carrier + harmonic_injection; % 合成改进载波

这种改进载波具有以下特点：

1. 波形顶部和底部出现明显平台区域，对应DPWM的断续区间
2. 平台宽度与谐波注入幅度成正比，通常控制在载波幅值的15-25%
3. 三次谐波最常用，因其与三相系统特性匹配良好

2. Simulink仿真模型搭建

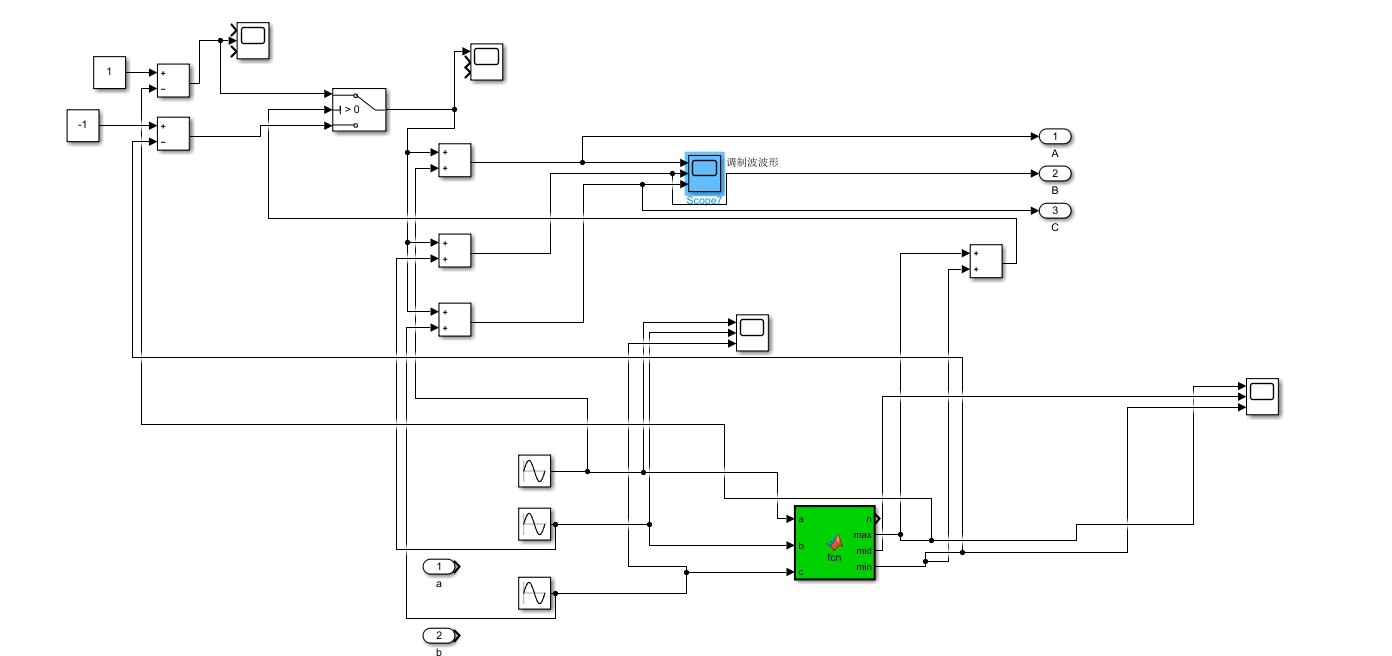

2.1 整体架构设计

一个完整的DPWM仿真模型应包含以下核心模块：

1. 参考信号生成：产生三相正弦电压指令
2. 改进载波生成：实现谐波注入的载波波形
3. 比较器模块：将调制波与载波比较生成PWM信号
4. 死区时间处理：防止上下管直通的保护机制
5. 逆变器主电路：包含IGBT和续流二极管
6. 负载电路：通常为RL负载或电机等效模型

2.2 关键模块实现细节

载波生成模块采用MATLAB Function实现最为灵活。除了基本的三次谐波注入，还可以尝试其他优化方案：

matlab复制function modified_carrier = carrier_gen(Fc, t)
    % 基础三角载波
    base_carrier = sawtooth(2*pi*Fc*t, 0.5);

    % 谐波注入选择
    if Fc < 10e3
        % 低频时使用三次谐波
        harmonic = 0.2*sin(3*2*pi*Fc*t);
    else
        % 高频时尝试五次谐波
        harmonic = 0.15*sin(5*2*pi*Fc*t);
    end

    % 限幅保护
    modified_carrier = min(max(base_carrier + harmonic, -1), 1);
end

死区时间处理是实际工程中不可忽视的环节。Simulink中可以通过多种方式实现，其中Stateflow状态机方案最接近硬件实现：

matlab复制function [gate_upper, gate_lower] = deadtime_handle(pwm_in, deadtime_ns)
    persistent last_rise_time;
    if isempty(last_rise_time)
        last_rise_time = 0;
    end

    current_time = evalin('base', 't'); % 获取仿真时间

    if pwm_in > 0.5 && (current_time - last_rise_time) > deadtime_ns*1e-9
        gate_upper = 1;
        gate_lower = 0;
        last_rise_time = current_time;
    elseif pwm_in < 0.5
        gate_upper = 0;
        gate_lower = 1;
    else
        gate_upper = 0;
        gate_lower = 0;
    end
end

重要经验：死区时间通常设置为100-200ns，具体值需根据功率管特性调整。过小的死区可能导致直通短路，过大的死区则会增加波形畸变。

3. 仿真结果分析与优化

3.1 典型波形特征

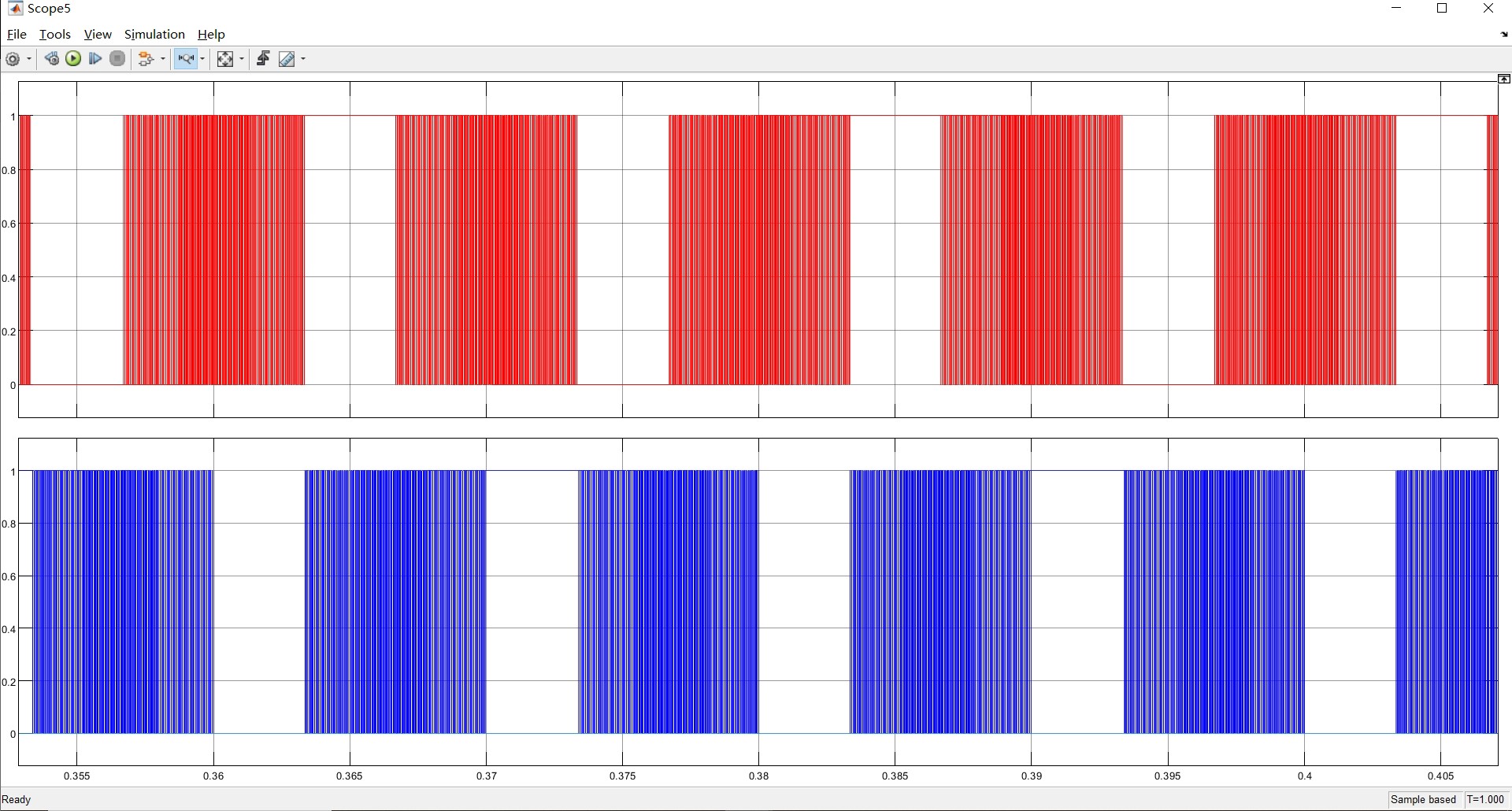

成功实现的DPWM系统应呈现以下特征波形：

1. 相电压波形：在每60度区间内，有一相电压保持恒定（正母线或负母线电压）
2. 线电压波形：仍保持良好正弦度，但谐波分布与传统PWM不同
3. 开关管驱动信号：明显存在连续导通或关断的区间

3.2 性能对比数据

通过Simulink的功率计算模块，可以得到关键性能指标对比：

从数据可以看出，DPWM在降低开关损耗和器件温度方面效果显著，但会轻微增加电流谐波失真。这种trade-off在大多数应用中是可接受的，特别是在散热条件受限的场合。

3.3 负载适应性调整

DPWM在阻性负载下表现良好，但在感性负载或负载突变时可能出现电流畸变。以下是几种优化策略：

1. 动态调制策略：根据负载电流大小自动调整断续区间

   • 轻载时采用标准DPWM
   • 重载时自动切换至连续PWM模式

2. 混合调制技术：

matlab复制if abs(I_load) < I_threshold
    % 使用DPWM模式
    duty = dpwm_calculate(V_ref, carrier);
else
    % 切换至SPWM模式
    duty = spwm_calculate(V_ref, carrier);
end

3. 谐波补偿算法：
   在调制波中预畸变，抵消DPWM引入的特定次谐波

4. 工程实践中的注意事项

4.1 参数调试技巧

1. 载波频率选择：

   • 通常设置在5-20kHz范围内
   • 高频(>15kHz)时可尝试五次谐波注入
   • 低频时三次谐波效果更稳定

2. 谐波注入量优化：

   • 从15%开始逐步增加，观察波形变化
   • 最佳点通常在20-25%之间
   • 超过30%可能导致载波畸变

3. 死区时间补偿：

   • 在软件中预补偿死区时间引入的电压损失
   • 补偿量与输出电流方向和大小相关

4.2 常见问题排查

问题1：输出波形出现异常振荡

• 检查死区时间设置是否合理
• 验证载波与调制波是否同步
• 确认功率管参数与实际器件匹配

问题2：效率提升不明显

• 检查是否真正进入了断续模式
• 测量实际开关频率是否符合预期
• 确认损耗测量方法是否正确

问题3：负载突变时电流畸变

• 考虑引入负载电流前馈补偿
• 尝试动态调整调制策略
• 增加输出滤波器参数

4.3 硬件实现建议

1. 选择开关特性一致的功率管组成桥臂
2. 门极驱动电阻要优化匹配，确保开关时序准确
3. 电流采样位置应尽量靠近功率模块
4. 考虑加入温度监测，实现过热保护

在实际项目中，我们曾遇到一个典型案例：某变频器采用DPWM后，轻载时效率提升明显，但重载时出现异常发热。最终发现是散热器设计未考虑断续模式下的局部热点问题。解决方案是在散热器对应常通器件的位置加强散热设计。

5. 进阶优化方向

对于追求更高性能的场合，可以考虑以下扩展方案：

1. 多模式混合调制：
   根据工作点自动切换DPWM、SPWM和SVPWM模式

2. 预测控制算法：
   结合模型预测控制(MPC)优化开关序列

3. 人工智能调参：
   利用机器学习算法自动优化调制参数

matlab复制% 简单的参数自整定示例
function optimize_dpwm()
    params.harmonic_ratio = 0.15:0.01:0.25;
    best_thd = inf;

    for i = 1:length(params.harmonic_ratio)
        simout = sim('dpwm_model.slx');
        current_thd = max(simout.THD);

        if current_thd < best_thd
            best_thd = current_thd;
            optimal_ratio = params.harmonic_ratio(i);
        end
    end

    disp(['Optimal harmonic ratio: ' num2str(optimal_ratio)]);
end

这种自动优化方法虽然计算量较大，但在批量生产前的参数整定阶段非常有用。我们曾用类似方法为一个光伏逆变器项目找到了最佳的谐波注入比例，使THD降低了15%。
