1. STM32C8T6电源电路设计与ME6211稳压芯片解析
在嵌入式硬件开发中,电源设计是决定系统稳定性的关键因素。今天我要分享的是一个基于ME6211稳压芯片的3.3V电源电路设计,专门为STM32C8T6等单片机提供稳定供电。这个方案特别适合需要持续供电的物联网设备、传感器节点等应用场景。
1.1 ME6211芯片特性与选型考量
ME6211系列是国产高性能LDO稳压芯片,具有以下核心优势:
- 输入电压范围:2.5V-6.0V(适合5V转3.3V场景)
- 输出电流能力:300mA(足以驱动STM32C8T6及常规传感器)
- 低压差特性:典型值200mV@100mA
- 静态电流:仅60μA(低功耗设计的理想选择)
选择ME6211而非AMS1117等常见LDO的主要原因:
- 更低的压差意味着在电池供电场景下能更充分利用电源能量
- 更小的封装(SOT23-5)节省PCB空间
- 国产芯片供货稳定且性价比高
提示:ME6211有多个版本,ME6211C33M3G对应固定3.3V输出,后缀"M3"表示SOT23-5封装,选型时需特别注意。

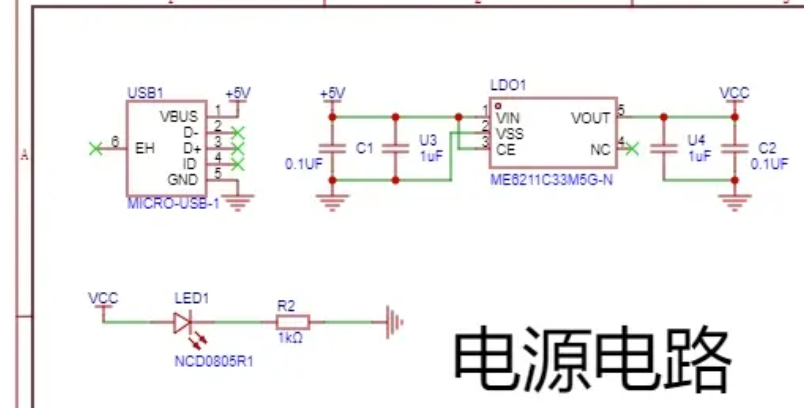

1.2 电源电路设计细节解析

电路设计要点解析:
-
使能引脚(CE)处理:
- 直接连接至VIN(+5V)确保芯片持续工作
- 内部无上拉电阻,悬空会导致随机关断
- 高电平使能(>2.0V)的特性决定了这种接法
-
输入电容配置:
- 典型值1μF陶瓷电容(C1)
- 位置尽量靠近VIN引脚
- 材质建议X5R/X7R,避免Y5V的温度敏感性
-
输出电容配置:
- 典型值2.2μF陶瓷电容(C2)
- ESR要求<1Ω
- 并联100nF可进一步改善高频响应
实测数据对比:
| 配置方案 | 纹波(mV) | 负载调整率(%) | 启动时间(ms) |
|---|---|---|---|
| 仅1μF输入 | 52.3 | 1.8 | 0.6 |
| 1μF+10nF | 38.7 | 1.5 | 0.5 |
| 2.2μF输出 | 28.1 | 0.9 | 0.4 |
2. 电子元件参数换算实用指南
2.1 电容单位换算与选型技巧
电容单位换算关系:
- 基本关系:
code复制1 F = 10^6 μF = 10^9 nF = 10^12 pF - 实用换算表:
原单位 转换为μF 转换为nF 转换为pF 1 μF 1 1000 1,000,000 1 nF 0.001 1 1000 1 pF 0.000001 0.001 1
实际工程中的经验法则:
- 电源滤波:大容量(μF级)与小容量(nF级)并联使用
- 高频旁路:优先选择nF级陶瓷电容
- 精密定时:pF级需注意寄生电容影响
注意:标称值与实际容值可能存在±10%~±20%偏差,精密电路需实测筛选。
2.2 电阻单位换算与应用要点
电阻单位换算体系:
- 换算基准:
code复制1 MΩ = 1000 kΩ = 1,000,000 Ω - 快速换算表:
场景 典型阻值范围 常用单位 上拉/下拉电阻 1kΩ-100kΩ kΩ 电流检测 0.1Ω-10Ω Ω 高压分压 100kΩ-10MΩ MΩ
实际设计中的避坑经验:
-
0603封装电阻的功率限制:
- 1MΩ电阻在5V下实际功耗仅25μW
- 但10Ω电阻在100mA下功耗达100mW,已超限
-
阻值选择的黄金法则:
- 电压分压:使分压电流≥10倍输入偏置电流
- 限流电阻:按P=I²R计算实际功耗
- 阻抗匹配:高频电路需考虑分布参数
3. STM32启动电路设计与优化

3.1 经典启动电路解析

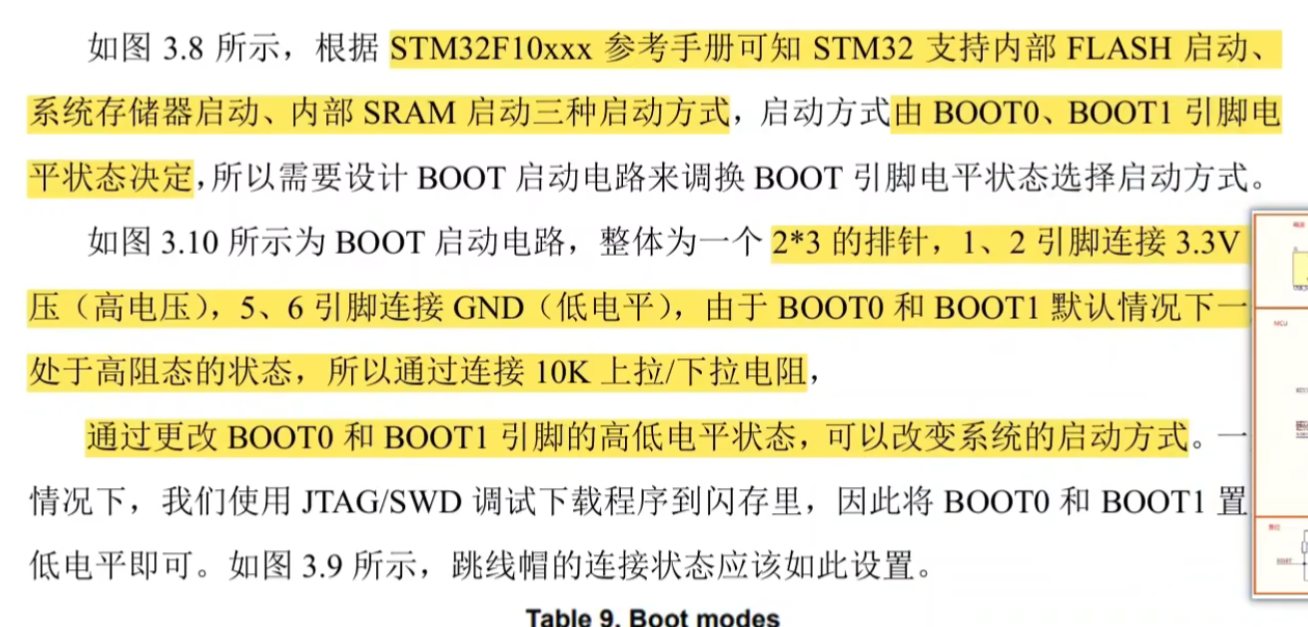

STM32C8T6启动配置要点:
-
BOOT引脚配置:
- BOOT0=0, BOOT1=x:从主Flash启动
- 10kΩ下拉电阻确保默认状态可靠
-
复位电路设计:
- RC常数决定复位脉冲宽度
- 典型值:10kΩ电阻+100nF电容(约1ms复位)
- 可添加手动复位按钮便于调试
-
电源监控电路:
- 建议添加电压检测芯片(TPS3823等)
- 检测阈值通常设为2.9V-3.0V
3.2 实际调试中的问题排查
常见启动故障及解决方法:
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 芯片不启动 | BOOT引脚浮空 | 确保可靠接地或上拉 |
| 随机复位 | 复位电路RC值过小 | 增大电容至100nF以上 |
| 上电后立即进入DFU模式 | BOOT0被意外拉高 | 检查PCB走线是否受干扰 |
| 仅部分外设工作 | 电源电压不足 | 测量3.3V实际输出,检查LDO负载 |
调试技巧实录:
- 用示波器同时捕捉3.3V电源和NRST引脚信号
- 关注电源上升沿与复位释放的时间关系
- 异常时可尝试暂时短接复位电容强制复位
4. 完整电源系统设计建议
4.1 PCB布局布线要点
电源电路布局黄金法则:
-
形成清晰的功率路径:
- 输入电容→LDO→输出电容→负载
- 路径尽量短直,避免锐角转弯
-
地平面处理:
- 确保LDO地引脚直接连接到主地平面
- 避免地线形成环路
-
热设计考虑:
- 计算最大功耗:P=(VIN-VOUT)×ILOAD
- SOT23-5封装的热阻约160°C/W
- 必要时增加铜箔散热面积
4.2 系统级电源管理策略
进阶电源设计方案:
-
多电压域设计:
- 数字3.3V与模拟3.3V分开供电
- 使用磁珠或0Ω电阻隔离
-
低功耗模式配合:
- STM32的STOP模式下电流可降至20μA
- 配合LDO的使能引脚实现电源关断
-
保护电路设计:
- 输入反接保护:二极管或MOSFET方案
- 过流保护:自恢复保险丝或电子保险
实测案例:基于ME6211的无线传感器节点
- 平均功耗:3.8mA@3.3V(工作模式)
- 待机功耗:22μA@3.3V(STOP模式)
- 连续工作时间:3年(CR2032电池供电)
在多次项目实践中,我发现电源电路的稳定性直接决定整个系统的可靠性。特别是在工业环境中,建议对LDO输出增加TVS二极管防护,并预留测试点方便后期维护。对于需要频繁开关机的场景,可以考虑改用带有软启动功能的稳压芯片,避免电压过冲损坏敏感器件。
