三菱PLC与组态王在恒压供水系统中的协同应用

1. 恒压供水系统实战解析：三菱PLC与组态王协同方案

去年参与城中村供水改造项目时，我和团队采用三菱FX5U PLC+组态王+变频器的方案，成功实现了稳定供水压力波动控制在±0.02MPa以内。这种组合最大的优势在于：PLC负责实时控制，组态王提供可视化监控，变频器精准调节水泵转速，三者各司其职又紧密配合。

核心控制逻辑其实很直观：压力变送器检测管网实际压力→PLC比较设定值与实际值→PID运算输出频率指令→变频器调节电机转速→水泵改变出水流量→压力趋于稳定。但要让这个闭环系统真正稳定运行，需要处理好以下几个关键点：

1. 信号采集的准确性：4-20mA模拟量信号易受干扰
2. PID参数整定的合理性：水系统具有大惯性特点
3. 变频器响应的实时性：加速/减速时间设置不当会产生水锤
4. 异常情况的处理机制：如小流量工况、突然断电等

2. 硬件系统搭建详解

2.1 设备选型与IO规划

我们选择的硬件配置清单如下：

• 主控制器：三菱FX5U-32MT/ES（16DI/16DO）
• 模拟量模块：FX5-4AD（4通道AI）
• 变频器：三菱FR-D720S（0.75kW）
• 压力变送器：量程0-0.6MPa，输出4-20mA
• HMI：组态王TPC7062KX

IO分配表特别要注意信号类型匹配：

关键提示：模拟量输入一定要做信号隔离，我们在现场曾因电机干扰导致压力值跳变，后来在变送器输出端加装信号隔离器后问题解决。

2.2 电气接线要点

主电路接线顺序：

1. 空开→接触器→变频器主端子(R/S/T)
2. 变频器输出端子(U/V/W)→电机
3. PE线必须可靠接地

控制回路注意事项：

• 模拟量信号采用屏蔽双绞线，屏蔽层单端接地
• 变频器控制线(启动/频率指令)与动力线分开走线
• 在PLC输出端与变频器输入端之间加装中间继电器

（实际接线时需参照设备手册的端子定义）

3. PLC程序设计精要

3.1 量程转换处理

压力变送器的4-20mA信号经AD转换后变成0-4000的数字量，需要转换为工程值：

code复制|--[MOV K4000 D200]--|  //设定值存储(4000=0.6MPa)
|--[DIV D100 K6666 D110]--|  //实际压力转换(4000/0.6=6666)

这个转换系数需要根据实际变送器量程计算，比如0-1MPa量程的系数应为4000/1=4000。

3.2 PID控制核心逻辑

三菱FX5U内置PID指令非常实用，关键参数设置：

code复制|--[PID D100 D200 D300]--|
//D100:实际压力值(已转换)
//D200:设定压力值
//D300:输出频率(0-4000对应0-50Hz)

PID参数整定经验：

1. 先设Ti=9999(关闭积分)，Td=0(关闭微分)
2. 逐渐增大Kp直到系统出现轻微振荡
3. 取振荡时Kp值的60%作为最终比例带
4. 然后慢慢减小Ti直到消除静差
5. 最后可适当加入微分作用

实测技巧：对于供水系统，建议采样周期设为200-500ms，水压变化较慢，太短的周期反而会引起震荡。

3.3 变频器控制程序

频率指令输出程序：

code复制|--[TO K2 K12 D300 K1]--|
//K2:模块编号
//K12:缓冲区地址
//D300:频率指令值
//K1:写入点数

启停控制逻辑：

• Y0=ON时启动变频器
• X0=ON时立即停机并报警
• 增加运行延时和停止延时缓冲

4. 组态王监控系统开发

4.1 动态画面设计

压力监控画面关键元素：

1. 实时压力表盘(指针动画)
2. 设定值/实际值双曲线趋势图
3. 水泵运行状态指示灯
4. 报警历史记录表格

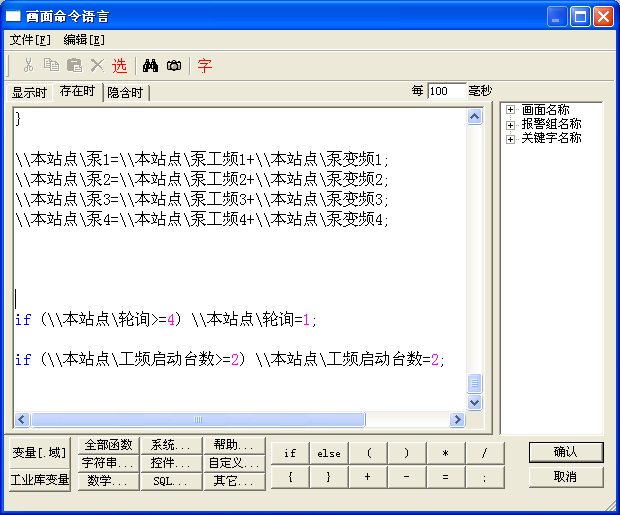

管道流动效果实现脚本：

vb复制If 运行状态 = 1 Then
    FillColor = RGB(0,255,0)
    FlowSpeed = (实际压力/设定压力)*100
Else
    FillColor = RGB(255,0,0)
End If

4.2 报警管理策略

我们设计了三级报警机制：

1. 预警：压力偏差>5%持续10秒
2. 一般报警：压力偏差>10%或变频器警告
3. 严重报警：压力超限或变频器故障

报警记录包含以下字段：

• 报警时间(精确到毫秒)
• 报警类型
• 当前压力值
• 设备状态快照

4.3 参数保存与恢复

使用组态王的"参数保存"功能实现：

vb复制//保存参数
SaveData "C:\Parameter\set1.dat"
//加载参数
LoadData "C:\Parameter\set1.dat"

设置定时自动保存(如每6小时)，同时提供手动保存按钮。

5. 现场调试避坑指南

5.1 常见问题解决方案

我们遇到的典型问题及解决方法：

5.2 特殊工况处理

小流量时段解决方案：

1. 增加休眠唤醒功能
2. 设置压力带控制(如0.35-0.4MPa)
3. 加装小流量旁通阀

突然断电应对措施：

1. PLC配置断电保持寄存器
2. 组态王启用自动参数保存
3. 变频器设置自动重启功能

5.3 系统优化技巧

1. 在PLC中增加"软启动"功能，开机时压力设定值缓慢上升
2. 趋势图显示增加移动平均滤波，曲线更平滑
3. 关键参数设置修改权限密码
4. 定期备份工程文件(我们坚持每周备份)

这套系统经过三个月的连续运行测试，在早晚用水高峰期间压力波动始终控制在±0.02MPa以内，水泵启停次数从原来的每小时30次降低到3-5次，节能效果明显。最大的收获是形成了标准化程序模块，下次类似项目可以直接复用，只需调整IO映射和少量参数。
