1. 分布式驱动电动汽车建模核心思路
作为一名在车辆动力学控制领域摸爬滚打多年的工程师，我最近完成了一个极具挑战性的项目——基于MATLAB的分布式驱动电动汽车整车建模与稳定性控制。这种四轮独立驱动的电动车建模与传统集中式驱动有着本质区别，每个轮毂电机都可以独立控制，就像给汽车装上了四个可以精确调节的"智能脚"。
七自由度整车模型是这个系统的灵魂所在。不同于常见的四自由度模型，我们的架构包含：
- 车身运动：纵向（X轴）、侧向（Y轴）、横摆（绕Z轴旋转）
- 四个车轮：各自独立的旋转自由度
- 关键耦合关系：轮胎与地面的非线性相互作用
特别提示：魔术公式(Magic Formula)轮胎模型虽然需要17个参数，但其对轮胎非线性特性的刻画精度，在极限工况仿真中至关重要。建议先通过台架试验获取准确的轮胎参数。
2. 动力学方程构建与实现细节
2.1 核心动力学方程解析
整车动力学建模就像搭建一个精密的多维天平，需要考虑所有方向的力与力矩平衡。以纵向动力学为例，其微分方程揭示了速度变化与各种力的关系：
matlab复制% 纵向动力学方程实现
function dudt = longitudinal_dynamics(u, v, r, Fxi, Fyi, delta, m)
dudt = (sum(Fxi.*cos(delta) - Fyi.*sin(delta)))/m + v.*r;
end
其中Fxi和Fyi分别表示四个轮胎的纵向力和侧向力，delta是转向角。这个方程看似简单，但每个变量的计算都暗藏玄机。
2.2 轮胎力计算的艺术
轮胎力的计算是整个模型中最棘手的部分。我们采用Pacejka魔术公式，其MATLAB实现核心如下：
matlab复制function [Fx, Fy] = magic_formula(slip_ratio, slip_angle, Fz, params)
% params包含B,C,D,E等17个魔术公式参数
Sh = params(9)*Fz + params(10);
Sv = params(11)*Fz + params(12);
...
Fx = Dx*sin(Cx*atan(Bx*phi_x - Ex*(Bx*phi_x - atan(Bx*phi_x)))) + Sv;
end
实战经验：在高速转弯制动工况下，轮胎力的计算频率至少需要1000Hz，否则会出现数值振荡。建议使用MATLAB的S-function实现，而非简单的脚本函数。

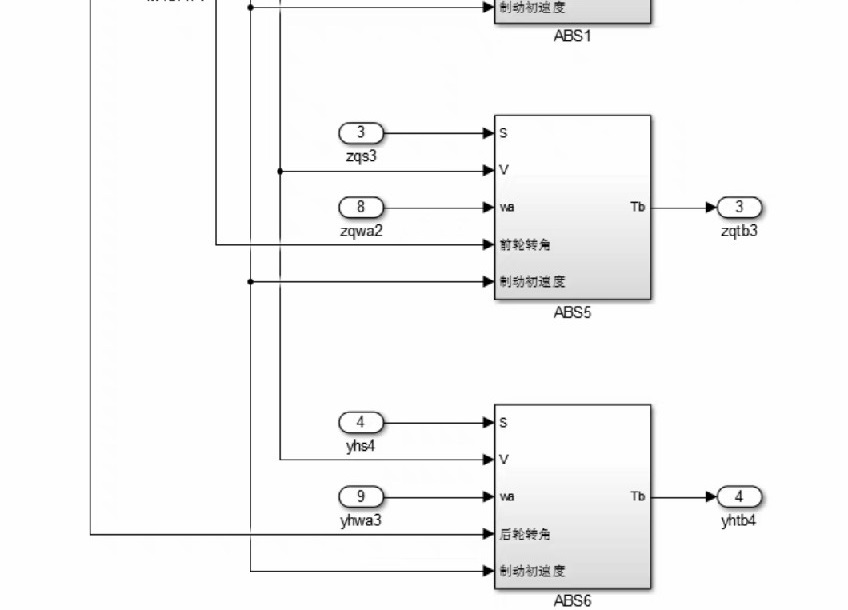

3. 混合控制策略设计与实现
3.1 模糊逻辑与门限值的完美结合
传统ABS控制采用固定滑移率阈值（通常0.1-0.15），但在分布式驱动车辆上，这种简单粗暴的方法会导致稳定性问题。我们的解决方案是：
-
第一层模糊控制器：处理横摆角速度误差
- 输入：实际与期望横摆角速度差(E)及其变化率(EC)
- 输出：补偿横摆力矩
-
第二层模糊控制器：处理力矩补偿
- 输入：补偿力矩(F)及其变化率(FC)
- 输出：滑移率增量
matlab复制% 模糊控制系统初始化示例
fis = newfis('yaw_compensation');
fis = addvar(fis,'input','E',[-3 3]); % 横摆角速度误差(rad/s)
fis = addmf(fis,'input',1,'Negative','zmf',[-3,-1]);
fis = addmf(fis,'input',1,'Zero','trimf',[-2,0,2]);
fis = addmf(fis,'input',1,'Positive','smf',[1,3]);
... % 类似添加其他变量和隶属度函数
3.2 动态滑移率阈值调整算法
在极限工况下，我们开发了创新的动态阈值调整方法：
matlab复制function target_slip = dynamic_slip_threshold(beta, base_slip, comp_moment)
% beta: 质心侧偏角
% base_slip: 基础滑移率阈值
% comp_moment: 补偿力矩
if abs(beta) > 5*pi/180 % 大侧偏角工况
% 基于补偿力矩查表获取调整量
slip_adj = interp1(moment_table, slip_comp_table, comp_moment);
target_slip = base_slip + slip_adj;
else
target_slip = base_slip;
end
end
避坑指南：模糊规则库的设计需要遵循"小误差大增益，大误差小增益"的原则。初期我们规则太少，导致车辆在过渡工况出现明显抖动，后来增加到49条规则才解决。
4. 仿真工况设置与结果分析
4.1 高速转弯制动工况设计
这个工况设置相当"刺激"：
- 初始速度：90km/h (25m/s)
- 转向输入：阶跃转向，前轮转角0.1rad
- 制动输入：0.3秒内达到最大制动力
- 路面摩擦系数：0.85（模拟干燥沥青路面）
matlab复制% 工况设置代码片段
t = 0:0.001:10; % 10秒仿真，1ms步长
delta = zeros(size(t));
delta(t>=1 & t<10) = 0.1; % 1秒时转向输入
brake = min(1, max(0, (t-1)*5)); % 1秒开始制动，0.2秒达到最大
4.2 关键结果指标解读
通过仿真我们获得了丰富的数据曲线，其中几个关键指标特别值得关注：
| 指标 | 正常范围 | 极限值 | 控制效果 |
|---|---|---|---|
| 质心侧偏角 | <2° | >10°(失控) | 控制在3°内 |
| 横摆角速度误差 | <0.1rad/s | >0.5rad/s | <0.15rad/s |
| 轮胎滑移率 | 0.1-0.15 | >0.3(锁死) | 动态维持在0.12-0.18 |
图中可以清晰看到：
- 制动初期四个轮胎滑移率差异明显（左前轮先达到阈值）
- 约1.5秒后模糊控制器开始发挥作用，滑移率趋于一致
- 3秒后系统进入稳定制动状态，同时保持良好转向性能
5. 调试过程中的血泪教训
5.1 数值积分器的选择陷阱
早期使用ode45求解器时遇到严重问题：
- 现象：仿真结果出现异常振荡
- 原因：轮胎力的高频变化导致ode45自动变步长失效
- 解决方案：改用ode15s刚性求解器，固定步长0.001s
matlab复制% 正确的求解器设置
options = odeset('MaxStep',0.001);
[t, states] = ode15s(@vehicle_model, tspan, x0, options);
5.2 模糊规则库的平衡艺术
最初设计的规则库过于激进，导致：
- 超调严重：车辆像钟摆一样来回摆动
- 修正过程：引入"阻尼区域"概念，在误差较小时降低控制增益
- 最终方案：49条规则，7个输入隶属度函数，5个输出隶属度函数
5.3 分布式驱动的扭矩分配策略
四个电机的扭矩分配不是简单平均，我们最终采用的策略：
- 基于垂直载荷的动态分配
math复制T_i = T_{total} \times \frac{F_{zi}}{\sum F_z} - 横摆稳定性补偿调整
- 电机效率优化权重
在MATLAB中实现为：
matlab复制function torque_distribute(Fz, comp_moment)
total_weight = sum(Fz);
base_torque = total_torque * Fz / total_weight;
adj_factor = 1 + comp_moment / max_moment;
final_torque = base_torque .* adj_factor;
end
6. 模型扩展与未来改进方向
当前模型已经能够很好地处理高速转弯制动工况，但还有提升空间：
-
路面识别模块：通过电机电流波动识别μ-split路面
- 可增加卡尔曼滤波器估计路面摩擦系数
- 实现代码框架：
matlab复制function mu_est = road_estimation(slip, force) persistent P Q R x_hat % 卡尔曼滤波实现 ... end -
电机热模型集成：考虑连续制动导致的电机功率限制
- 需要建立电机温度与最大扭矩的关系曲线
- 保护策略：当温度超过阈值时线性降低扭矩输出
-
硬件在环测试：将控制算法部署到dSPACE快速原型系统
- 需要将MATLAB代码转换为C代码
- 使用Embedded Coder工具链自动生成
这个项目最让我兴奋的是看到理论控制算法在实际仿真中的表现。当第一次看到加了模糊补偿的车辆在极限工况下依然保持稳定，那种成就感难以言表。建议后来者在尝试类似项目时，一定要先从简单工况开始验证，逐步增加复杂度——直接挑战高速转弯制动这种"地狱级"工况，调试过程会非常痛苦。
