1. LTC6915数字可编程增益仪表放大器直流特性深度解析
作为一名长期从事精密信号调理电路设计的工程师，我最近对Linear Technology（现属ADI）的LTC6915进行了系统测试。这款号称"零漂移"的数字可编程增益仪表放大器在实际直流信号放大中的表现究竟如何？本文将分享第一手的测试数据和实战经验。
LTC6915的核心价值在于它集成了14种可编程增益（1~4096倍）和自校准零漂移架构，理论上特别适合需要高精度放大的直流/低频信号场景，比如传感器信号调理、生物电信号采集等。但实际应用中，当增益超过1000倍时，任何微小的电源噪声或接地问题都会被急剧放大——这正是我们需要重点关注的地方。
2. 测试平台搭建与关键设计考量
2.1 硬件配置方案

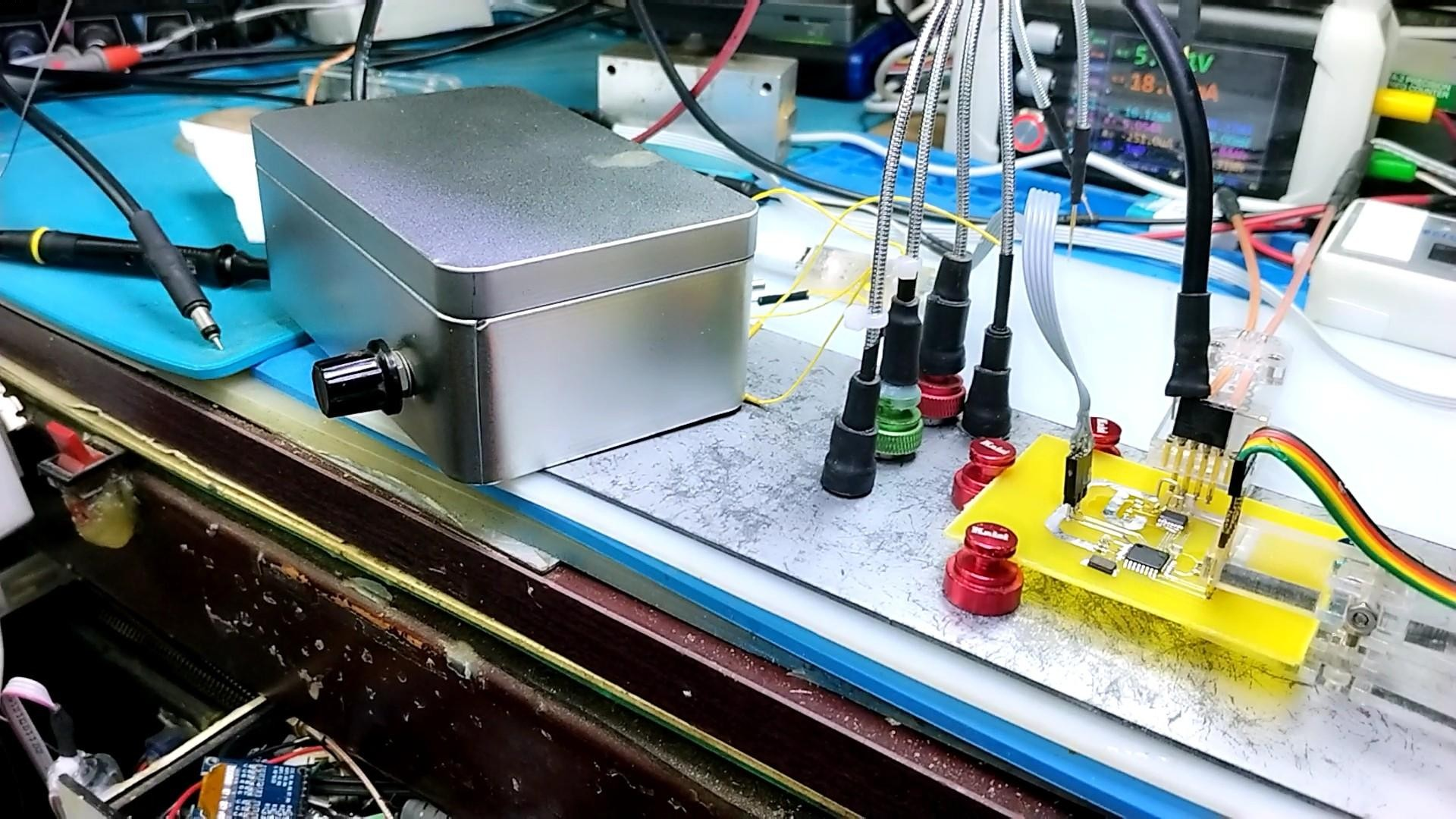

测试采用标准评估板改造方案：
- 主控：STM32F103C8T6（生成增益控制信号）
- 电压基准：取消原设计的2.5V参考，改用0Ω电阻直连GND
- 输入配置：470Ω电阻将IN+接地（后改为10Ω/100Ω对比测试）
- 测量设备：RIGOL DM3068数字万用表（6位半分辨率）
关键细节：输入端的470Ω电阻本意是提供明确的地参考，但实际焊接时发现接触不良导致测试异常——这个教训告诉我们，高增益应用中的任何连接阻抗都必须用万用表确认。
2.2 软件控制逻辑
通过Python脚本实现自动化测试：
python复制from tsmodule.tsvisa import *
from tsmodule.tsstm32 import *
vdim = []
dm3068open()
for i in range(14): # 测试14个增益档位
stm32cmd("%02x"%i) # 发送增益控制字
time.sleep(1.5) # 稳定等待
v = dm3068vdc() # 采集电压
vdim.append(v)
tspsave("dcmeasure", vdim=vdim)
这个脚本实现了：
- 遍历所有增益设置（0x00~0x0D）
- 每个档位稳定1.5秒后采集输出电压
- 自动保存数据供后续分析
3. 核心测试数据与现象分析
3.1 增益-输出电压特性曲线
原始测量数据（增益0~13对应1~4096倍）：
code复制vdim=[0.0264,0.0037,0.0037,0.0037,0.0039,0.0082,
0.0159,0.0330,0.0624,0.1296,0.2524,0.5360,
1.0276,2.1618]
异常现象揭示：
- 增益为0时输出电压反常偏高（26.4mV）
- 增益1~3时输出保持3.7mV不变
- 增益≥4后呈现指数增长趋势
3.2 零漂移特性验证
在增益4096倍时：
- 测得输出电压2.1618V
- 反推输入偏置电压：2.1618/4096=0.258mV
- 改用金属跳线直接短路IN+到GND后，输出降至接近0V
这验证了datasheet中宣称的"零漂移"特性——输入偏置电流（典型值±10pA）产生的电压在直接接地时可以被有效消除。
3.3 电源噪声敏感性测试
发现一个有趣现象：当增益=4096时：
- LED开启状态：输出电压波动σ=18.8mV
- LED关闭状态：波动降至σ≈6mV（改善3倍）
经验提示：高增益应用中，即使毫安级的电源电流变化也会通过地线阻抗引入可观测噪声。建议：
- 分离数字/模拟地
- 使用低噪声LDO供电
- 避免板载LED等动态负载
4. 关键参数实测与限制分析
4.1 输出摆幅限制
测试发现：
- 最小输出电压：约3.5mV（非真正的轨到轨）
- 最大输出电压：VCC-5mV（5V供电时约4.995V）
这意味着在5V供电时，有效输出范围实际是3.5mV~4.995V，设计时需要预留余量。
4.2 增益线性度验证
对输出电压取自然对数后，观察到：
- 增益≥4时，ln(Vout)与设定增益呈线性关系
- 斜率验证：相邻增益档位电压比≈2（符合二进制增益步进设计）
5. 工程实践建议
根据实测数据，给出以下设计准则：
- 输入偏置补偿
- 保持IN+/IN-对地阻抗对称（差值<10Ω）
- 必要时采用T型电阻网络平衡偏置电流
- 电源处理
- 推荐使用LT3042等超低噪声LDO
- 数字/模拟电源采用磁珠隔离
- 退耦电容需靠近芯片引脚（0.1μF+10μF组合）
- PCB布局要点
- 采用星型接地拓扑
- 敏感走线长度<5mm
- 避免数字信号线跨越模拟区域
- 软件策略
- 增益切换后预留≥100ms稳定时间
- 可编程增益序列建议：从低到高逐步切换
6. 典型问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 增益为0时输出不为0 | 芯片内部开关导通阻抗 | 避免使用增益0档位 |
| 高增益下输出波动大 | 地线噪声耦合 | 检查电源质量，关闭非必要外设 |
| 小信号输出饱和 | 输入偏置电流导致 | 确保输入阻抗对称 |
| 增益线性度差 | 电源电压不足 | 确认供电≥4.5V |
我在实际调试中发现，当输入信号源阻抗超过1kΩ时，偏置电流会导致明显的测量误差。这时需要在信号源和放大器之间插入缓冲级（如LTC2057），将阻抗降至10Ω以下再进入LTC6915。
最后分享一个实测技巧：要准确测量微伏级信号时，可以先用高增益档位（如4096倍）放大，再通过软件除以增益值得到实际输入电压——这比直接测量小信号更精确，因为LTC6915内部的零漂移架构能有效抑制1/f噪声。
