ARM Trusted Firmware BL31启动与运行时服务解析

郑自春

1. BL31启动流程深度解析

在ARM Trusted Firmware（ATF）架构中，BL31作为关键的运行时固件，承担着系统启动和运行时管理的双重职责。本文将深入剖析BL31的启动流程、核心功能实现机制以及关键技术细节。

1.1 BL31的双重角色定位

BL31在ARM系统中扮演着两个关键角色：

启动流程执行者：负责完成硬件初始化、安全环境建立，并协调BL32（如OP-TEE）和BL33（如U-Boot）的加载执行
运行时服务提供者：系统启动完成后，作为EL3级别的安全监控器（Secure Monitor）处理SMC调用和EL3中断

为什么需要独立的BL31？

职责分离原则：BL2专注于固件加载，BL31专注运行时服务，模块化设计更安全灵活

安全考虑：BL2执行后应立即退出，避免成为攻击入口

架构要求：BL2可能运行在S-EL1，而运行时服务需要EL3特权级

1.2 冷启动与热启动路径

BL31支持两种启动模式，通过RESET_TO_BL31编译选项控制：

c复制// 冷启动路径（默认）
el3_entrypoint_common \
    _init_sctlr=0 \
    _warm_boot_mailbox=0 \
    _secondary_cold_boot=0 \
    _init_memory=0 \
    _init_c_runtime=1 \
    _exception_vectors=runtime_exceptions \
    _pie_fixup_size=BL31_LIMIT - BL31_BASE

// 热启动路径
el3_entrypoint_common \
    _init_sctlr=1 \
    _warm_boot_mailbox=!PROGRAMMABLE_RESET_ADDRESS \
    _secondary_cold_boot=!COLD_BOOT_SINGLE_CPU \
    _init_memory=1 \
    _init_c_runtime=1 \
    _exception_vectors=runtime_exceptions \
    _pie_fixup_size=BL31_LIMIT - BL31_BASE

冷启动特点：

从BL1开始完整启动链
BL1已完成基础硬件初始化
启动时间较长但安全性更高

热启动特点：

通过RVBAR_EL3寄存器直接跳转到BL31
需要自行完成全部初始化
启动速度快，适合性能敏感场景

1.3 关键初始化流程

BL31的初始化可分为三个阶段：

入口处理（bl31_entrypoint）：
- 保存前级引导参数（x0-x3）
- 建立C运行时环境
- 配置异常向量表
平台初始化（bl31_setup）：

c复制void bl31_setup(u_register_t arg0, u_register_t arg1,
               u_register_t arg2, u_register_t arg3)
{
    /* 早期平台相关初始化 */
    bl31_early_platform_setup2(arg0, arg1, arg2, arg3);

    /* 后期架构相关初始化 */
    bl31_plat_arch_setup();
}

控制台初始化
解析BL2传递的镜像描述信息
建立内存页表并启用MMU

主执行流程（bl31_main）：

c复制void bl31_main(void)
{
    /* 基础驱动初始化 */
    bl31_platform_setup();

    /* 运行时服务初始化 */
    runtime_svc_init();

    /* BL32初始化（如OP-TEE）*/
    if (bl32_init) {
        (*bl32_init)();
    }

    /* 准备跳转到BL33 */
    bl31_prepare_next_image_entry();
}

2. 运行时服务框架剖析

2.1 SMC调用处理机制

ARM架构通过SMC指令实现安全世界与非安全世界的通信，其调用规范如下：

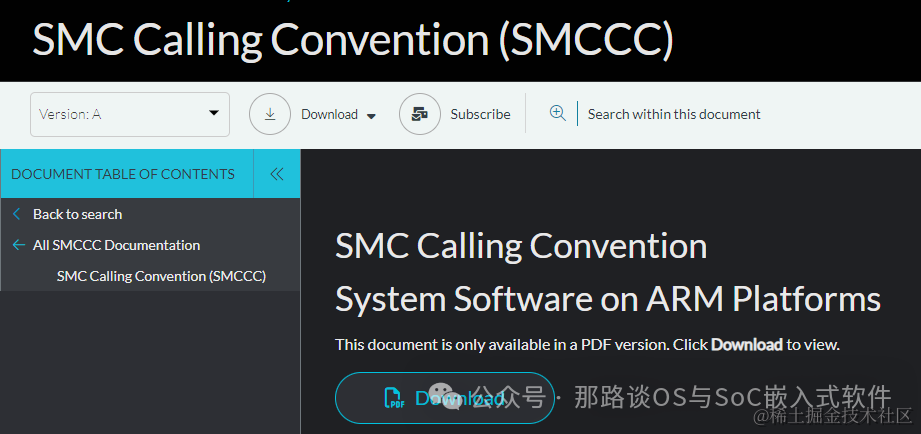

SMC调用规范

关键参数说明：

Bit[31]：调用类型（Fast/Standard）
Bit[30]：调用位宽（32/64位）
Bits[29:24]：服务所有者编号（OEN）
Bits[23:16]：保留位
Bits[15:0]：功能编号

2.2 服务注册与分发

运行时服务通过DECLARE_RT_SVC宏注册：

c复制#define DECLARE_RT_SVC(_name, _start, _end, _type, _setup, _smch) \
static const rt_svc_desc_t __svc_desc_ ## _name \
__section("rt_svc_descs") __used = { \
    .start_oen = _start, \
    .end_oen = _end, \
    .call_type = _type, \
    .name = #_name, \
    .init = _setup, \
    .handle = _smch }

服务处理流程：

根据SMC功能ID计算索引值
从rt_svc_descs_indices数组获取服务描述符
调用对应的handle函数

c复制uintptr_t handle_runtime_svc(uint32_t smc_fid, void *cookie,
                            void *handle, unsigned int flags)
{
    int idx = get_unique_oen_from_smc_fid(smc_fid);
    int index = rt_svc_descs_indices[idx];

    rt_svc_descs = (rt_svc_desc_t *) RT_SVC_DESCS_START;
    return rt_svc_descs[index].handle(smc_fid, x1, x2, x3, x4,
                                     cookie, handle, flags);
}

2.3 典型服务实现

2.3.1 PSCI服务

电源状态协调接口（PSCI）是ARM定义的电源管理标准：

c复制DECLARE_RT_SVC(
    std_svc,
    OEN_STD_START,
    OEN_STD_END,
    SMC_TYPE_FAST,
    std_svc_setup,
    std_svc_smc_handler
);

uintptr_t std_svc_smc_handler(uint32_t smc_fid, ...)
{
    if (is_psci_fid(smc_fid)) {
        return psci_smc_handler(smc_fid, x1, x2, x3, x4,
                              cookie, handle, flags);
    }
    // 其他标准服务处理
}

PSCI主要功能接口：

c复制#define PSCI_CPU_ON_AARCH64       0xc4000003
#define PSCI_CPU_SUSPEND_AARCH64  0xc4000001
#define PSCI_SYSTEM_OFF           0x84000008
#define PSCI_SYSTEM_RESET         0x84000009

2.3.2 OP-TEE服务

可信执行环境服务通过两种类型注册：

c复制/* Fast调用类型 */
DECLARE_RT_SVC(
    opteed_fast,
    OEN_TOS_START,
    OEN_TOS_END,
    SMC_TYPE_FAST,
    opteed_setup,
    opteed_smc_handler
);

/* Standard调用类型 */
DECLARE_RT_SVC(
    opteed_std,
    OEN_TOS_START,
    OEN_TOS_END,
    SMC_TYPE_STD,
    NULL,
    opteed_smc_handler
);

3. BL31与OP-TEE的交互

3.1 OP-TEE启动流程

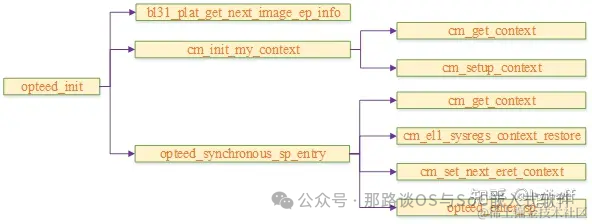

OP-TEE启动流程

关键步骤：

获取BL32镜像入口信息
初始化安全CPU上下文
通过el3_exit跳转到OP-TEE
OP-TEE初始化完成后通过SMC返回

3.2 上下文保存与恢复

进入OP-TEE前的上下文保存：

assembly复制func opteed_enter_sp
    mov x3, sp
    str x3, [x0, #0]
    sub sp, sp, #OPTEED_C_RT_CTX_SIZE

    stp x19, x20, [sp, #OPTEED_C_RT_CTX_X19]
    // ...保存其他寄存器...
    stp x29, x30, [sp, #OPTEED_C_RT_CTX_X29]

    b el3_exit
endfunc opteed_enter_sp

从OP-TEE返回后的上下文恢复：

assembly复制func opteed_exit_sp
    mov sp, x0

    ldp x19, x20, [x0, #(OPTEED_C_RT_CTX_X19 - OPTEED_C_RT_CTX_SIZE)]
    // ...恢复其他寄存器...
    ldp x29, x30, [x0, #(OPTEED_C_RT_CTX_X29 - OPTEED_C_RT_CTX_SIZE)]

    mov x0, x1
    ret
endfunc opteed_exit_sp

3.3 SMC调用处理

OP-TEE服务的主要SMC处理分支：

c复制uint64_t opteed_smc_handler(uint32_t smc_fid, ...)
{
    switch (smc_fid) {
    case TEESMC_OPTEED_RETURN_ENTRY_DONE:
        // OP-TEE初始化完成
        opteed_synchronous_sp_exit(optee_ctx, x1);
        break;

    case TEESMC_OPTEED_RETURN_CALL_DONE:
        // 普通世界调用完成
        cm_el1_sysregs_context_restore(NON_SECURE);
        cm_set_next_eret_context(NON_SECURE);
        SMC_RET4(ns_cpu_context, x1, x2, x3, x4);

    case TEESMC_OPTEED_RETURN_FIQ_DONE:
        // FIQ处理完成
        cm_el1_sysregs_context_restore(NON_SECURE);
        cm_set_next_eret_context(NON_SECURE);
        SMC_RET0((uint64_t) ns_cpu_context);

    default:
        panic();
    }
}

4. 关键问题与实战经验

4.1 常见问题排查

SMC调用失败：
- 检查功能ID是否在服务支持的OEN范围内
- 验证调用类型（Fast/Standard）是否匹配
- 确认调用时CPU处于正确的异常等级
OP-TEE启动异常：
- 检查BL32镜像的入口地址和参数
- 验证上下文保存区域是否足够
- 确认安全内存映射正确配置
中断路由问题：
- ��认GIC分组配置正确
- 检查SCR_EL3.IRQ/FIQ位设置
- 验证中断优先级配置

4.2 性能优化建议

热启动优化：
- 合理配置RVBAR_EL3寄存器
- 预初始化关键硬件资源
- 优化BL31镜像加载位置
SMC调用优化：
- 优先使用Fast Call类型
- 减少上下文切换开销
- 合理使用缓存维护操作
内存管理优化：
- 精细配置MMU页表属性
- 合理使用DCache和ICache
- 优化内存访问模式

4.3 安全加固措施

运行时保护：
- 启用栈保护机制
- 限制非安全世界访问安全资源
- 实施严格的参数检查
启动完整性：
- 验证各级镜像签名
- 实施安全启动链
- 保护关键数据不被篡改
异常处理：
- 完善异常向量表处理
- 实施安全断言机制
- 记录关键错误日志

5. 总结与进阶方向

BL31作为ARM可信固件的核心组件，其设计体现了以下关键思想：

模块化设计：通过运行时服务框架实现功能解耦
安全隔离：严格区分不同异常等级和世界状态
灵活扩展：支持多种信任执行环境实现

深入理解BL31需要结合：

ARM架构手册（特别是异常处理和电源管理部分）
GIC中断控制器规范
特定TrustOS实现（如OP-TEE）的交互协议

后续可深入研究：

多核启动与电源管理协同
安全调试机制实现
动态测量与认证机制
与Hypervisor的协同设计

实际调试经验分享：

在调试BL31与OP-TEE的交互时，建议：

在关键跳转点添加调试输出

使用JTAG调试器捕获异常状态

逐条验证SMC调用参数

检查各异常等级的寄存器状态一致性

特别注意缓存一致性问题，必要时手动维护缓存。
