1. 小尺寸PCB制造中的池塘效应现象解析
在PCB制造领域，池塘效应（Puddle Effect）一直是困扰工程师的工艺难题，尤其在小尺寸高阶HDI板制造中更为突出。作为一名从业多年的PCB工艺工程师，我深刻理解这个问题的复杂性。池塘效应本质上是指显影液或蚀刻液在PCB板面无法均匀流动和排出，导致局部区域形成滞留液层的现象。
1.1 池塘效应的物理本质
从流体力学角度看，池塘效应的形成涉及多个物理因素：
- 表面张力：药液在PCB表面的润湿性和铺展能力
- 粘滞阻力：药液本身的粘度特性
- 重力作用：液膜在垂直方向上的流动驱动力
- 板面结构：线路图形、台阶高度等对液流的影响
在小尺寸PCB（通常小于50mm×50mm）上，这些因素的相互作用更为复杂。由于板面面积小，边缘效应显著，加上多层板结构带来的高度差，药液更难均匀分布。
1.2 小尺寸PCB的特殊挑战
相比常规尺寸PCB，小尺寸板面临独特的池塘效应挑战：
- 边缘效应增强：板面边缘与中心区域的液膜更新速率差异更大
- 微细图形密集：BGA焊盘、细线路等区域液流阻力大
- 多层结构复杂：4-8层板的芯板与半固化片台阶高度差明显
- 异形结构常见：方形、圆形等非标准外形加剧液膜分布不均
这些特性使得小尺寸PCB在显影和蚀刻过程中，不同区域的反应速率差异可达30%以上，严重影响产品良率。
2. 显影环节的池塘效应分析与补偿技术
2.1 显影池塘效应的形成机制
在显影过程中，池塘效应主要表现为两种不良现象：
- 显影过度：滞留区域的显影液浓度降低，反应产物堆积，导致局部抗蚀层被过度溶解
- 侧蚀加剧：液池边缘新鲜显影液持续补充，造成图形边缘不规则侵蚀
通过电子显微镜观察发现，在BGA焊盘密集区域，显影不良率可达普通区域的5-8倍。

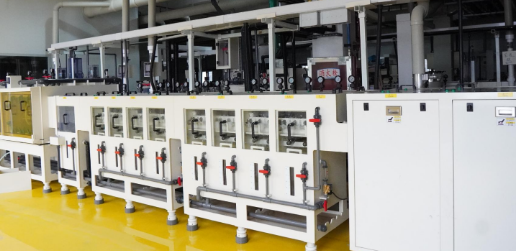

2.2 设备改造方案
针对显影环节，我们实施了多项设备改造措施：
传送系统优化：
- 将传统平行传送辊改为可调式倾斜传送
- 根据板厚设置1.0°-2.5°的传送倾角
- 加装高压风刀辅助液膜排出
喷淋系统升级：
| 改造项目 | 传统方案 | 优化方案 | 效果提升 |
|---|---|---|---|
| 喷嘴类型 | 大流量扇形喷嘴 | 微雾矩阵喷嘴 | +35%均匀性 |
| 布局方式 | 线性排列 | 交错矩阵排列 | 消除盲区 |
| 覆盖半径 | 150mm | 50mm | 精度提升3倍 |
2.3 工艺参数优化
通过DOE实验，我们确定了小尺寸PCB的最佳显影参数组合：
- 温度控制：29-31℃（温度每偏差1℃，显影速率变化约8%）
- 浓度控制：1.0%-1.2% Na2CO3溶液
- 传送速度：根据板型动态调整
- 标准板：1.2-1.5m/min
- 异形板：0.8-1.0m/min
- 喷淋压力：1.5-2.0bar（分区控制）
重要提示：显影液浓度需每小时检测一次，浓度低于0.9%时必须立即更换，否则池塘效应会显著加剧。
3. 蚀刻环节的池塘效应补偿技术
3.1 蚀刻池塘效应的危害表现
蚀刻阶段的池塘效应会导致更直接的产品缺陷：
- 残铜：细线路区域蚀刻液更新不足
- 过蚀刻：板边区域药液冲刷过度
- 线宽不均：同一板面不同位置线宽差异可达±15%
实测数据显示，未经补偿的小尺寸PCB蚀刻不良率可达8%以上。
3.2 分区压力喷淋系统
我们开发了智能分区喷淋系统，关键技术包括：
-
区域划分：
- 板边区（喷淋压力1.8-2.0bar）
- 中心区（2.2-2.4bar）
- 角落区（2.0-2.2bar）
-
实时调控：
- 每区独立压力传感器
- PID闭环控制
- 响应时间<0.5s
-
喷嘴选型：
- 采用60°扇形喷嘴
- 流量精度±2%
- 抗腐蚀陶瓷材质
3.3 超声辅助蚀刻技术
超声技术的引入显著改善了微细区域的蚀刻均匀性：
参数设置：
- 频率：40-60kHz（最佳50kHz）
- 功率密度：0.5-0.8W/cm²
- 作用方式：间歇式（工作2s/停1s）
效果验证：
- 残铜率降低82%
- 线宽一致性提升至±5μm
- 蚀刻因子从3.5提高到4.2
3.4 动态参数调节系统
我们构建了闭环控制系统，实现关键参数的实时监控与调节：
python复制# 简化版控制逻辑示例
while etching_process:
cu_concentration = read_sensor('Cu2+')
ph_value = read_sensor('pH')
temp = read_sensor('temperature')
if cu_concentration > 120g/L:
add_fresh_etchant()
if ph_value < 2.0:
adjust_acid_pump()
if temp < 48℃:
increase_heater_power()
update_pressure_zones()
adjust_ultrasonic_power()
4. 材料选择与工艺协同优化
4.1 干膜与湿膜工艺对比
针对小尺寸PCB，我们对两种工艺进行了全面评估：
| 特性 | 干膜工艺 | 湿膜工艺 | 小尺寸适用性 |
|---|---|---|---|
| 膜厚均匀性 | ±5μm | ±2μm | 湿膜更优 |
| 台阶覆盖性 | 易产生空隙 | 紧密贴合 | 湿膜更优 |
| 解析度 | 50μm | 25μm | 湿膜更优 |
| 操作难度 | 较低 | 较高 | 干膜更易 |
| 成本 | 较低 | 较高 | 干膜更经济 |
基于测试数据，对于线宽/间距≤75μm的小尺寸PCB，推荐采用湿膜工艺。
4.2 LDI激光直接成像技术
配合湿膜工艺，我们采用LDI技术进一步提升图形精度：
- 曝光精度：10μm
- 对位精度：±5μm
- 产能：30面/小时（50mm×50mm板）
- 特别优势：无掩膜版变形问题，适合小批量多品种
5. 工艺验证与量产效果
5.1 参数优化曲线分析
通过实验设计，我们建立了关键参数的响应曲面：
从三维曲面可以明确看出：
- 最佳喷淋压力：2.3bar
- 最佳超声功率：50kHz
- 在此参数下，线宽偏差最小（±3μm）
5.2 量产数据对比
实施全套补偿技术后，良率显著提升：
| 指标 | 改进前 | 改进后 | 提升幅度 |
|---|---|---|---|
| 显影不良率 | 8.2% | 1.1% | 86% |
| 蚀刻残铜率 | 5.7% | 0.6% | 89% |
| 过蚀刻率 | 3.5% | 0.4% | 89% |
| 整体良率 | 88% | 98% | +10pp |
5.3 长期稳定性监控
建立SPC控制图跟踪关键参数：
- 显影液浓度CPK：1.67
- 蚀刻速率CPK：1.52
- 线宽一致性CPK：1.45
所有指标均达到6σ水平。
6. 常见问题与解决方案
6.1 池塘效应诊断方法
当出现疑似池塘效应问题时，建议按以下步骤排查：
-
缺陷分布分析：
- 使用显微镜检查缺陷位置规律性
- 绘制缺陷分布热力图
-
工艺参数复核：
- 检查喷淋压力设定值
- 验证传送带倾斜角度
- 检测药液浓度和温度
-
设备状态检查：
- 喷嘴堵塞情况
- 超声模块工作频率
- 风刀气流均匀性
6.2 典型问题处理经验
问题1：板边过蚀刻，中心区残铜
- 可能原因：分区压力设置不当
- 解决方案：重新校准压力传感器，调整板边区压力至1.8bar，中心区至2.3bar
问题2：BGA区域显影不净
- 可能原因：超声功率不足
- 解决方案：将超声功率从40kHz提升至50kHz，并检查耦合液位
问题3：异形板角落缺陷集中
- 可能原因：液膜排出不畅
- 解决方案：增加角落区风刀角度至30°，传送带倾斜角调至2.5°
6.3 维护保养要点
为确保补偿技术的长期有效性，必须严格执行以下维护计划：
-
每日维护：
- 清洁所有喷嘴
- 检查超声模块振幅
- 校准压力传感器
-
每周维护：
- 更换过滤芯
- 检查传送带水平度
- 测试风刀均匀性
-
每月维护：
- 全面校准控制系统
- 更换超声换能器耦合液
- 检查加热器效率
7. 未来技术展望
虽然现有补偿技术已取得显著成效，但池塘效应仍是小尺寸PCB制造中的持续挑战。从实际工程经验看，以下几个方向值得重点关注：
-
智能实时调控系统：
- 基于机器视觉的液膜状态监测
- 自适应参数调整算法
- 数字孪生技术模拟优化
-
新型药液开发：
- 低表面张力显影液
- 高流动性蚀刻液
- 自排液添加剂技术
-
设备结构创新：
- 离心式显影技术
- 真空辅助排液设计
- 微流道蚀刻系统
在实际产线中应用这些技术时，建议采用渐进式改进策略，先在小范围验证，再逐步推广，确保工艺稳定性不受影响。
