Boost PFC三模式定频控制技术解析与实践

2021在职mba

1. 三模式Boost PFC定频控制技术解析

Boost PFC（功率因数校正）电路作为电力电子领域的核心拓扑之一，其性能直接影响着电能质量和能源利用效率。传统单模式PFC控制在不同工况下往往面临效率与性能的折中，而三模式定频控制技术通过智能切换DCM（不连续导通模式）、CRM（临界导通模式）和CCM（连续导通模式），实现了全工况范围内的最优性能平衡。

1.1 工作模式特性对比

三种工作模式的本质区别在于电感电流的波形特征：

DCM模式：电感电流在每个开关周期内完全回零，呈现三角波形。优势在于二极管零电流关断（ZCS），但电流应力较大。典型应用于轻载或高输入电压场景。
CRM模式：电感电流刚好在下一个周期开始时回零，兼具DCM和CCM的特点。通过谷底开关（Valley Switching）可降低开关损耗。
CCM模式：电感电流连续流动，纹波较小。适用于重载条件，但存在二极管反向恢复问题。

关键设计要点：模式切换阈值需考虑5%-10%的滞回区间，避免边界振荡。例如从CCM切出时设定负载电流低于阈值90%才切换，而重新进入CCM需达到阈值110%。

1.2 控制架构实现

典型的三模式控制采用分层结构：

外层模式决策：基于输入电压和输出功率实时计算

c复制#define VOLT_HIGH_TH 380   // 输入电压切换阈值(V)
#define PWR_CCM_TH   500   // CCM模式功率阈值(W)

if(vin_rms > VOLT_HIGH_TH || pout < PWR_CCM_TH*0.9) {
    mode = DCM_CRM_MODE;
} else if(pout > PWR_CCM_TH*1.1) {
    mode = CCM_MODE;
}

中层电流环控制：CCM模式采用平均电流控制，DCM/CRM采用峰值电流控制
内层PWM生成：定频调制，频率通常设置在65-100kHz范围

2. PSIM仿真建模实践

2.1 关键元件参数设计

以1kW Boost PFC为例，仿真模型需配置：

功率器件：MOSFET选用Ron<0.1Ω的SiC器件（如C3M0065090D），二极管采用SiC肖特基

电感设计：

math复制L_{CCM} = \frac{V_{in\_min} \cdot D_{max}}{\Delta I \cdot f_{sw}}
= \frac{85\sqrt{2} \times 0.5}{0.3 \times 15 \times 65000}
\approx 220\mu H

输入滤波：X电容0.47μF + 共模电感2mH构成EMI滤波器

2.2 控制模块搭建

在PSIM中构建数字控制模块时需注意：

ADC采样同步：配置PWM中断触发采样，避免开关噪声影响

电压环补偿器：

python复制# 二阶补偿器传递函数
Gv(s) = Kp + Ki/s + Kd*s/(1+s/ωf)
# 典型参数：Kp=0.5, Ki=100, Kd=0.001, ωf=2π*1000

模式切换逻辑：添加10ms的延时滤波防止误触发

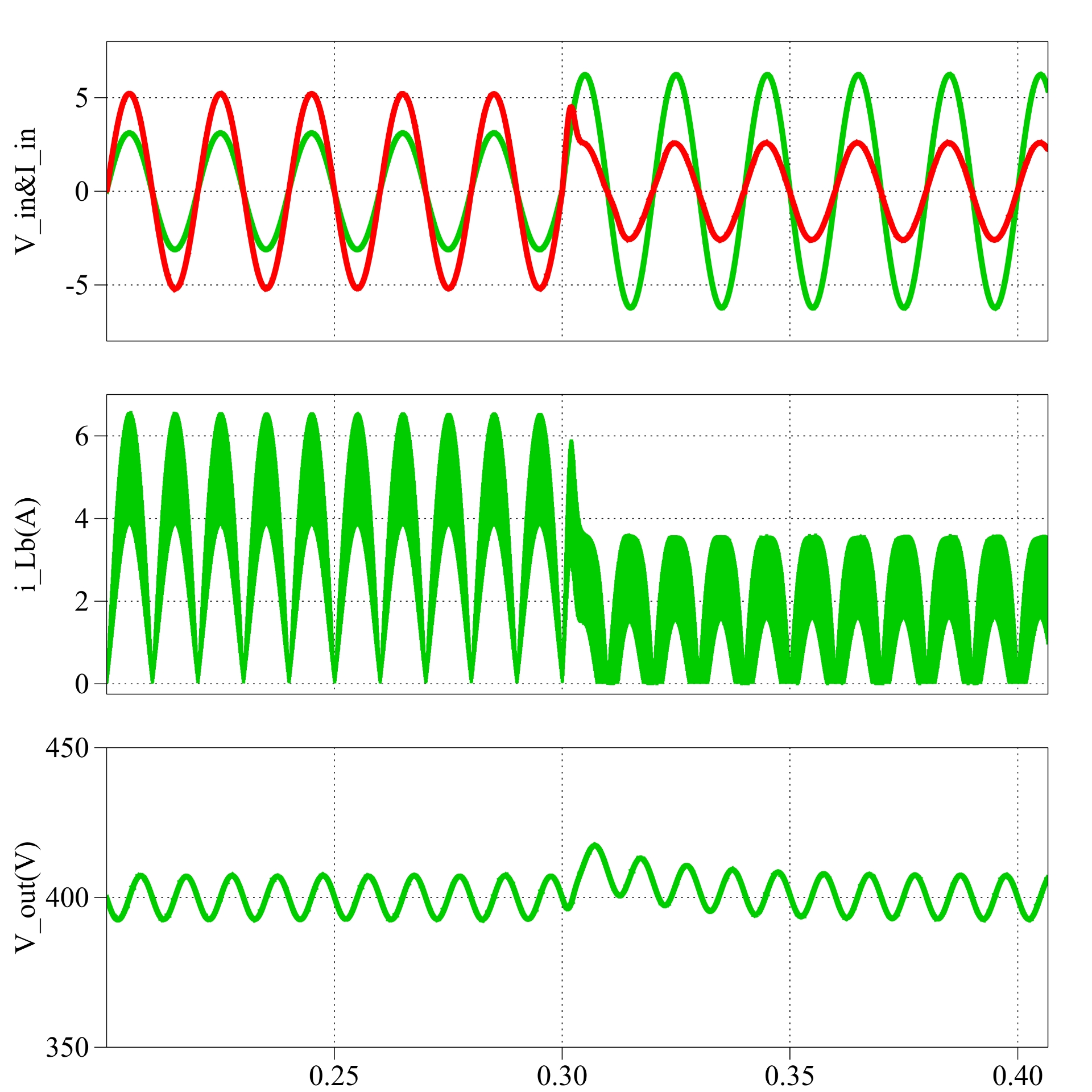

PSIM仿真界面截图

3. PLECS-MATLAB联合仿真技巧

3.1 模型接口配置

PLECS电路参数导出：

matlab复制plecs('export', 'BoostPFC.slx', 'ModelData.mat');
load('ModelData.mat');

MATLAB算法集成：

matlab复制function [duty, mode] = PFC_Control(vin, iL, vout)
    persistent integrator;
    % 实现电压环、电流环控制算法
    ...
end

3.2 关键波形分析

通过PLECS Scope观察：

模式切换瞬态：重点关注电感电流是否平滑过渡
THD分析：使用FFT工具验证20次以下谐波含量
效率评估：测量开关器件损耗与导通损耗占比

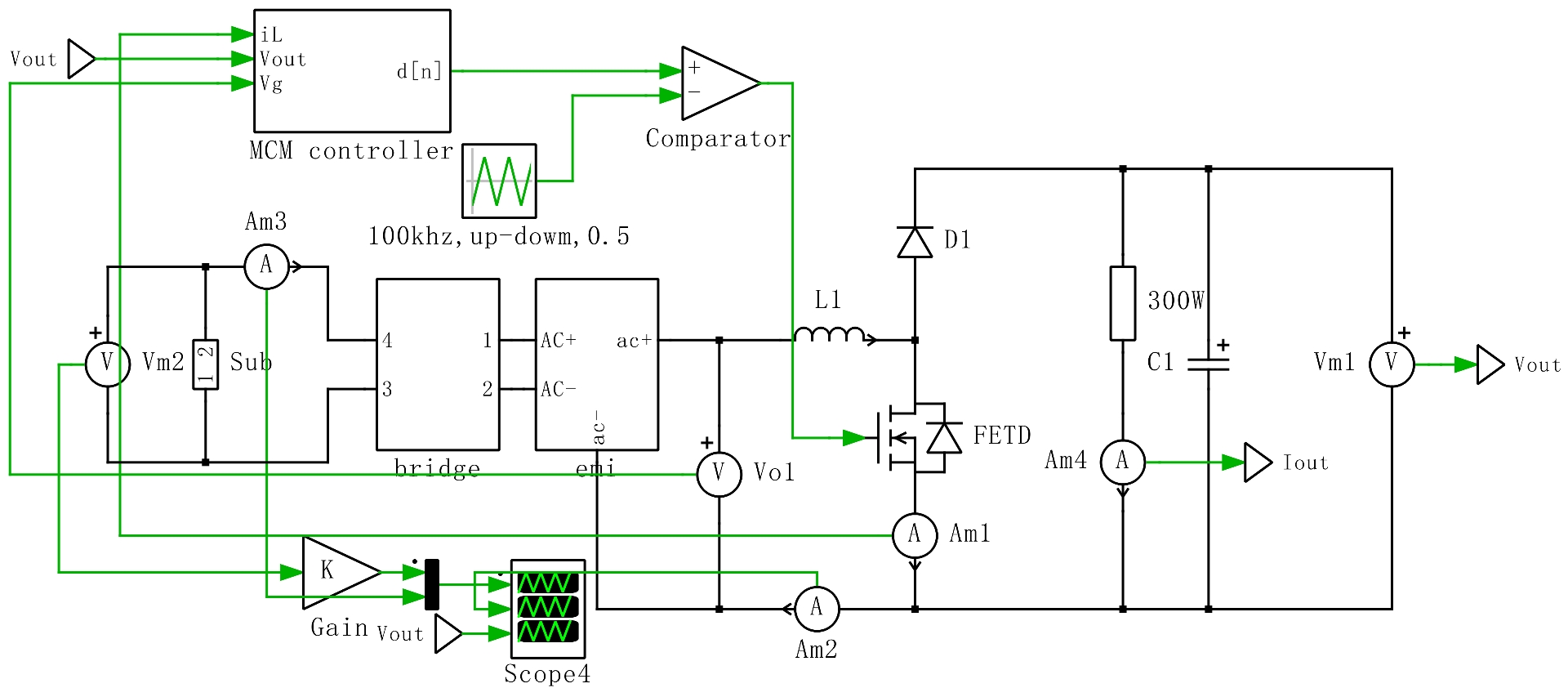

PLECS仿真结果

4. 工程实现中的典型问题

4.1 模式切换振荡

现象：负载轻微波动导致频繁模式切换
解决方案：

增加滞回比较器阈值范围
在过渡区引入混合模式控制
优化补偿器参数，降低动态响应速度

4.2 轻载效率下降

优化措施：

DCM模式下采用变频控制（Burst Mode）
驱动电路增加自适应死区调整
同步整流管在CRM模式启用

4.3 传导EMI超标

改进方案：

输入滤波器采用三阶LC结构
优化PCB布局，减小高频环路面积
开关节点添加RC缓冲电路

5. 实测数据与仿真对比

在某型号2kW电源上的实测结果：

指标	仿真值	实测值	偏差
满载PF	0.998	0.992	0.6%
轻载THD	1.8%	2.3%	0.5%
模式切换时间	2ms	3.5ms	1.5ms

差异主要来源于：

实际MOSFET开关损耗高于模型参数
线路寄生参数影响
传感器测量延迟

在实际调试中发现，电感饱和特性对CCM模式稳定性影响显著。某次使用铁氧体电感时，负载突加会导致输出电压振荡，更换为金属磁粉芯电感后问题解决。这提示我们在仿真中需要加入电感非线性模型。
