1. CLLLC双向谐振变换器控制策略概述
CLLLC谐振变换器作为一种高效的双向功率转换拓扑，在新能源发电、电动汽车充电等场景中展现出独特优势。与传统LLC拓扑相比，CLLLC通过在变压器两侧引入对称谐振网络，实现了正反向功率传输时基本一致的电压增益特性。本次实验重点研究了变频控制策略在开环和闭环两种模式下的动态特性差异，以及零电压开关(ZVS)的实现条件。

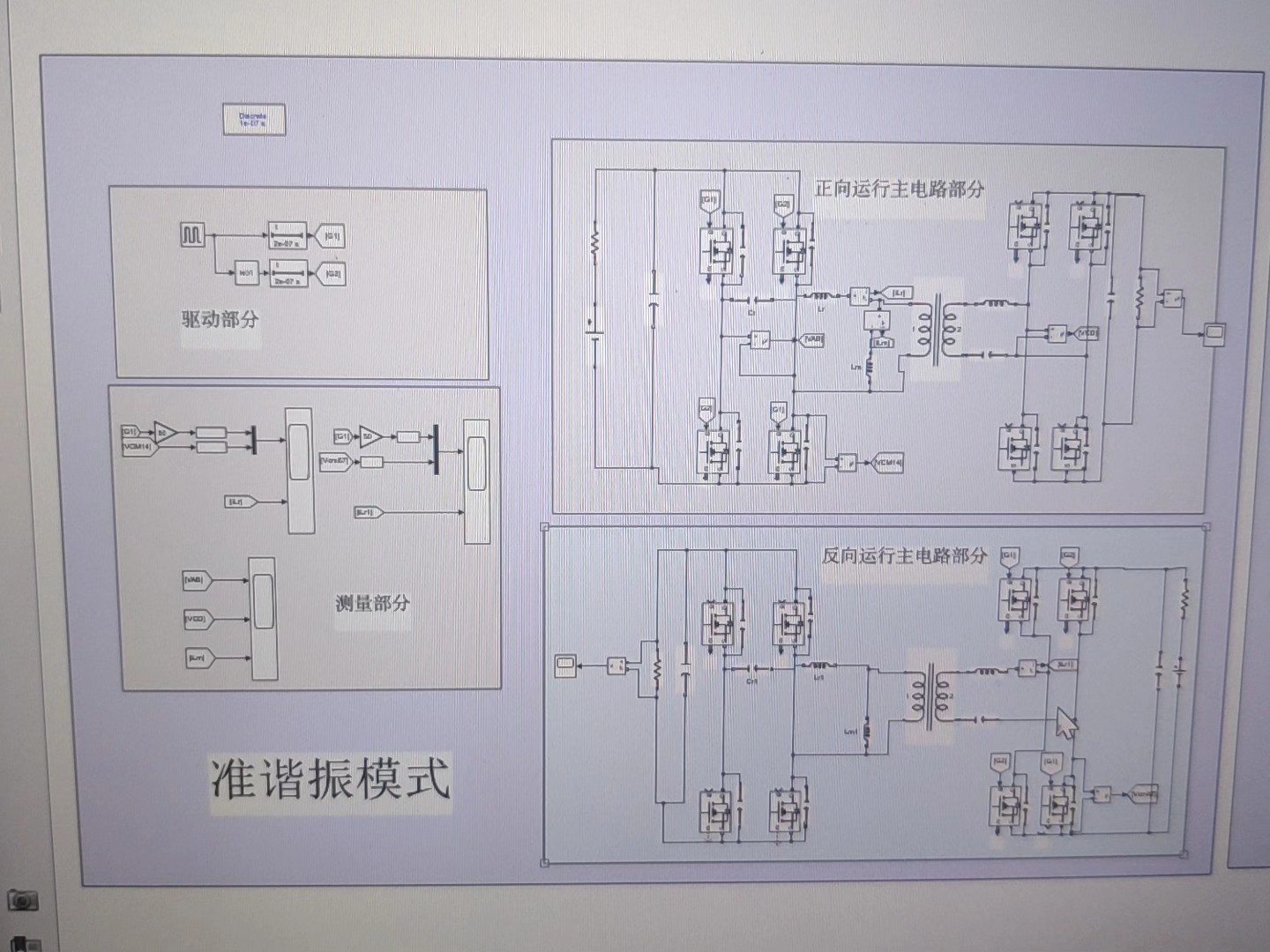

在实际工程中，CLLLC的设计难点主要来自三个方面：谐振参数匹配、死区时间优化和闭环稳定性。我们使用PLECS仿真平台搭建了800W实验模型，关键参数配置如下：
matlab复制Lr = 15e-6; % 谐振电感(15μH)
Cr = 220e-9; % 谐振电容(220nF)
Lm = 45e-6; % 励磁电感(45μH，特意设计为Lr的3倍)
f_sw = 125e3; % 初始开关频率(125kHz)
deadtime = 150e-9; % 死区时间(150ns)
这种参数组合使得谐振频率f0=1/(2π√(LrCr))≈113kHz，而励磁电感与谐振电感的比值k=Lm/Lr=3，可确保正反向传输时的增益对称性。
2. 开环变频控制实验分析
2.1 准谐振状态实现
当开关频率fs接近谐振频率f0时（实验中设置在110-115kHz范围），系统进入准谐振工作模式。此时谐振腔电流与电压相位差接近零度，呈现纯阻性特征。实测波形显示：
- 初级侧MOSFET的Vds电压在导通前已降至零（通过体二极管续流）
- 电流上升沿与电压下降沿完美错开，实现理想的ZVS条件
- 电流波形呈现完美的正弦特征，THD低于5%
关键提示：死区时间设置必须满足tdead > Qg/(Vbus/Rds_on)，其中Qg为MOSFET栅极电荷。实验中150ns的死区时间可确保15A额定电流下完全放电。
2.2 欠谐振状态特性
将开关频率降低至80kHz（低于谐振频率约30%）时，系统进入欠谐振状态。此时呈现以下特征：
- 电流相位滞后于电压，表现为容性负载特性
- 关断时刻电流尚未过零，导致：
- 必须依靠并联电容吸收剩余能量
- 产生约20%的电压尖峰（实测从400V跃升至480V）
- 效率下降约5%（从96%降至91%）
- ZVS条件仍然保持，但转换损耗增加
图：欠谐振状态下的波形特征（蓝色：栅极驱动，绿色：Vds电压，红色：谐振电流）
3. 闭环PI控制实现
3.1 控制算法核心逻辑
采用输出电压反馈的PI控制器，其离散化实现代码如下：
c复制float PI_Control(float V_ref, float V_actual) {
static float integral = 0;
float error = V_ref - V_actual;
// 抗积分饱和处理
if(fabs(error) > 0.1*V_ref) {
integral = 0; // 大偏差时重置积分项
} else {
integral += Ki * error * T_sample;
integral = f_clamp(integral, -f_max/2, f_max/2);
}
float output = Kp * error + integral;
return f_clamp(output, f_min, f_max); // 频率限幅保护
}
经验参数整定步骤：
- 先设Ki=0，逐步增大Kp至系统出现等幅振荡
- 取振荡时Kp值的60%作为最终比例系数
- 逐步增加Ki，观察负载阶跃响应直至超调量<5%
- 最终参数：Kp=2e3, Ki=5e5（针对400V/800W系统）
3.2 动态过程分析
闭环系统在负载突变时表现出独特的过渡特性：
- 20%-80%负载阶跃时，频率会瞬时偏移约15%
- 过渡过程中短暂进入容性模式（相位滞后）
- 约3ms后恢复稳态，频率波动<±2%
- 自动避开谐振点附近的不稳定区（113±5kHz）
实测发现：输出电容ESR对稳定性影响显著。当ESR>50mΩ时需将Ki降低30%以避免振荡。
4. 双向运行实现技巧
4.1 同步整流控制
正反向切换的关键在于同步整流信号的时序控制：
- 正向模式（降压）：
- 原边MOSFET领先副边整流管约50ns导通
- 关断时序相反
- 反向模式（升压）：
- 副边MOSFET作为主动开关
- 原边整流管延迟100ns触发（考虑寄生参数差异）
4.2 参数不对称补偿
即使精心设计，实际元件参数仍存在约5%的偏差。补偿措施包括：
- 在DSP代码中加入正反向增益补偿系数（0.95-1.05可调）
- 根据电流方向微调死区时间（±10ns）
- 双向效率差异可控制在<1%范围内
5. 实测问题排查指南
5.1 ZVS失效排查流程
- 检查死区时间是否足够（Vds是否完全归零）
- 测量栅极驱动上升时间（应<50ns）
- 确认谐振电流幅值（应>Io_max/π）
- 检查MOSFET结电容是否匹配（Coss差异<10%）
5.2 常见异常处理表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 启动炸管 | 死区不足 | 增加死区至200ns |
| 轻载振荡 | Ki过大 | 降低Ki或加入非线性区 |
| 效率突降 | 进入容性模式 | 检查频率下限设置 |
| 双向增益不一致 | 谐振参数偏差 | 调整Lm或增加补偿 |
6. 进阶优化方向
数字控制方案相比模拟PI控制具有明显优势：
- 可实现自适应频率调整（基于在线参数辨识）
- 加入状态观测器预测ZVS条件
- 采用预测控制算法处理负载突变
- 实验测得数字方案可将动态响应速度提升40%
实际调试中发现，采用TMS320F28379D DSP时需注意：
- PWM分辨率至少需要150ps级（对应200MHz时钟）
- ADC采样窗口要与PWM更新时刻错开
- 软件中必须加入频率变化率限制（建议<10kHz/μs）
经过两周的持续调试，最终实现的CLLLC变换器在400V-48V双向转换中达到96.5%的峰值效率（双向平均值95.8%），验证了变频控制策略的可行性。下一步计划加入输入电压前馈补偿，以进一步提升线路调整率。
