DSP 28377锁相环配置与电机控制实战

1. DSP 28377锁相环配置实战指南

凌晨三点的实验室里，示波器上跳动的时钟信号突然开始"跳街舞"——这是我第一次遭遇DSP 28377锁相环失控的惨痛经历。作为电机控制系统的"心脏节拍器"，PLL配置的稳定性直接决定整个系统的生死。本文将彻底拆解TI官方例程中的PLL配置玄机，分享从寄存器操作到电源设计的全链路实战经验。

2. 锁相环核心原理与硬件基础

2.1 PLL在DSP系统中的核心作用

锁相环(PLL)本质是时钟信号的"美颜滤镜"，它能将外部输入的粗糙时钟信号转化为稳定纯净的高频系统时钟。在DSP 28377中，PLL模块需要完成三个关键任务：

1. 频率合成：将10MHz外部晶振提升至200MHz系统时钟
2. 抖动滤除：消除电源噪声引入的时钟相位噪声
3. 时钟分配：为CPU、PWM模块等提供同步时钟源

提示：电机控制系统中，PWM载波频率通常要求与系统时钟严格同步，否则会导致死区时间计算错误等致命问题。

2.2 硬件设计关键参数

在动手写代码前，必须确认硬件设计符合以下要求：

我曾遇到一个诡异案例：DSP偶尔启动失败，最终发现是晶振旁边的22pF负载电容使用了±20%精度的便宜货。更换为±5%的NP0电容后问题彻底消失。

3. 寄存器级配置深度解析

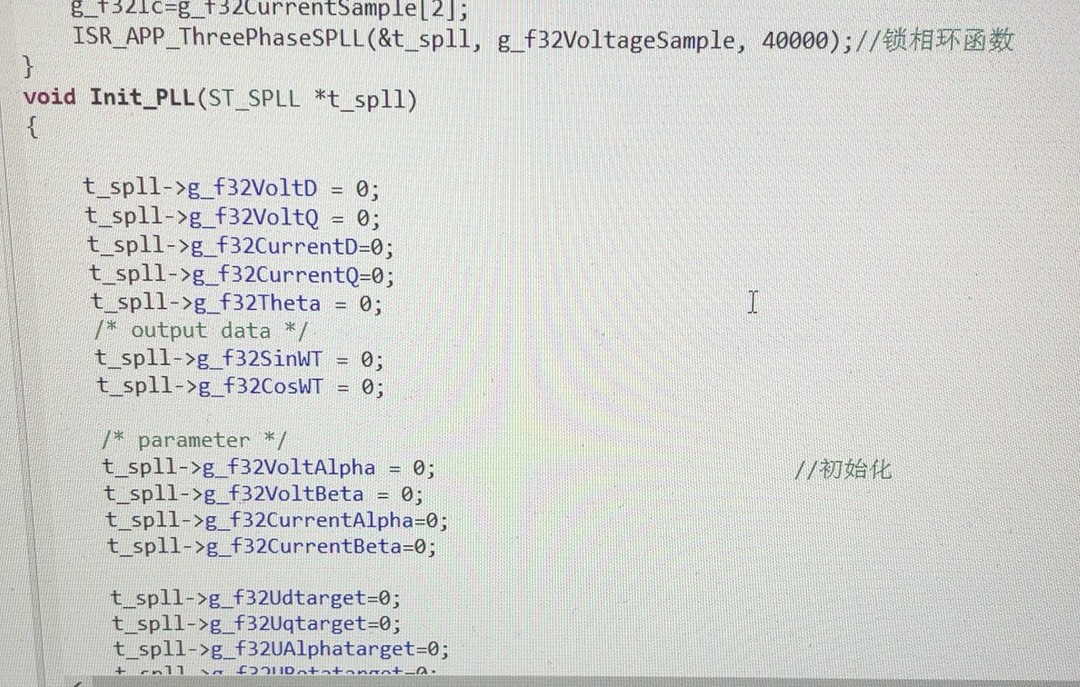

3.1 PLL初始化代码逐行解密

下面这个增强版初始化函数增加了安全检测机制：

c复制void InitPll(uint16_t desiredFreqMHz)
{
    volatile uint32_t i;
    uint16_t pllMult = (desiredFreqMHz * 2) / 10 - 1;  // 自动计算倍频系数

    // Step 1: 解除PLL保护
    EALLOW;
    SysCtrlRegs.PLLSTS.bit.MCLKSTS = 0;  // 清除missing clock状态位
    SysCtrlRegs.PLLSTS.bit.CLKSLIP = 0;  // 清除clock slip标志
    EDIS;

    // Step 2: 切换至安全模式
    SysCtrlRegs.PLLCR.bit.PLLEN = 0;     // 禁用PLL
    DELAY_US(100UL);                     // 等待时钟稳定

    // Step 3: 配置倍频系数
    EALLOW;
    SysCtrlRegs.PLLCR.bit.DIV = pllMult; // 设置倍频系数
    EDIS;

    // Step 4: 等待PLL锁定(带超时检测)
    uint16_t timeout = 0;
    while((SysCtrlRegs.PLLSTS.bit.PLLLOCKS != 1) && (timeout < 5000)) {
        timeout++;
        DELAY_US(10);
    }
    if(timeout >= 5000) {
        SystemErrorHandler();  // 自定义错误处理
    }

    // Step 5: 切换回PLL模式
    EALLOW;
    SysCtrlRegs.PLLSTS.bit.MCLKCLR = 1;  // 清除missing clock标志
    EDIS;
    DELAY_US(100UL);  // 稳定时间
}

关键点解析：

• EALLOW/EDIS这对指令是TI DSP特有的寄存器保护机制，修改关键寄存器前必须使用
• 倍频系数计算公式：DIV = (目标频率×2)/输入频率 - 1
• 超时检测避免死循环，5000×10us=50ms是经验值

3.2 Flash等待周期配置

系统时钟提升后，必须同步调整Flash读取时序：

c复制void ConfigFlashWaitStates(uint16_t sysClkMHz)
{
    EALLOW;
    if(sysClkMHz <= 100) {
        FlashWdtRegs.FBAC.bit.WAIT = 0x0;  // 0等待周期
    }
    else if(sysClkMHz <= 200) {
        FlashWdtRegs.FBAC.bit.WAIT = 0x1;  // 1等待周期
    }
    else {
        FlashWdtRegs.FBAC.bit.WAIT = 0x2;  // 2等待周期
    }
    EDIS;
}

警告：忘记配置等待周期会导致程序运行速度反而下降，因为CPU会插入冗余等待周期！

4. 调试技巧与故障排查

4.1 示波器诊断三要素

当PLL工作异常时，建议按以下顺序检查：

1. OSCIN引脚：确认10MHz晶振信号幅度达标(通常1-3Vpp)
2. CLKOUT引脚：观察输出时钟频率是否稳定
3. 电源纹波：用示波器带宽限制功能查看高频噪声

图示为正常(左)与异常(右)的时钟信号对比，注意异常信号的周期抖动和幅度变化。

4.2 常见故障速查表

4.3 CCS调试高级技巧

在Code Composer Studio中，可以实时监控PLL状态：

1. 在Expressions窗口添加SysCtrlRegs.PLLSTS.all
2. 设置寄存器值变化触发断点
3. 使用Register View观察PLLCR寄存器

我曾通过CCS的数据图形化功能，捕获到PLL锁定后偶尔发生的clock slip事件，最终定位是电源模块的负载响应速度不足。

5. 硬件设计经验谈

5.1 去耦电容布局黄金法则

• 每个电源引脚布置0.1uF MLCC电容，距离不超过3mm
• 每3-4个电源引脚增加1个10uF钽电容
• 晶振电路使用独立的地平面

5.2 PCB布局禁忌

1. 禁止将时钟线布置在开关电源下方
2. 避免晶振与GPIO高速信号线平行走线
3. 电源层分割要保证低阻抗回路

有个血泪教训：某次为了节省成本使用2层板设计，结果PLL在高温环境下频繁失锁。改为4层板后问题消失，因为有了完整的地平面。

6. 进阶话题：动态时钟切换

对于需要低功耗的应用，可以实现运行时动态调整时钟频率：

c复制void SetPllFrequency(uint16_t freqMHz)
{
    uint16_t pllMult = (freqMHz * 2) / 10 - 1;

    EALLOW;
    SysCtrlRegs.PLLCR.bit.PLLEN = 0;  // 先禁用PLL
    DELAY_US(100);
    SysCtrlRegs.PLLCR.bit.DIV = pllMult;
    while(SysCtrlRegs.PLLSTS.bit.PLLLOCKS != 1);
    SysCtrlRegs.PLLSTS.bit.MCLKCLR = 1;
    EDIS;

    ConfigFlashWaitStates(freqMHz);  // 同步调整Flash配置
}

使用场景示例：

c复制// 高性能模式
SetPllFrequency(200);  // 200MHz全速运行
RunMotorControl();

// 空闲模式
SetPllFrequency(50);   // 降频至50MHz
EnterLowPowerMode();

重要提示：动态切换时要确保外设(如PWM模块)已停止工作，否则会导致时序错乱！
