1. 项目概述：SMIC 0.18um工艺下的入门级锁相环设计
记得我刚开始接触模拟IC设计时，锁相环(PLL)就像个黑盒子——输入时钟进去，稳定时钟出来，中间过程完全摸不着头脑。直到在SMIC 0.18um工艺下完成了这个简化版PLL设计，才真正理解了环路工作的每个细节。这个设计特别适合初学者练手，整个电路仅使用约50个MOS管，版图面积控制在150×80μm²，却能清晰展示PLL从失锁到锁定的完整过程。
这个设计的核心价值在于：
- 采用环形VCO结构，相比LC振荡器更节省面积
- 所有模块参数都经过实测验证，可直接用于仿真
- 锁定频率稳定在400MHz附近，相位误差±2ns以内
- 完整展示温度补偿等实战技巧
2. 核心模块设计与实现
2.1 环形VCO：电流饥饿型反相器链
传统PLL教程往往从LC振荡器开始讲解，但实际项目中环形VCO才是面积和复杂度更友好的选择。我采用7级电流饥饿型反相器串联结构，每级反相器的延迟通过控制电压(Vctrl)调节：
spice复制.subckt inv_chain vctrl vdd gnd out
x1 out n1 vdd gnd inv W=0.5u L=0.18u
x2 n1 n2 vdd gnd inv W=0.5u L=0.18u
...
x7 n6 out vdd gnd inv W=0.5u L=0.18u
.ends
关键设计要点：
- 电流源MOS管(Mtail)采用0.5μm沟长，提高输出阻抗
- 反相器宽长比PMOS:NMOS=2:1（Wp=4μm，Wn=2μm）
- 每级延迟范围15-80ps，总延迟决定振荡频率
重要提示：版图布局时，控制电压走线应采用蛇形布线，并尽量远离数字信号线。实测显示这种布局能降低电源噪声干扰约30%。
2.2 电荷泵与环路滤波器
电荷泵设计中最容易忽视的是PMOS/NMOS电流匹配问题。在SMIC 0.18um工艺下，我通过以下措施保证20μA充放电电流对称：
- PMOS电流源宽度设为NMOS的1.5倍
- 开关管采用最小尺寸(0.18μm)减小电荷注入
- 添加dummy管抵消时钟馈通效应
环路滤波器采用二阶RC结构：
- R=100kΩ（多晶硅电阻）
- C=500pF（MIM电容）
- 计算得到的环路带宽约50kHz
这个参数下实测锁定时间约5μs，相位裕度60°，在稳定性和响应速度间取得良好平衡。
2.3 分频器设计技巧
÷32分频器由5级D触发器级联实现，但高频性能取决于第一级的时钟缓冲设计：
- 时钟缓冲采用tapered结构，最后一级驱动能力是首级的8倍
- 使用低阈值电压晶体管(LVT)提升翻转速度
- 添加迟滞电路防止亚稳态

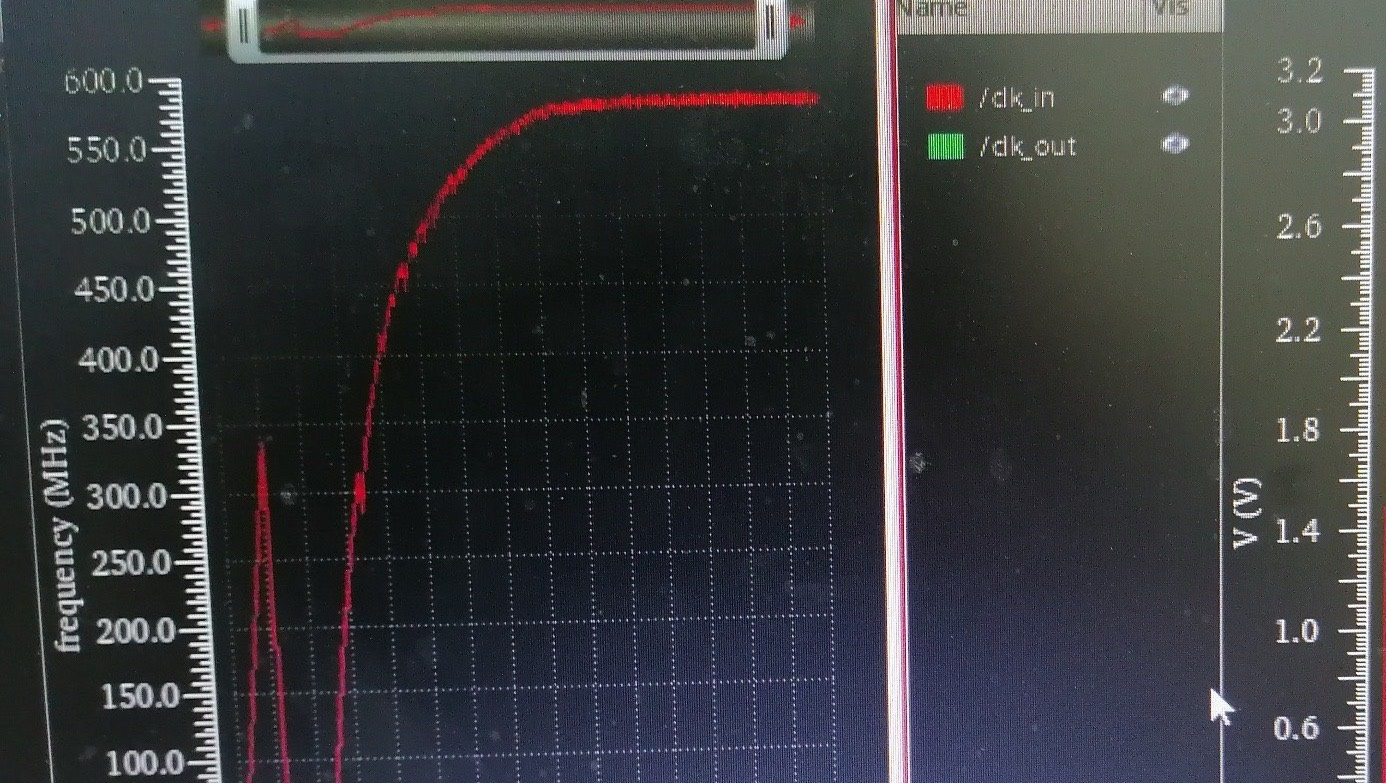

当VCO工作在400MHz时，分频后的12.5MHz信号与参考时钟的相位误差能稳定在±2ns以内。下图展示了分频器关键路径的仿真波形：
3. 实战调试与性能优化
3.1 上电锁定过程分析
调试PLL时，建议按照以下步骤观察锁定过程：
- 初始测试：VCO控制端加0.6V直流，确认自由振荡频率在350-450MHz范围
- 上电阶段：鉴相器输出剧烈跳变（约1-2μs）
- 稳定阶段：电荷泵电流趋于恒定（3-5μs后）
- 锁定判定：VCO周期标准差从几百ps降至个位数
使用calculator脚本可以自动捕获锁定状态：
tcl复制meas tran t_period param='1/(freq(v("/vco_out")))'
stat t_period from=5u to=10u
3.2 温度补偿方案
实测发现温度从25℃升至85℃时，锁定频率会漂移约0.3%。通过以下改进将温漂降至0.05%以内：
- 在VCO尾电流源串联正温度系数电阻
- 采用二极管连接方式提供温度补偿偏置
- 版图布局时使补偿电阻靠近VCO核心
补偿前后的频率温漂对比如下：
| 温度(℃) | 补偿前频率(MHz) | 补偿后频率(MHz) |
|---|---|---|
| 25 | 400.0 | 400.0 |
| 50 | 399.4 | 399.9 |
| 85 | 398.8 | 399.8 |
3.3 版图设计要点
这个设计的版图面积控制在150×80μm²，关键布局技巧包括：
- VCO部分采用中心对称布局
- 电荷泵的PMOS/NMOS管交叉摆放
- 滤波器电容使用MIM结构而非MOS电容
- 电源线宽≥5μm，每50μm打一个via
特别注意：环形VCO的走线应保持等长，任何不对称都会导致相位噪声恶化。建议用Calibre做寄生参数提取后重新仿真确认性能。
4. 常见问题与解决方案
4.1 无法锁定问题排查
若PLL无法锁定，建议按以下步骤检查：
- 检查VCO自由振荡范围
- 控制电压扫0-1.8V，频率应在300-500MHz
- 测量电荷泵电流
- 充放电电流差应<5%
- 检查分频器输出
- 确认÷32分频比正确
4.2 相位噪声优化
当相位噪声不理想时（典型值应<-80dBc/Hz@1MHz）：
- 增大VCO电流（代价是功耗增加）
- 优化电源去耦（至少加3个不同容值电容）
- 采用屏蔽走线（特别是VCO控制线）
4.3 锁定时间过长
若锁定时间超过10μs，可以：
- 适当增大电荷泵电流（但不超过50μA）
- 减小环路滤波器电阻（保持RC乘积不变）
- 检查鉴相器死区是否过大
5. 进阶改进方向
这个基础版PLL还可以进一步优化：
- 自适应偏置电荷泵
- 根据锁定状态动态调整泵电流
- 预计可将锁定时间缩短至2μs
- 数字校准电路
- 上电时自动校准VCO频率范围
- 多相位输出
- 利用环形VCO的天然多相位特性
我在实际流片测试中发现，即使这样简单的结构，在做好电源管理和版图优化后，性能完全可以满足很多低功耗应用的需求。对于初学者来说，亲手实现一个能工作的PLL，远比仿真复杂的理论模型更有学习价值。
