STM32驱动MCP4017数字电位器与ADC采集实战

1. 项目概述

在嵌入式系统开发中，数字电位器和ADC采集是常见的硬件控制技术。MCP4017作为一款数字电位器芯片，通过I2C接口实现电阻值的数字化控制，配合ADC模块可以实现精确的电压采集和调节。这种组合在蓝桥杯等嵌入式竞赛中经常出现，也是工业控制、消费电子等领域的基础技能。

这个项目完整展示了如何通过STM32微控制器驱动MCP4017数字电位器，并利用ADC采集电压信号。我们将从硬件连接、工作原理到软件实现进行全面解析，特别关注实际开发中的关键细节和常见问题。

2. MCP4017数字电位器详解

2.1 数字电位器基础概念

传统电位器是机械式的可变电阻器，通过旋转或滑动改变电阻值。MCP4017将其数字化，实现了以下转变：

• 机械操作 → 数字控制：不再需要物理旋钮，通过I2C发送指令即可调节
• 连续调节 → 离散档位：提供128级精确调节（0-127）
• 模拟电路 → 数字接口：可直接与微控制器集成，实现自动化控制

典型应用场景包括：

• LED亮度调节
• 音频设备音量控制
• 传感器灵敏度调整
• 电源管理电路中的电压调节

2.2 MCP4017技术特性

MCP4017的主要参数如下：

注意：实际使用中，电阻值并非完全线性变化。在低阻值区域（<10kΩ）时，调节精度会更高。

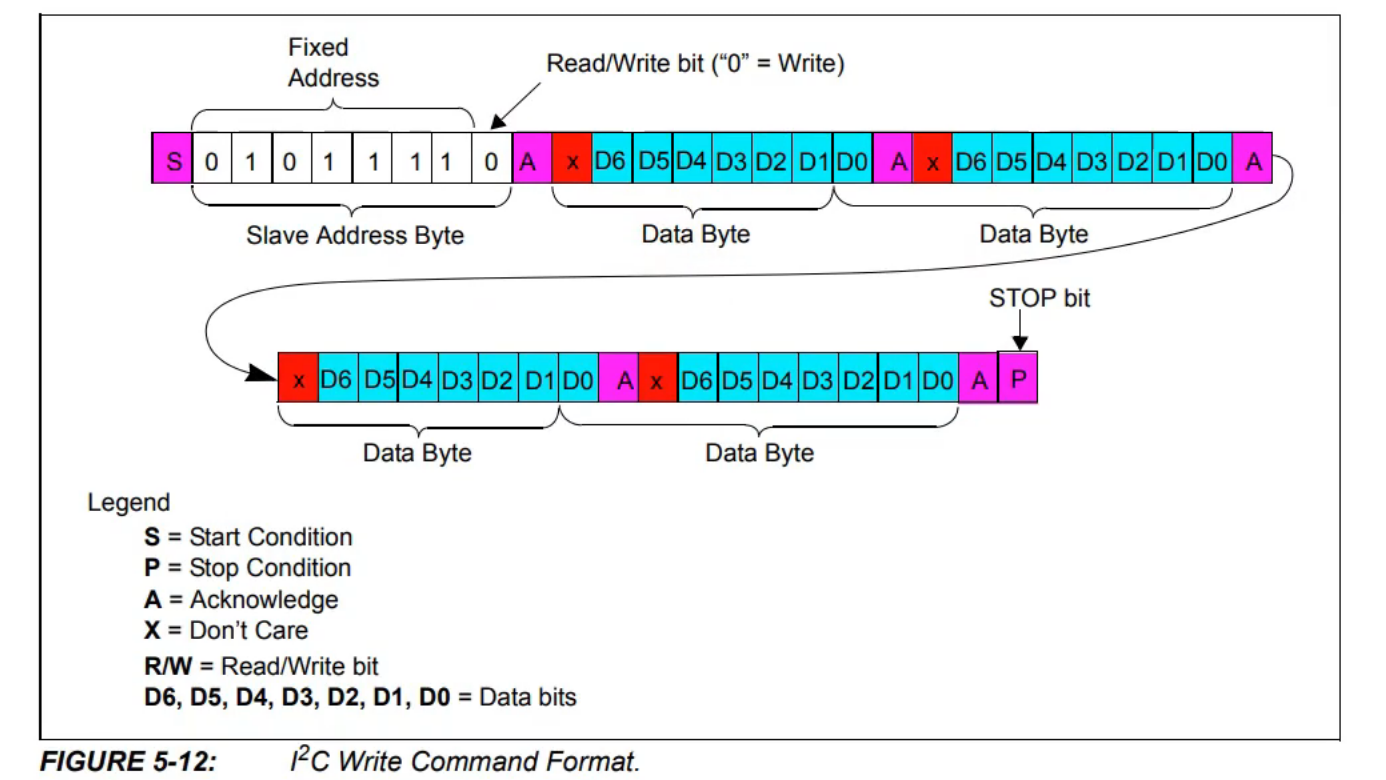

2.3 I2C通信协议实现

MCP4017采用标准I2C协议，硬件连接仅需两根线：

c复制// STM32硬件I2C初始化示例
I2C_HandleTypeDef hi2c1;

void MX_I2C1_Init(void)
{
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;      // 100kHz标准模式
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.OwnAddress1 = 0;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.OwnAddress2 = 0;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  if (HAL_I2C_Init(&hi2c1) != HAL_OK)
  {
    Error_Handler();
  }
}

实际写入数据的函数实现：

c复制#define MCP4017_ADDR 0x5E // 7位地址格式

void MCP4017_Write(uint8_t value)
{
  // 确保值在有效范围内
  value = value > 127 ? 127 : value;

  HAL_I2C_Master_Transmit(&hi2c1, MCP4017_ADDR, &value, 1, HAL_MAX_DELAY);
}

3. 硬件电路设计

3.1 典型应用电路

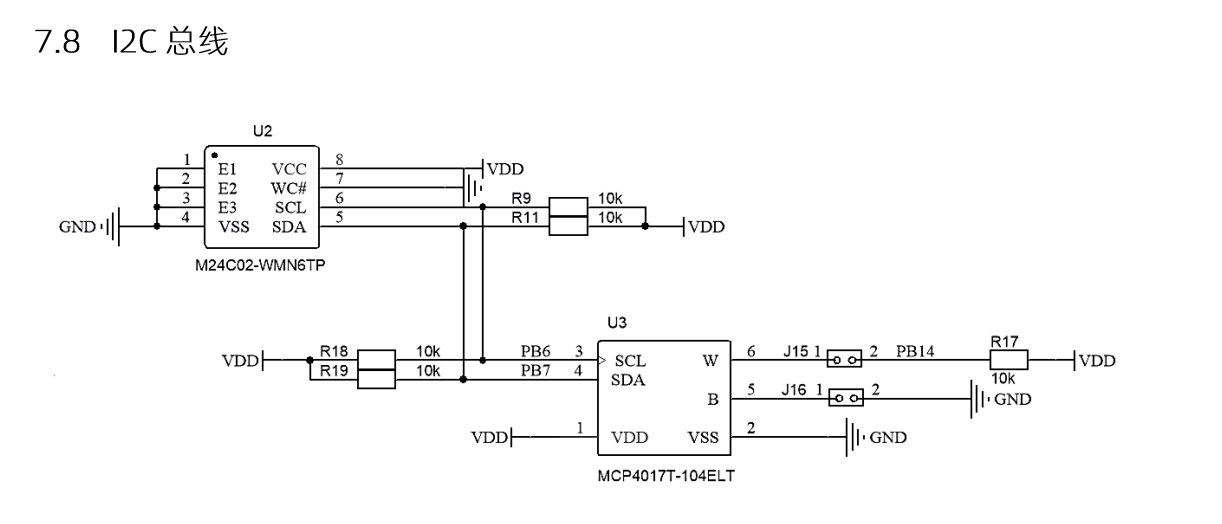

MCP4017的标准连接方式如下图所示：

关键设计要点：

1. 上拉电阻：SCL和SDA线需要4.7kΩ上拉电阻
2. 电源滤波：VDD引脚应加0.1μF去耦电容
3. 端子连接：
   • VSS：接地
   • A端子：接高电平或信号源
   • W端子：可调输出端
   • B端子：接地或参考电平

3.2 与ADC的配合设计

在蓝桥杯开发板上，典型配置如下：

电压分压计算公式：

code复制Vout = Vin * (R2 / (R1 + R2))

其中R2就是MCP4017的电阻值，通过调节其阻值可以改变分压比，ADC采集到的电压值也会相应变化。

4. 软件实现与优化

4.1 ADC采集处理

完整的ADC采集处理流程如下：

c复制// 定义全局变量
u32 adc_tick = 0;
float mcp_volt = 0;

void ADC_Process()
{
    // 200ms采样周期控制
    if(uwTick - adc_tick < 200) return;
    adc_tick = uwTick;

    // 启动ADC转换
    HAL_ADC_Start(&hadc1);
    while(HAL_ADC_PollForConversion(&hadc1, 10) != HAL_OK);

    // 获取并转换ADC值
    uint32_t adc_value = HAL_ADC_GetValue(&hadc1);
    mcp_volt = 3.3f * adc_value / 4096.0f;

    // 根据电压值调整MCP4017
    uint8_t mcp_value = (uint8_t)(mcp_volt * 127 / 3.3);
    MCP4017_Write(mcp_value);
}

4.2 按键控制实现

长按和短按的区分处理是关键难点：

c复制uint32_t key_long_tick = 0;

void Key_Process()
{
    // 短按处理
    if(key_down == 3) {  // 按键3按下
        mcp_num++;
        if(mcp_num > 127) mcp_num = 127;
    }
    else if(key_down == 4) {  // 按键4按下
        mcp_num--;
        if(mcp_num > 127) mcp_num = 0; // 注意：这里应该判断<0
    }

    // 长按检测
    if((key_value == 3 || key_value == 4) &&
       (uwTick - key_long_tick > 800))
    {
        if(key_value == 3) {
            mcp_num++;
            if(mcp_num > 127) mcp_num = 127;
        }
        else {
            mcp_num--;
            if(mcp_num > 127) mcp_num = 0; // 同样需要修正
        }
    }

    // 更新长按计时
    if(key_down == 3 || key_down == 4) {
        key_long_tick = uwTick;
    }
}

重要提示：代码中的mcp_num > 127判断是错误的，应该是mcp_num < 0。这是嵌入式开发中常见的边界条件错误，需要特别注意。

5. 实际应用技巧

5.1 呼吸灯实现

利用MCP4017可以轻松实现PWM类似的呼吸灯效果：

c复制void Breath_LED()
{
    // 渐亮
    for(int i = 0; i < 128; i++) {
        MCP4017_Write(i);
        HAL_Delay(10);
    }

    // 渐暗
    for(int i = 127; i >= 0; i--) {
        MCP4017_Write(i);
        HAL_Delay(10);
    }
}

5.2 非阻塞延时优化

使用uwTick实现高效的非阻塞延时：

c复制uint32_t last_tick = 0;

void NonBlocking_Delay()
{
    if(uwTick - last_tick < 1000) return;
    last_tick = uwTick;

    // 这里放置需要周期性执行的代码
    ADC_Process();
}

这种方法相比HAL_Delay()的优势：

1. 不阻塞主循环
2. 精确控制执行周期
3. 可同时管理多个不同周期的任务

6. 常见问题与调试技巧

6.1 I2C通信失败排查

当MCP4017无响应时，按以下步骤排查：

1. 检查硬件连接

   • 确认SCL/SDA线正确连接
   • 测量上拉电阻是否正常（4.7kΩ）
   • 检查电源电压（2.7-5.5V）

2. 验证I2C信号

   • 用示波器观察SCL/SDA波形
   • 确认时钟频率符合设备要求
   • 检查起始/停止条件是否正常

3. 软件调试

   • 确认I2C初始化参数正确
   • 检查设备地址（MCP4017为0x5E）
   • 添加错误处理代码：

c复制HAL_StatusTypeDef status = HAL_I2C_Master_Transmit(&hi2c1, MCP4017_ADDR, &value, 1, 100);
if(status != HAL_OK) {
    printf("I2C传输失败，错误码：%d\n", status);
}

6.2 ADC采集异常处理

ADC采集值不稳定的可能原因及解决方案：

6.3 实际项目经验

1. 电阻选择：

   • 在分压电路中使用1%精度的金属膜电阻
   • 避免使用阻值过大的电阻（>1MΩ），会引入噪声

2. PCB布局：

   • I2C走线尽量短，避免平行走线
   • 模拟和数字地分开布局

3. 代码优化：

   • 减少不必要的ADC启动次数
   • 使用DMA传输提高效率
   • 对ADC值进行软件滤波（如移动平均）

c复制// 简单的移动平均滤波实现
#define FILTER_SIZE 5
uint32_t adc_filter[FILTER_SIZE] = {0};
uint8_t filter_index = 0;

uint32_t ADC_Filter(uint32_t new_value)
{
    adc_filter[filter_index] = new_value;
    filter_index = (filter_index + 1) % FILTER_SIZE;

    uint32_t sum = 0;
    for(int i = 0; i < FILTER_SIZE; i++) {
        sum += adc_filter[i];
    }

    return sum / FILTER_SIZE;
}

在嵌入式系统开发中，数字电位器和ADC的配合使用非常普遍。通过这个项目，我们不仅掌握了MCP4017的基本用法，还学习了如何优化代码结构、处理边界条件以及进行系统调试。这些技能在参加蓝桥杯等竞赛时尤为重要，也是实际工程开发中的基础能力。
