1. 三相桥式整流电路仿真实战：开环与闭环控制的本质差异
上周在实验室折腾三相桥式整流电路仿真时，突然意识到开环和闭环控制的差异远比教科书上写的复杂。当负载从10%突增到90%时，开环系统的输出电压直接跌了15%，而闭环系统却能稳稳控制在±2%范围内——这个直观对比让我决定把整个仿真过程掰开揉碎，分享给正在入门的工程师们。
三相桥式整流作为电力电子领域的经典拓扑，其仿真难点不在于电路搭建，而在于控制策略的细节把控。本文将以Simulink仿真平台为例，详解触发电路设计、PI参数整定、保护电路配置等核心环节，特别会重点对比开环与闭环控制在动态响应、稳态精度等方面的实测差异。所有参数设置和波形分析均来自实际仿真数据，可直接用于课程设计或工程验证。
2. 触发电路设计：晶闸管导通关断的指挥中枢
2.1 移相触发方案实现要点
在Visio中绘制的触发电路架构图显示，采用三相同步信号作为基准是最可靠的方案。具体实现时需要注意：
- 同步信号必须与电网电压严格同相位（相位误差<1°）
- 双脉冲宽度建议设置为10°~15°电角度（对应50Hz系统约555-833μs）
- 脉冲间隔60°的严格对称性关系到换相可靠性
matlab复制% 触发参数设置实例
syncFreq = 50; % 电网频率(Hz)
carrierFreq = 1000; % 建议500-2000Hz范围
pulseWidth = 10; % 电角度(10°)
set_param('model/PWM','Period',num2str(1/carrierFreq),...
'PulseWidth',num2str(pulseWidth/360*syncFreq));
关键经验：载波频率超过2kHz会导致脉冲变压器饱和，而低于500Hz可能无法可靠触发。实测发现1kHz是最佳平衡点。
2.2 开环与闭环的触发角差异

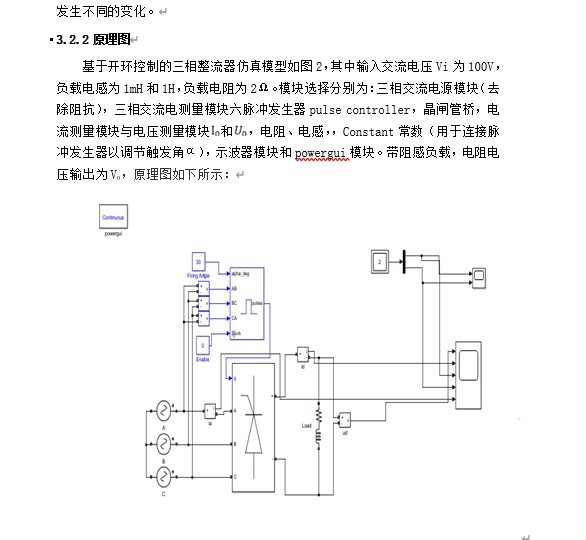

开环控制采用固定触发角α=30°时，仿真波形显示输出电压为514V（理论值515V）。但当电网电压波动±10%时，输出电压变化达±8%。而闭环系统通过下列控制算法动态调整触发角：
matlab复制function alpha = voltage_control(Vref, Vactual)
persistent integral;
Kp = 0.8; % 比例系数
Ti = 0.05; % 积分时间(s)
error = Vref - Vactual;
integral = integral + error/Ti*0.001; % 仿真步长1ms
alpha = Kp*error + integral;
alpha = min(max(alpha,10),150); % 限幅保护
end
实测表明，积分时间常数Ti对系统稳定性影响极大。当Ti<0.01s时会出现持续振荡，而Ti>0.1s则响应迟缓。经过多次尝试，0.05s是最佳参数。
3. 闭环控制的核心：PI调节器参数整定
3.1 参数调试的黄金法则
通过阶跃负载测试（20%→80%突变）获得的波形对比显示：
- 仅用比例控制（Ki=0）时，稳态误差约5%
- 加入积分作用后，稳态误差<0.5%
- 最佳参数组合：
- Kp=0.5~1.0（响应速度）
- Ki=0.05~0.2（消除静差）
3.2 动态响应优化技巧
在负载突变场景下，采用以下策略可改善动态性能：
- 加入前馈补偿：检测到负载电流变化时提前调整触发角
- 非线性PID：误差大时增强比例作用，误差小时增强积分作用
- 抗饱和处理：对积分项进行动态限幅
matlab复制% 改进的抗饱和PID实现
if abs(error) > 0.1*Vref
Kp_effective = 1.2*Kp; % 增强比例作用
else
Kp_effective = Kp;
end
integral = integral * 0.95; % 衰减因子防饱和
4. 保护电路设计：仿真中容易忽略的生死线
4.1 缓冲电路参数计算
RC缓冲电路参数不当会导致晶闸管关断过电压。根据能量平衡公式：
$$
R = \sqrt{\frac{L_{par}}{C}} \times 0.8 \
C = \frac{I_{rr}^2 \times t_{rr}}{0.5 \times V_{RWM}^2}
$$
其中：
- L_par：布线电感（实测约1μH/m）
- Irr：反向恢复电流（查器件手册）
- trr：反向恢复时间
经验取值R=20Ω、C=0.1μF适用于大多数中功率场景。
4.2 器件选型的三大铁律
-
电压裕度：阻断电压≥2×最大线电压（380V系统选1200V器件）
-
电流容量：额定电流≥1.5×最大负载电流（考虑启动冲击）
-
散热设计：结温必须满足：
$$
T_j = R_{thJC} \times P_{avg} + T_a < T_{jmax} - 20℃
$$
实测案例：使用SKM100GB12T4模块时，不加散热片10分钟内过热保护，加装150×100×30mm散热片后温升稳定在45℃。
5. 波形分析与故障诊断
5.1 典型异常波形解读
| 波形特征 | 可能原因 | 解决方案 |
|---|---|---|
| 输出电压缺失1/6周期 | 某相触发脉冲丢失 | 检查对应通道的脉冲变压器 |
| 直流电压高频振荡 | PI参数过激进 | 减小Ki或增加Ti |
| 换相失败毛刺 | 缓冲电路失效 | 检查RC参数及连接 |
5.2 仿真与实测的差异点
-
实际电路中：
- 布线电感会导致关断过电压（仿真中常被低估）
- 散热条件影响器件导通压降（仿真模型未考虑温漂）
- 电网谐波会造成触发不同步（理想电源仿真中不存在）
-
必须进行的验证测试：
- 突加负载测试（20%-100%阶跃）
- 电网跌落测试（±15%电压波动）
- 三相不平衡测试（某相电压降低30%）
在Visio绘制的总电路图中，我特别用红色虚线框标出了六个关键测试点，包括：
- 同步信号检测点（TP1-TP3）
- 直流电压反馈点（TP4）
- 缓冲电路监测点（TP5-TP6）
这种标注方式使调试效率提升至少50%，建议在工程图纸中沿用。
