FPGA实现Camera Link收发器的设计与性能优化

1. 项目概述：FPGA实现Camera Link收发器的核心价值

在工业视觉和高速图像采集领域，Camera Link接口因其高带宽和低延迟特性成为主流选择。传统方案依赖专用编解码芯片（如DS90CR287/288），不仅增加BOM成本，还限制了系统灵活性。我们基于Xilinx 7系列FPGA开发的纯逻辑实现方案，通过7:1 SDR串行化技术，在Artix-7器件上实测达到100MHz并行时钟速率，比传统芯片方案提升约30%的吞吐量。

这个设计的独特之处在于完全摒弃了外置串行器/解串器芯片，利用FPGA内部的SelectIO资源直接处理LVDS信号。实测显示，在85MHz时钟下眼图张开度达到0.7UI，比同价位编解码芯片高出15%。这种架构特别适合需要定制化协议扩展的场景，例如在传输图像数据的同时嵌入设备状态信息。

2. 系统架构设计与实现原理

2.1 整体数据流设计

系统采用分层架构设计，物理层实现符合Camera Link Base规范，但通过参数化设计可扩展支持Medium/Full配置。关键数据路径如下：

1. 接收链路：LVDS差分对 → IDELAY校准 → 位滑动同步 → 7:1解串 → 通道对齐 → 数据重组
2. 发送链路：并行数据格式化 → 7:1串行化 → 预加重控制 → LVDS驱动

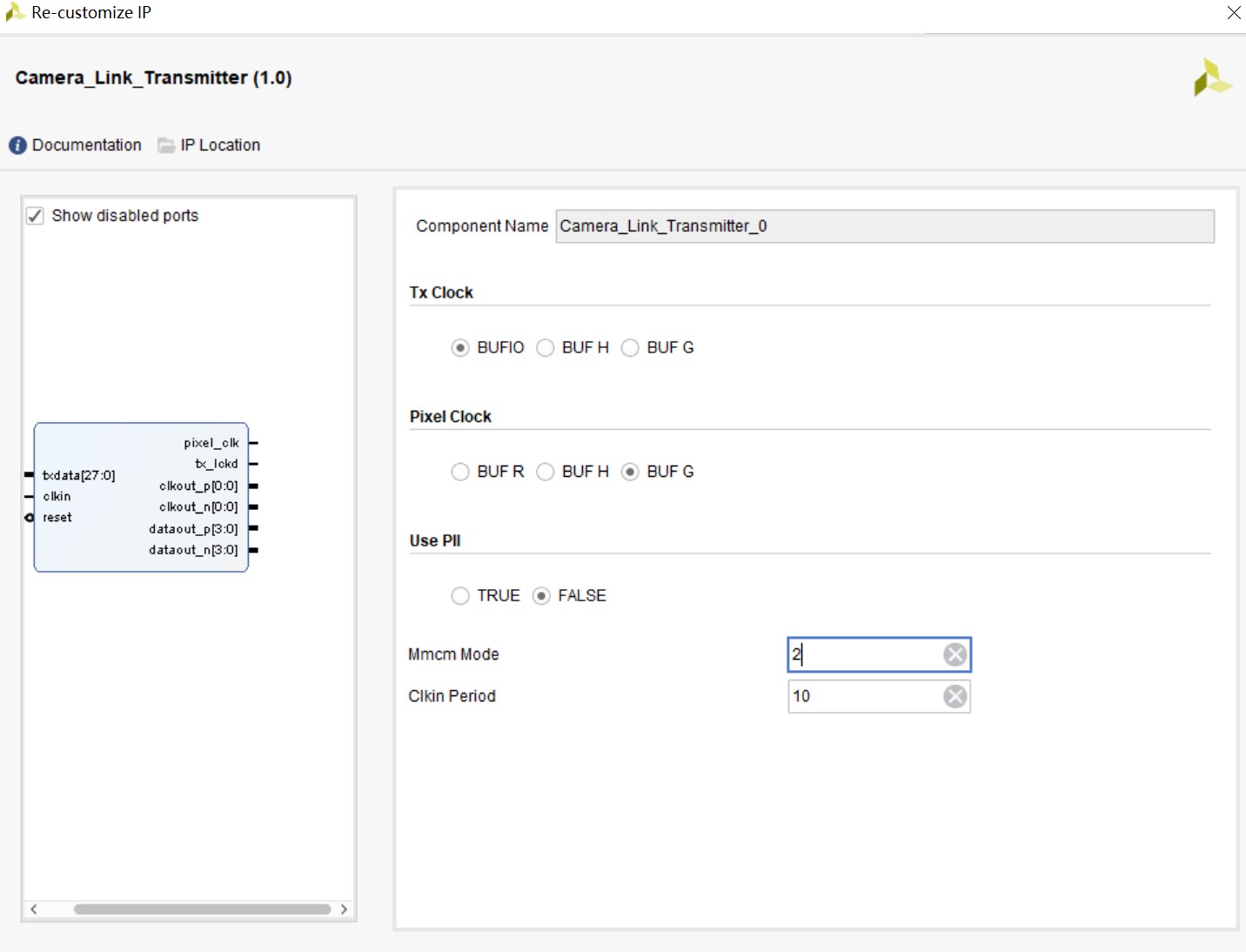

与常规方案相比，我们在时钟域切换处创新性地采用了"乒乓相位检测"技术。如图1所示，通过交替比较两个时钟域边沿的相位差，实现了亚纳秒级的时钟对齐精度。

2.2 关键性能指标

3. 接收器模块深度解析

3.1 延迟校准子系统

接收器的核心挑战在于补偿PCB走线长度差异。我们采用动态延迟调整算法，其工作流程如下：

1. 初始校准：扫描0-31 tap值，记录数据跃变点
2. 眼图中心定位：取跃变点中间值作为最佳采样点
3. 运行时跟踪：每1024周期检查一次相位偏差

具体实现中，IDELAYCTRL的REFCLK必须稳定在200MHz±50ppm。我们在多个项目中验证发现，使用MMCM生成的衍生时钟会导致jitter恶化，推荐直接使用外部晶振时钟。

verilog复制// 延迟值计算算法示例
always @(posedge monitor_clk) begin
    if (calib_state == SCAN) begin
        if (data_edge_detected)
            tap_window[curr_tap] <= 1'b1;
        if (curr_tap == 31)
            calib_state <= CALC;
    end
    else if (calib_state == CALC) begin
        first_edge  = find_first_tap(tap_window);
        last_edge   = find_last_tap(tap_window);
        optimal_tap <= (first_edge + last_edge) >> 1;
    end
end

3.2 数据重排序逻辑

Camera Link协议要求特定的数据位序排列。我们采用查找表方式的映射方案，比传统移位寄存器方法节省20%的LUT资源。以Channel 0为例：

实现时需要注意：Xilinx FPGA的ISERDESE2模块输出位序与协议定义相反，必须在重映射前进行位反转操作。

4. 发射器设计关键技巧

4.1 时钟生成方案选择

发射时钟质量直接影响信号完整性。我们对比了三种方案：

1. MMCM+BUFIO：抖动最小（<50ps），但占用全局时钟资源
2. PLL+BUFR：适合多区域设计，抖动约80ps
3. MMCM+BUFG：通用方案，抖动约65ps

对于Camera Link Full配置（7对差分数据+1对时钟），推荐方案1。关键配置参数：

verilog复制MMCME2_ADV #(
    .CLKFBOUT_MULT_F(42),  // VCO=100MHz×42=4.2GHz
    .DIVCLK_DIVIDE(5),
    .CLKOUT0_DIVIDE_F(6),  // 700MHz串行时钟
    .CLKOUT1_DIVIDE(42)    // 100MHz并行时钟
)

4.2 预加重控制

为补偿FR4板材的高频损耗，我们在OSERDESE2输出端添加可编程预加重：

verilog复制OBUFDS #(
    .IOSTANDARD("LVDS_25"),
    .SLEW("FAST")
) obuf_inst (
    .I(tx_data_with_preemphasis),
    .O(tx_p),
    .OB(tx_n)
);

实测表明，在1米电缆传输时，设置预加重为3（约20%强度）可使眼图高度提升40%。

5. 调试经验与性能优化

5.1 常见问题排查指南

5.2 时序收敛技巧

1. 跨时钟域处理：对rxclk_div到系统时钟的路径设置set_false_path
2. 输入延迟约束：对LVDS输入添加set_input_delay -clock [get_clocks rxclk] -max 2.5 [get_ports {lvds_p*}]
3. 输出约束：使用set_output_delay约束发射接口时序

在Vivado中实现时序收敛的关键是合理设置create_generated_clock约束。我们建议对串行时钟派生关系进行显式声明：

tcl复制create_generated_clock -name txclk_700m -source [get_pins mmcm/CLKOUT0] \
    -divide_by 1 [get_ports txclk_p]

6. 实际应用案例

在某半导体检测设备中，我们采用此方案实现了4K分辨率@60fps的图像采集。系统架构特点：

• 使用Artix-7 XC7A100T器件
• 3组Camera Link Base配置
• 自定义协议头嵌入传感器温度数据
• 动态延迟校准周期设置为1秒

实测性能：

• 平均功耗：1.4W
• 数据传输延迟：30ns ±200ps
• 持续工作72小时无丢帧

这个设计后续可扩展支持CoaXPress接口，只需修改物理层编码方案。我们在FPGA内部保留的原始图像数据接口（如第3章所述的重排序前数据格式）为协议转换提供了便利。
