PLC与变频器RS485通讯实战：欧姆龙CP1H控制三菱E700

Clark Liew

1. 工业控制中的多设备通讯难题

在自动化生产线控制系统中，PLC与变频器之间的稳定通讯一直是工程师面临的典型挑战。我最近完成的一个包装线改造项目，就遇到了欧姆龙CP1H PLC需要同时控制三台三菱E700变频器的需求。这种多设备通讯场景在输送带同步、张力控制等应用中非常普遍，但实际实施时往往会遇到各种"三角关系"难题。

2. 硬件架构设计

2.1 核心设备选型

这个系统的硬件配置经过精心选择：

  • 主控制器：欧姆龙CP1H-XA40DR-A PLC，具备高速处理能力和丰富的扩展接口
  • 通讯模块：CP1W-CIF11 RS485串口板，安装在PLC左侧的第一个扩展槽位
  • 执行设备：三菱FR-E700-0.4K-CH变频器三台，功率匹配包装机械需求
  • 人机界面：昆仑通态TPC7062KD触摸屏，7寸高亮度显示屏

关键提示：CIF11模块必须安装在最靠近CPU的扩展槽，否则可能导致通讯响应延迟

2.2 电气连接方案

RS485网络采用标准的菊花链拓扑结构：

  1. 从CIF11模块的DB9接口引出：
    • 引脚3（TXD+/RXD+）接至第一台变频器的SDA端子
    • 引脚8（TXD-/RXD-）接至第一台变频器的SDB端子
  2. 三台变频器之间采用双绞线串接：
    • 前一台的SDA接下一台的SDA
    • 前一台的SDB接下一台的SDB
  3. 网络末端的第一台和最后一台变频器的SG端子之间接入120Ω终端电阻

3. 参数配置详解

3.1 变频器参数设置

每台三菱E700需要配置以下关键参数：

参数编号 设置值 功能说明
Pr.79 5 运行模式选择（Modbus-RTU通讯控制）
Pr.117 1/2/3 站号设置（三台分别设为1、2、3）
Pr.118 192 波特率9600bps
Pr.119 0 8位数据位，无校验
Pr.120 1 停止位1位
Pr.121 9999 通讯超时禁用

实测发现：Pr.121设为1000ms（10.0秒）可提高网络异常时的恢复能力

3.2 PLC通讯参数配置

在CX-Programmer中设置CP1H的串口参数：

  1. 打开"PLC设置"对话框
  2. 选择"串口1"选项卡
  3. 设置参数：
    • 通讯模式：定长接收（无终止符）
    • 波特率：9600bps
    • 数据位：8位
    • 停止位：1位
    • 校验：无
  4. 勾选"允许从端口接收"

4. 程序设计实现

4.1 通讯初始化

PLC上电时需要执行一次通讯初始化：

st复制// 串口初始化程序
MOV #0000 D200      // 控制字清零
MOV #0008 D201      // 数据格式：8数据位/1停止位/无校验
MOV #0002 D202      // 波特率9600
MOV #0000 D203      // 起始符/结束符禁用
TXD D200            // 发送初始化命令

4.2 轮询调度机制

为避免通讯冲突，采用1秒周期的轮询策略：

st复制// 变频器轮询控制
LD P_1s            // 1秒时钟脉冲
+INC D100          // 站号计数器累加
CMP D100 #3        // 检查是否超过3号站
AND P_GT           // 如果大于3
MOV #1 D100        // 复位到1号站

4.3 频率写入协议

写入频率时需要遵循三菱Modbus-RTU格式：

st复制// 频率写入程序示例（以1号站50Hz为例）
MOV #0001 D300      // 站号01
MOV #0006 D301      // 功能码06（写单寄存器）
MOV #2000 D302      // 频率设定地址2000H
MOV #1388 D303      // 50.00Hz对应值1388H
TXD D300            // 发送命令

4.4 频率读取解析

读取实际频率并转换为工程值：

st复制// 频率读取解析程序
MOVW RXD缓冲区 D400  // 读取返回的16进制值
DIV D400 #100 D500  // 转换为实际频率值

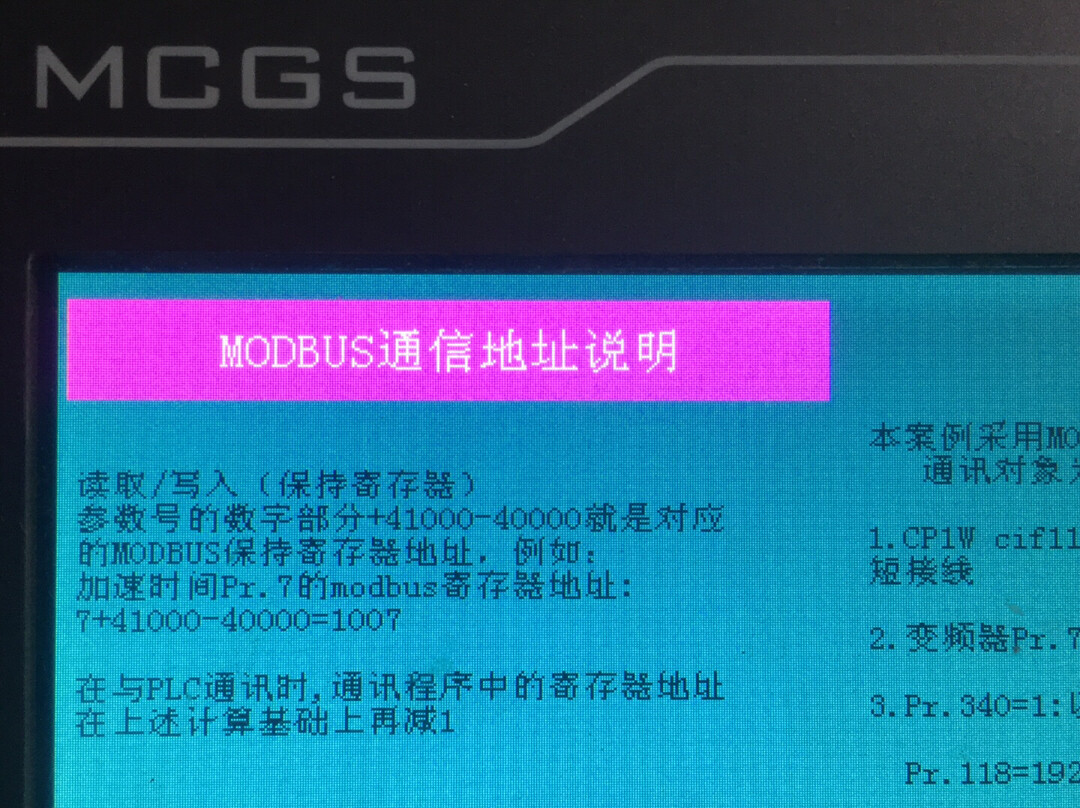

5. 触摸屏集成方案

昆仑通态TPC7062KD触摸屏通过以下方式与系统集成：

  1. 画面设计：

    • 创建三个相同的变频器控制面板
    • 使用"站号选择"变量切换显示对象
    • 频率设定值输入框关联PLC的D寄存器

  2. 通讯优化：

    • 读取按钮设置为瞬时触发
    • 数据刷新周期设置为1秒
    • 重要参数增加变化触发读取机制

6. 故障排查指南

6.1 常见问题及解决方案

故障现象 可能原因 解决方法
通讯完全中断 接线错误或终端电阻缺失 检查SDA/SDB极性，确认终端电阻
个别变频器无响应 站号设置重复 检查每台变频器的Pr.117参数
数据偶尔错误 接地不良或干扰 确保所有设备共地，使用屏蔽双绞线
响应超时 波特率不匹配 核对PLC和变频器的波特率设置

6.2 调试技巧

  1. 分段测试法：

    • 先单独测试PLC与一台变频器通讯
    • 确认正常后再接入第二台、第三台

  2. 信号监测：

    • 使用示波器观察RS485信号波形
    • 正常波形应为清晰的方波，无严重畸变

  3. 接地要点：

    • 所有设备接地线截面积不小于2.5mm²
    • 接地电阻应小于4Ω

7. 系统扩展建议

本架构具有良好的扩展性：

  1. 增加变频器数量：

    • 复制现有程序段
    • 修改站号和相关寄存器地址
    • 理论最多支持32台设备（需考虑响应时间）

  2. 功能扩展：

    • 增加运行状态监控（电流、电压等）
    • 实现故障报警连锁功能
    • 添加能耗统计功能

  3. 性能优化：

    • 采用更高效的轮询算法
    • 实现异常情况下的自动重试机制
    • 增加通讯超时报警功能

这套系统在包装生产线上已稳定运行2000多小时，期间经历了电压波动、电磁干扰等各种工况考验。最关键的体会是：RS485网络的可靠性很大程度上取决于接地质量和接线规范性。建议在实施类似项目时，预留足够的调试时间，并准备必要的测试工具。
