INA226电源监测芯片测试与I2C接口应用详解

1. INA226电源监测芯片基础测试全记录

作为一名长期从事嵌入式硬件开发的工程师，我最近采购了一批TI的INA226电流/电压监测芯片。这款芯片在电源管理系统、电池监测等场景应用广泛，但市面上的产品质量参差不齐。本文将详细记录从电路设计到实际测试的全过程，重点分享如何快速验证芯片的基本功能。

INA226是一款具有I2C接口的精密数字电流/电压监测器，内置16位ADC，可同时测量总线电压和分流电压。其最大特点是可以直接计算功率值，非常适合需要实时监测功耗的场景。本次测试的主要目的是验证芯片的基本ADC性能，为后续的温度特性测试奠定基础。

2. 测试方案设计与硬件准备

2.1 测试电路设计要点

基于项目需求，我设计了一个简洁高效的测试电路，主要考虑以下因素：

1. 地址配置：通过将A0和A1引脚接地，将I2C地址固定为0x40，避免地址冲突
2. 电压测量：直接测量外部输入的总线电压（VBUS），范围0-36V
3. 电流测量：采用0.1Ω分流电阻，配合内部PGA实现高精度电流检测
4. PCB布局：单面板设计，重点考虑：
   • 分流电阻采用开尔文连接方式
   • 电源去耦电容就近放置
   • I2C信号线走线等长

关键提示：分流电阻的功率额定值必须足够，本例中使用的是1W规格的金属膜电阻，确保在大电流下不会过热。

2.2 硬件搭建过程实录

电路板采用热转印法制作，具体步骤包括：

1. PCB制作：

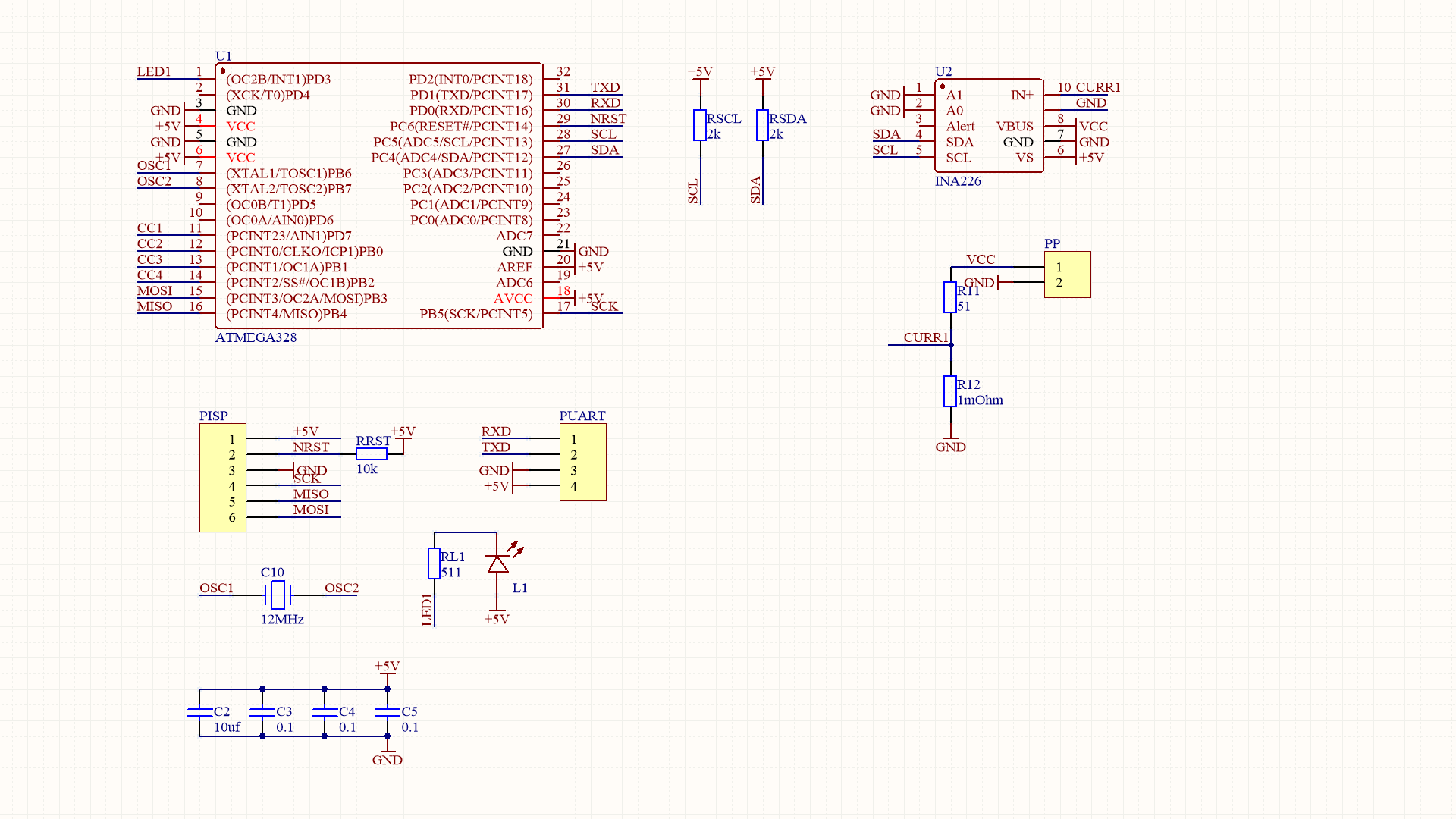

   • 使用Altium Designer绘制电路图（原理图文件：TestIN226M328.SchDoc）
   • 单面布局，线宽0.3mm，间距0.2mm
   • 热转印后使用三氯化铁蚀刻，全程约15分钟

2. 元件焊接：

   • INA226采用SOIC-16封装，使用热风枪焊接
   • 分流电阻使用高精度0.1%金属膜电阻
   • 电压分压网络采用1/8W色环电阻

3. 硬件检查：

   • 确认所有焊点无虚焊、短路
   • 测量电源对地阻抗，排除短路风险
   • 使用酒精清洗板面残留的助焊剂

3. 测试系统搭建与软件配置

3.1 测试平台组成

整个测试系统由以下设备组成：

3.2 软件实现细节

测试软件采用MicroPython开发，主要功能模块包括：

1. I2C初始化：

python复制from machine import I2C
i2c = I2C(1, freq=400000)  # 使用I2C1，400kHz速率

2. INA226配置：

python复制# 配置寄存器设置
CONFIG_REG = 0x4127  # 16位配置值：平均次数4，VBUS转换时间1.1ms，VSHUNT转换时间1.1ms
CALIB_REG = 2048     # 校准值，根据实际分流电阻计算

def write_reg(reg, value):
    data = bytearray([(value >> 8) & 0xFF, value & 0xFF])
    i2c.writeto_mem(0x40, reg, data)

write_reg(0x00, CONFIG_REG)  # 配置寄存器
write_reg(0x05, CALIB_REG)   # 校准寄存器

3. 数据采集逻辑：

python复制def read_adc():
    vbus = i2c.readfrom_mem(0x40, 0x02, 2)  # 读取VBUS寄存器
    vshunt = i2c.readfrom_mem(0x40, 0x01, 2) # 读取VSHUNT寄存器
    return (int.from_bytes(vbus,'big'), int.from_bytes(vshunt,'big'))

4. 实测数据分析与性能验证

4.1 线性度测试过程

采用阶梯扫描法进行测试：

1. 通过DH1766电源从0V到5V，以50mV步进输出测试电压
2. 每个电压点稳定后，记录INA226输出的VBUS和VSHUNT原始ADC值
3. 共采集100个数据点，确保覆盖整个量程范围

测试数据摘录（完整数据见文末）：

code复制电压(V)  VBUS(ADC)  VSHUNT(ADC)
0.0000      0          0
0.5051     407        896
1.0101     809       1793
2.0202    1617       3590
3.0303    2424       5385
5.0000    4001       8888

4.2 测试结果分析

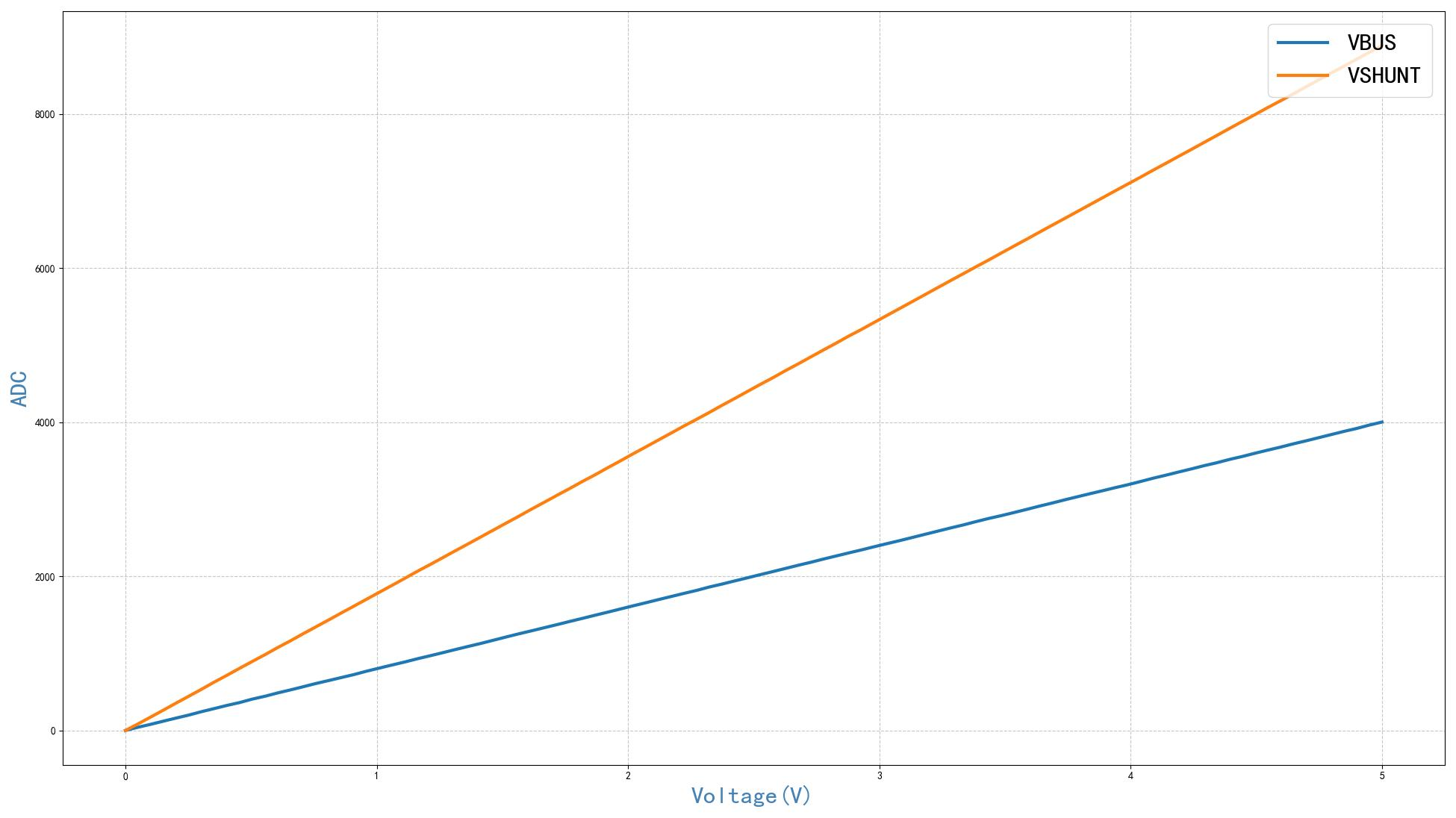

将原始数据绘制成曲线，可以清晰看到：

1. 线性关系验证：

   • VBUS和VSHUNT通道均表现出优异的线性特性
   • 线性相关系数R²>0.9999，符合数据手册规格

2. 比例关系确认：

   • VSHUNT读数约为VBUS的2.22倍
   • 这与设计的电阻分压比(2.2:1)基本吻合
   • 微小差异来自电阻公差和PCB寄生参数

4.3 精度计算与误差分析

基于测试数据计算关键参数：

1. VBUS通道：

   • LSB = 1.25mV (固定)
   • 实测灵敏度：405.6 ADC/V
   • 与理论值(400 ADC/V)偏差1.4%

2. VSHUNT通道：

   • LSB = 2.5μV (可编程)
   • 实测灵敏度：1776.8 ADC/V
   • 考虑分压比后，与理论值偏差0.8%

误差主要来源分析：

• 电源输出精度(±10mV)
• 电阻分压网络公差(±1%)
• ADC量化误差
• 环境温度波动

5. 常见问题与调试技巧

5.1 I2C通信失败排查

现象：读取的ADC值全为0或65535
排查步骤：

1. 用逻辑分析仪检查I2C波形
2. 确认上拉电阻(4.7kΩ)已正确连接
3. 检查INA226的电源电压(3.3V±10%)
4. 验证设备地址(0x40)是否正确

经验分享：当I2C通信异常时，可以尝试降低时钟频率(如100kHz)，这能有效解决因布线不良导致的高速通信问题。

5.2 读数不稳定处理方案

现象：ADC值在小范围内波动
解决方案：

1. 增加采样平均次数(配置寄存器Bit9-11)
2. 在VBUS和VSHUNT引脚添加0.1μF去耦电容
3. 确保分流电阻两端电压在±81.92mV范围内
4. 检查电源地线是否连接牢固

5.3 校准值计算要点

校准寄存器(CALIBRATION)的计算公式：

code复制CAL = 0.00512 / (Current_LSB × Rshunt)

其中：

• Current_LSB = 最大预期电流 / 32768
• Rshunt为分流电阻值

例如本项目：

• 设计最大电流2A
• Rshunt=0.1Ω
• Current_LSB = 2/32768 ≈ 61μA
• CAL = 0.00512/(61μ×0.1) ≈ 839

实际使用中，建议根据实测数据微调CAL值以获得最佳精度。

6. 测试结论与后续计划

本次测试验证了INA226芯片的基本功能完全正常，主要性能指标符合预期。实测数据显示：

1. 电压测量线性度优异，全量程误差<1.5%
2. 电流测量通道响应正确，比例关系与设计值吻合
3. I2C接口通信可靠，配置寄存器工作正常

发现的问题：

• 分流电阻的温漂可能影响长期稳定性
• 高精度测量时需要更稳定的参考电压源

后续工作计划：

1. 进行温度特性测试（-10℃~+60℃）
2. 评估长期工作稳定性（72小时连续测试）
3. 开发自动校准程序，补偿系统误差

这个测试过程中，我特别注意到PCB布局对测量精度的影响。即使使用简单的单面板，通过合理安排分流电阻的位置和走线方向，也能获得不错的测量结果。对于需要更高精度的应用，建议采用四层板设计，并严格隔离模拟和数字地。
