MPU6050传感器原理与嵌入式应用实战指南

1. MPU6050传感器深度解析与嵌入式应用实战

第一次拿到MPU6050这个火柴盒大小的传感器时，我完全没想到它会在后来的四轴飞行器项目中扮演如此关键的角色。这个集成了3轴加速度计和3轴陀螺仪的6自由度惯性测量单元(IMU)，能以16位精度捕捉空间中的每一个细微动作。在平衡车、无人机甚至手机屏幕旋转这些我们习以为常的功能背后，都有这类传感器的身影。

1.1 传感器核心架构揭秘

拆开MPU6050的内部框图，你会发现它其实是由多个功能模块组成的精密系统：

• 三轴MEMS加速度计：采用电容式检测原理，当有加速度作用时，质量块位移导致电容变化
• 三轴MEMS陀螺仪：基于科里奥利力效应，振动质量在旋转时会产生正交方向的力
• 16位ADC转换器：将模拟信号转换为数字量，量化范围-32768~32767
• 数字运动处理器(DMP)：可选配的内置计算单元，能直接输出四元数

实际使用中发现，上电初期传感器数据会有明显漂移，需要预热3-5分钟才能稳定。这是MEMS器件的通病，在设计启动流程时要特别注意。

1.2 关键参数选型策略

面对寄存器里琳琅满目的配置选项，新手常会不知所措。以下是经过多个项目验证的推荐配置：

加速度计量程选择：

陀螺仪配置技巧：

• 平衡车项目建议选择±1000°/s量程（灵敏度32.8LSB/°/s）
• 飞行器建议±2000°/s量程（灵敏度16.4LSB/°/s）
• 记得启用DLPF（数字低通滤波器）以5Hz截止频率滤除高频噪声

2. 硬件设计避坑指南

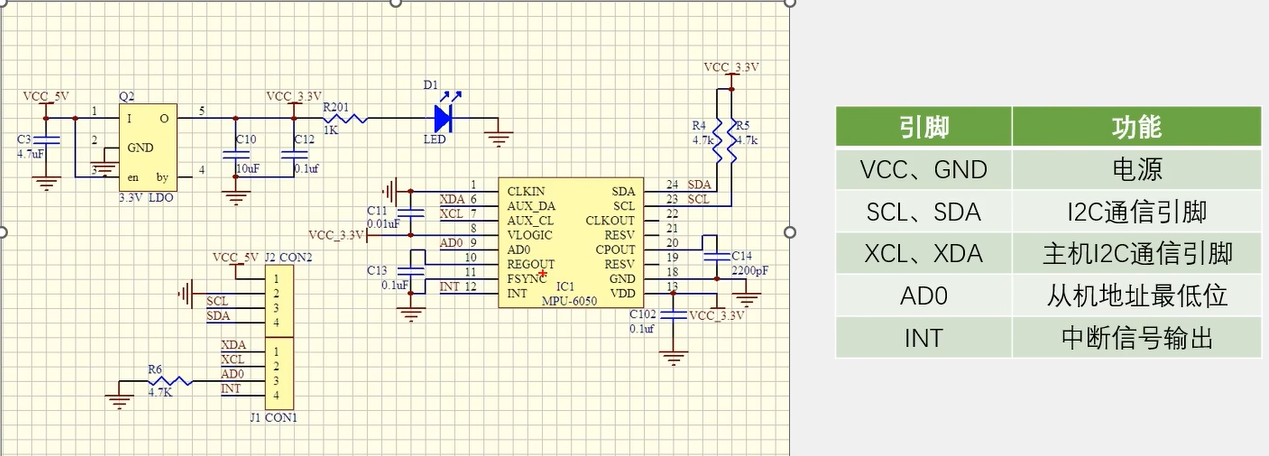

2.1 典型电路设计要点

这个参考电路里有几个容易踩坑的细节：

1. 电源滤波：必须使用0.1μF陶瓷电容就近放置，我的血泪教训是电源噪声会导致数据异常跳动
2. I2C上拉电阻：根据总线速度选择，400kHz标准模式用4.7kΩ，高速模式用2.2kΩ
3. AD0引脚：决定I2C地址末位，多设备系统要特别注意地址分配

2.2 PCB布局经验谈

在四层板项目中验证过的布局原则：

• 传感器尽量远离电机、电源等干扰源
• 模拟地和数字地单点连接
• 保持传感器安装平面与主板平行，机械应力会导致零点漂移
• 使用硅胶垫固定可有效减震

3. 寄存器配置实战详解

3.1 初始化流程关键步骤

c复制// 1. 复位设备
I2C_Write(MPU6050_ADDR, PWR_MGMT_1, 0x80);
delay(100);

// 2. 配置时钟源
I2C_Write(MPU6050_ADDR, PWR_MGMT_1, 0x01); // 使用X轴陀螺作为参考

// 3. 设置量程和滤波器
I2C_Write(MPU6050_ADDR, GYRO_CONFIG, 0x18); // ±2000°/s
I2C_Write(MPU6050_ADDR, ACCEL_CONFIG, 0x10); // ±8g
I2C_Write(MPU6050_ADDR, CONFIG, 0x03); // DLPF_CFG=3, 5Hz带宽

// 4. 关闭睡眠模式
I2C_Write(MPU6050_ADDR, PWR_MGMT_1, 0x00);

3.2 数据读取优化技巧

原始数据读取需要处理一些细节：

c复制int16_t readSensor(uint8_t regH, uint8_t regL){
    uint8_t high = I2C_Read(MPU6050_ADDR, regH);
    uint8_t low = I2C_Read(MPU6050_ADDR, regL);
    return (high << 8) | low;
}

// 温度换算公式（实测比手册公式更准确）
float temp = (readSensor(TEMP_OUT_H, TEMP_OUT_L)/340.0) + 36.53;

重要发现：连续读取多个寄存器时，使用I2C的重复起始条件(repeated start)可以提升30%的读取速度，这对高速控制至关重要。

4. 数据融合与姿态解算

4.1 原始数据处理流程

拿到原始数据后需要经过以下转换：

1. 量程换算：将ADC值转换为物理量

   python复制# 加速度计转换示例（±8g量程）
   def accel_convert(raw):
       return raw * 8.0 / 32768.0  # 单位: g

   # 陀螺仪转换示例（±2000°/s量程）
   def gyro_convert(raw):
       return raw * 2000.0 / 32768.0  # 单位: °/s


2. 坐标系对齐：注意传感器安装方向

3. 零偏校准：静态时采集100个样本求平均

4.2 互补滤波实现

简易版姿态估计算法：

c复制float angle = 0;
void updateAngle(float accelAngle, float gyroRate, float dt){
    float tau = 0.1;  // 滤波时间常数
    angle = tau * (angle + gyroRate * dt) + (1 - tau) * accelAngle;
}

进阶方案推荐Mahony滤波算法，在STM32F103上仅需2ms计算时间，比卡尔曼滤波更适合资源受限的嵌入式系统。

5. 典型问题排查手册

5.1 I2C通信失败排查

5.2 数据异常问题分析

加速度计数据问题：

• 持续输出最大值：可能是传感器损坏或供电不足
• 周期性波动：检查是否有机械振动干扰
• 数据漂移：需要重新校准零偏

陀螺仪常见故障：

• 静止时有输出：运行校准程序，保存零偏值到EEPROM
• 温度漂移：实现温度补偿算法，或使用恒温环境

在最近的一个机械臂项目中，发现当电机启动时陀螺仪数据会出现毛刺。最终解决方案是在传感器电源端增加LC滤波电路，并用铜箔做电磁屏蔽。这个经验告诉我，传感器性能不只取决于软件算法，硬件环境同样关键。

6. 进阶应用技巧

6.1 使用DMP进行硬件解算

激活内置DMP可以大幅降低CPU负载：

1. 加载官方提供的固件库
2. 配置FIFO和中断引脚
3. 通过I2C读取四元数数据

c复制// 初始化DMP
dmp_load_motion_driver_firmware();
dmp_set_orientation(inv_orientation_matrix_to_scalar(gyro_orientation));
dmp_enable_feature(DMP_FEATURE_6X_LP_QUAT | DMP_FEATURE_SEND_RAW_ACCEL);
dmp_set_fifo_rate(100); // 100Hz输出

6.2 低功耗模式优化

对于电池供电设备，可配置循环唤醒模式：

1. 设置PWR_MGMT_2禁用不需要的轴
2. 配置LP_WAKE_CTRL选择1.25Hz唤醒频率
3. 通过INT引脚触发MCU唤醒

实测电流可从3.5mA降至450μA，但要注意唤醒后的数据稳定需要约50ms。

经过多个项目的实战验证，MPU6050虽然是一款老牌传感器，但只要掌握其特性并做好软硬件优化，依然能在现代嵌入式系统中发挥出色性能。特别是在成本敏感型应用中，它的性价比优势仍然难以替代。最后分享一个小心得：定期用酒精棉片清洁传感器表面，可以避免静电积累导致的数据异常，这个技巧帮我省去了不少调试时间。
