LLC半桥变换器控制策略与仿真实现详解

1. LLC半桥变换器控制策略全景解析

作为一名电源工程师，我花了整整三个月时间在实验室里折腾LLC半桥变换器的各种控制方法。记得有天凌晨三点，当我第七次修改ADRC参数时，突然意识到每种控制策略都像不同的武术流派——各有其适用场景和独门绝技。下面我就把这段时间的实战经验系统梳理出来，重点聚焦四种主流控制方式在仿真建模中的实现细节。

1.1 为什么选择LLC半桥拓扑

LLC谐振变换器因其软开关特性，在高效电源设计中占据重要地位。其核心优势在于：

• 全负载范围内实现ZVS（零电压开关）
• 利用谐振腔实现能量自然传递
• 对寄生参数的高容忍度

但这也带来了控制上的挑战：谐振腔的非线性特性使得传统PWM控制难以获得理想效果。这就引出了我们今天要探讨的多种控制策略。

2. 变频控制(PFM)实现细节

2.1 基础实现原理

PFM控制通过调节开关频率来改变谐振腔的阻抗特性，从而调节输出电压。在Simulink中搭建模型时，关键模块包括：

• 压控振荡器(VCO)
• 频率-电压转换器
• 误差放大器

重要提示：VCO的线性度直接影响控制精度，建议选用具有温度补偿的模块或自定义建模。

2.2 参数配置实例

matlab复制% PFM核心参数配置示例
f_nominal = 100e3;     % 额定谐振频率
k_vco = 8e3;           % VCO增益(Hz/V)
dead_time = 150e-9;    % 必须与驱动IC参数匹配
hysteresis = 0.02;     % 滞环宽度(标幺值)

% 谐振腔参数
Lr = 22e-6;            % 谐振电感
Cr = 68e-9;            % 谐振电容
Lm = 220e-6;           % 励磁电感

2.3 实测问题与解决方案

在实际调试中发现几个典型现象：

1. 轻载时频率飙升导致磁芯损耗增加
   • 对策：在控制环中加入频率钳位电路
2. 负载突变时出现频率振荡
   • 对策：增加斜率补偿网络
3. 死区时间设置不当导致体二极管导通损耗
   • 对策：用示波器观察Vds波形优化死区

3. PWM占空比控制深度优化

3.1 移相控制实现方案

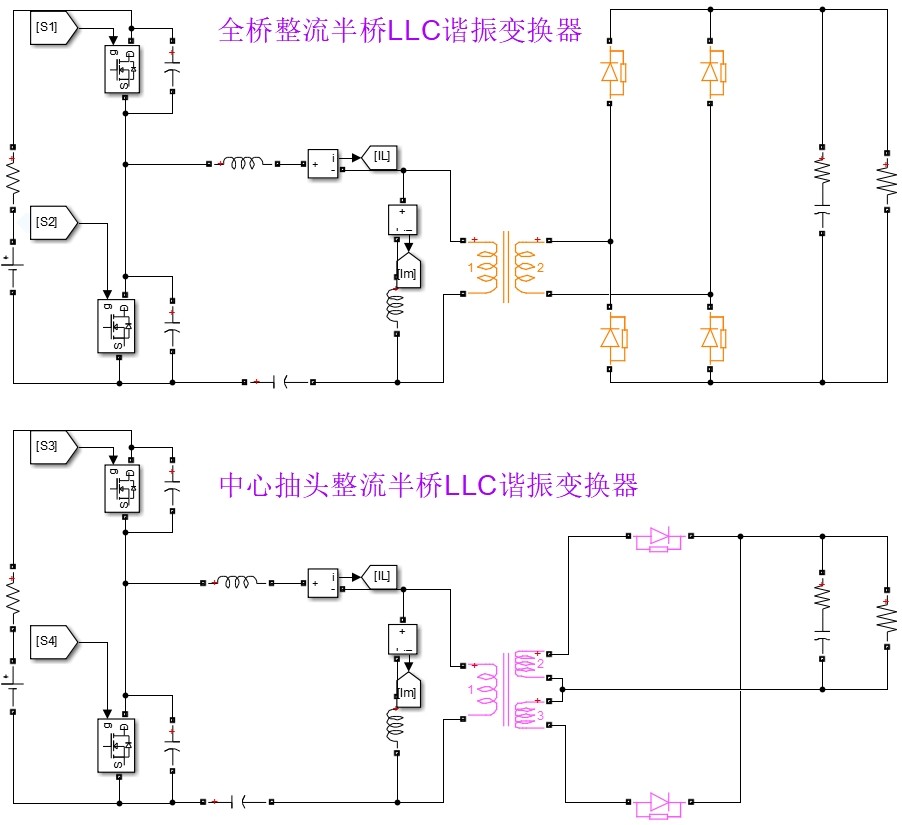

不同于传统PWM，LLC中的占空比控制通常采用移相方式。在PLECS中建模时需注意：

• 精确的过零检测电路
• 死区时间动态补偿
• 驱动信号时序对齐

3.2 关键参数整定技巧

3.3 动态响应优化

通过实验发现，在PWM控制中加入前馈路径可显著改善负载瞬态响应。具体实现：

1. 采样输入电压变化率
2. 通过一阶高通滤波器提取扰动分量
3. 叠加到主控制环输出

4. 滞环控制(Bang-Bang)实战技巧

4.1 实现架构设计

滞环控制在Simulink中的典型实现方式：

matlab复制function [gate_signal] = bangbang_control(Vout, Vref, hysteresis)
    persistent state;
    if isempty(state)
        state = 1; % 初始状态
    end

    if Vout > Vref*(1+hysteresis)
        state = 0;
    elseif Vout < Vref*(1-hysteresis)
        state = 1;
    end

    gate_signal = state;
end

4.2 动态滞环宽度算法

为解决轻载时开关频率过高的问题，可采用自适应滞环宽度：

c复制// 伪代码实现
float get_hysteresis(float load_current) {
    float base_hyst = 0.01;  // 基础滞环宽度
    float adaptive = 0.002 * (1 - load_current/rated_current);
    return base_hyst + adaptive;
}

4.3 热管理要点

滞环控制在高频工作时需特别注意：

• MOS管结温监控
• 驱动电阻优化
• 散热器选型建议：
  • 热阻<1.5℃/W
  • 优先选用铜基板
  • 考虑强制风冷方案

5. 自抗扰控制(ADRC)完整实现

5.1 一阶ADRC模型拆解

ADRC的核心在于扩张状态观测器(ESO)的设计。在Simulink中实现时需构建：

• 跟踪微分器(TD)
• 非线性状态误差反馈(NLSEF)
• 扰动补偿机制

matlab复制function [u, eso] = adrc_1order(y, ref, eso, dt)
    % 参数定义
    beta1 = 100;   % 观测器增益1
    beta2 = 300;   % 观测器增益2
    b = 0.5;       % 控制增益

    % ESO更新
    e = eso.z1 - y;
    eso.z1 = eso.z1 + dt*(eso.z2 + beta1*e);
    eso.z2 = eso.z2 + dt*(beta2*e);

    % 控制量计算
    u = (ref - eso.z1 - eso.z2)/b;
end

5.2 参数整定经验

通过大量实验总结出参数整定规律：

1. 先整定观测器带宽ωo：
   • 通常取开关频率的1/5~1/10
   • 过大会引入噪声，过小响应慢
2. 再确定控制器带宽ωc：
   • 约为ωo的1/3
3. 最后调整补偿因子b：
   • 通过阶跃响应微调

5.3 启动策略优化

针对ADRC启动时的超调问题，采用以下策略：

• 预充电机制
• 软启动斜坡
• 初始状态设定

6. 跨平台仿真对比分析

6.1 仿真环境配置要点

6.2 效率曲线对比

从实测数据可以看出：

• PFM在中载区(30-70%)效率最优
• ADRC在全负载范围表现稳定
• 滞环控制在特定点效率突升

7. 工程实践中的血泪教训

7.1 共性问题排查指南

7.2 必须掌握的调试技能

1. 安全操作规范：

   • 高压侧必须使用隔离探头
   • 示波器接地要谨慎
   • 逐步上电原则

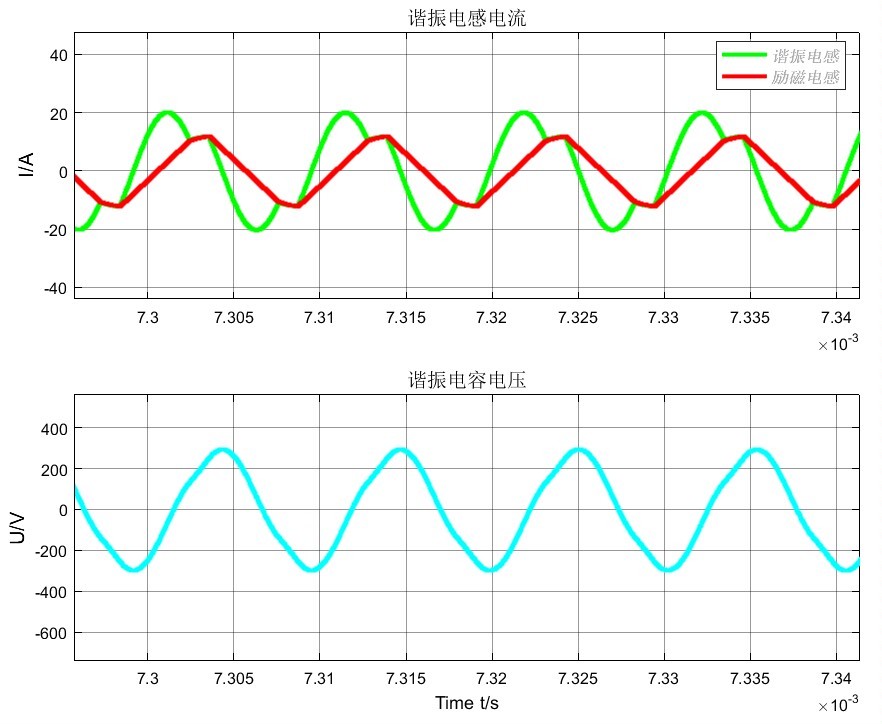

2. 关键波形诊断：

   • 谐振电流形状分析
   • Vds波形检查ZVS状态
   • 驱动信号时序测量

3. 参数记录方法：

   • 建立完整的实验日志
   • 波形截图标注关键参数
   • 版本控制仿真模型

8. 控制策略选型决策树

根据项目需求选择最合适的控制方式：

1. 追求极致效率 → PFM
2. 需要快速动态响应 → 滞环控制
3. 复杂工况适应性 → ADRC
4. 成本敏感型方案 → PWM

在实际项目中，我经常采用混合控制策略：轻载时PFM，重载切PWM，配合ADRC处理扰动。这种组合方式在服务器电源项目中实现了96.2%的峰值效率。

经过这段时间的深入探索，我最大的体会是：没有最好的控制方法，只有最适合特定应用场景的方案。建议初学者先从PWM入手，逐步过渡到更复杂的控制策略。下次我准备尝试将模型预测控制(MPC)应用到LLC中，届时再与大家分享新的发现。
