数控机床上下料机械手设计与液压系统实现

1. 数控机床上下料机械手设计概述

在工业自动化领域，机械手作为重要的执行机构，广泛应用于各类生产场景。针对数控机床的上下料需求，我们设计了一款专用机械手系统，能够稳定搬运30kg、长度达500mm的工件。这个设计源于实际生产需求——传统人工上下料不仅效率低下，还存在安全隐患，而通用工业机器人又存在成本过高、占地面积大等问题。

经过多方案比较，最终选择了圆柱坐标结构，这种设计在精度、工作范围和成本之间取得了良好平衡。整个系统由机械结构、液压驱动和电气控制三大部分组成，实现了从工件抓取、定位到放置的全自动化流程。下面我将从设计思路、结构选型、液压系统实现到控制逻辑，详细分享这个项目的完整实现过程。

2. 机械结构设计与选型

2.1 机械手结构类型比较

工业机械手主要有四种基本结构形式，每种都有其独特的优势和应用场景：

1. 直角坐标型机械手

   • 运动方式：三个相互垂直的直线运动（X/Y/Z轴）
   • 精度：可达μm级，适合高精度作业
   • 缺点：为实现较大工作空间，本体尺寸会非常庞大
   • 典型应用：精密装配、检测设备

2. 圆柱坐标型机械手

   • 运动方式：1个回转运动+2个直线运动
   • 特点：结构简单，工作空间呈圆柱形
   • 精度：中等，适合大多数搬运场景
   • 本项目选择此结构的原因：正好满足500mm长度工件的搬运需求

3. 球坐标型机械手

   • 运动方式：2个回转运动+1个直线运动
   • 工作空间：类球形
   • 优缺点：结构简单但精度较低

4. 关节型机械手

   • 运动方式：3个回转运动
   • 优势：动作灵活，工作空间大
   • 缺点：控制复杂，成本较高
   • 应用：焊接、喷涂等复杂轨迹作业

设计心得：结构选型时需要综合考虑工件尺寸、工作空间、精度要求和成本预算。对于直线往复的上下料场景，关节型机器人虽然灵活但性价比不高。

2.2 本项目的具体结构设计

基于30kg工件的搬运需求，我们确定了以下设计参数：

• 自由度：3个（升降、伸缩、回转）
• 坐标形式：圆柱坐标
• 负载能力：≥35kg（设计余量）
• 重复定位精度：±0.5mm

机械手的具体构成：

1. 立柱部分：实现升降运动，采用液压缸驱动
2. 水平臂：实现伸缩运动，内部为液压缸+导向机构
3. 旋转底座：采用蜗轮蜗杆传动，伺服电机驱动
4. 末端执行器：平行气动夹爪，带力反馈功能

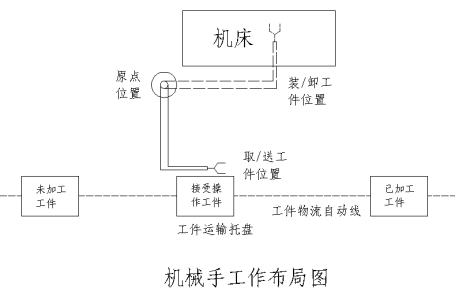

图：机械手三维布局示意图，展示了与数控机床的相对位置关系

3. 液压系统详细设计

3.1 液压系统方案确定

液压执行元件选型对比：

最终确定的液压系统包含三个执行机构：

1. 垂直升降液压缸
2. 水平伸缩液压缸
3. 手爪夹紧柱塞缸

3.2 液压原理图解析

系统关键部件及功能：

• 动力单元：齿轮泵+5.5kW电机
• 压力控制：先导式溢流阀，设定压力7MPa
• 速度调节：
  • 升降：进口节流+平衡阀
  • 伸缩：电液伺服阀控制
  • 手爪：双单向节流阀（快松慢紧）

图：完整的液压系统原理图，包含所有关键阀件和回路

3.3 关键参数计算过程

3.3.1 液压缸负载分析

升降缸总机械载荷计算：

code复制F = Fg + Ff + Fa + Fb
其中：
Fg = mg = 30kg×9.8N/kg = 294N (工件重量)
Ff = μN = 0.1×500N = 50N (摩擦阻力)
Fa = ma = 30kg×0.5m/s² = 15N (惯性力)
Fb = 100N (背压阻力)
∴ F = 294+50+15+100 = 459N
考虑安全系数1.5，最终设计负载688.5N

3.3.2 缸径计算

根据公式：

code复制D = √(4F/πp) = √(4×688.5/(3.14×7×10⁶)) ≈ 0.0112m = 11.2mm
实际选用标准缸径50mm（考虑密封阻力等因素）

4. 控制系统设计与实现

4.1 硬件架构

控制系统采用PLC+伺服驱动的方案：

• 主控：西门子S7-1200 PLC
• 运动控制：
  • 升降：液压阀组+限位开关
  • 伸缩：伺服液压系统（含位移传感器）
  • 旋转：伺服电机+绝对值编码器
• 安全系统：双回路急停+安全光幕

4.2 控制逻辑详解

4.2.1 电磁阀控制真值表

4.2.2 安全互锁机制

1. 机床状态互锁：

   • 机械手下降条件：机床停止+门已开+收到允许信号
   • 通过PLC的硬件互锁回路实现

2. 工件检测：

   • 料架安装光电传感器
   • 只有检测到工件时才执行抓取动作

4.3 工作流程实现

完整的上下料流程分为12个步骤：

1. 初始位置待机（立柱最高点，手臂收回）
2. 接收到上料信号
3. 旋转至料架位置
4. 下降至抓取高度
5. 夹爪张开
6. 手臂伸出到位
7. 夹爪闭合（带力反馈）
8. 手臂缩回
9. 立柱上升
10. 旋转至机床位置
11. 执行下料动作（与上料对称）
12. 返回初始位置

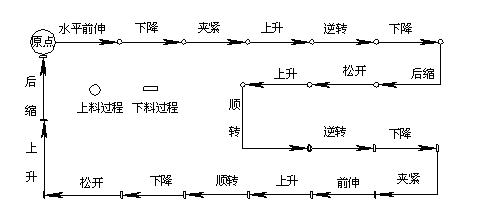

图：机械手完整工作流程的状态转换图

5. 调试经验与问题解决

5.1 液压系统常见故障

1. 问题：升降缸下滑

   • 原因：平衡阀调压不当
   • 解决：重新调整平衡阀至1.2倍负载压力

2. 问题：手爪动作冲击大

   • 优化：调整节流阀开口量，延长换向时间

5.2 运动控制调试技巧

1. 伺服液压调试步骤：

   • 先调PID比例项，再引入积分
   • 速度环带宽设为50Hz
   • 位置环增益从低往高调

2. 重复定位精度提升：

   • 采用"接近-减速-精定位"三段式控制
   • 最终实测精度达到±0.3mm

5.3 安全功能测试要点

必须验证的关键安全场景：

1. 急停按钮触发时所有运动立即停止
2. 气压低于0.4MPa时禁止启动
3. 机床门未关闭时机械手不能进入

6. 设计优化建议

经过实际运行测试，总结出以下改进方向：

1. 结构方面：

   • 水平臂可采用碳纤维材料减重
   • 增加防尘罩保护导轨

2. 控制方面：

   • 加入振动抑制算法
   • 实现与机床CNC的直接通信

3. 维护性改进：

   • 液压阀组采用快插接头
   • 增加集中润滑点

这个项目从设计到实施共耗时3个月，最终实现的节拍时间达到45秒/件，比人工操作效率提升60%。最关键的是完全消除了人工上下料的安全隐患，这也是工业自动化带来的最大价值。
