AXI总线协议详解：架构、握手机制与FPGA应用

1. AXI总线协议深度解析

作为FPGA开发中最常用的片上总线协议之一，AXI（Advanced eXtensible Interface）协议在Xilinx和Intel的FPGA设计中扮演着核心角色。本文将系统性地剖析AXI4协议的关键技术细节，帮助工程师深入理解其工作机制，并为相关面试提供全面的技术参考。

2. AXI4总线架构解析

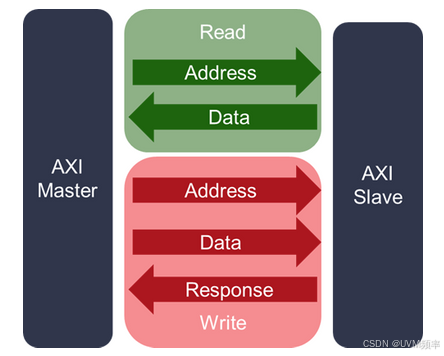

2.1 通道结构与数据传输模型

AXI总线采用分离通道设计，包含5个独立通道：

• 读地址通道（Read Address Channel）
• 写地址通道（Write Address Channel）
• 读数据通道（Read Data Channel）
• 写数据通道（Write Data Channel）
• 写响应通道（Write Response Channel）

这种分离通道设计使得AXI协议具有以下显著优势：

1. 支持读写操作完全并行执行
2. 允许地址传输和数据传输解耦
3. 实现多事务流水线处理

2.2 AXI协议变体对比

AXI协议包含三种主要变体：

1. AXI4-Full：完整功能版本，支持突发传输（burst）和复杂事务
2. AXI4-Lite：简化版本，仅支持单次传输（burst length=1）
3. AXI4-Stream：无地址的流式数据传输协议

实际工程中选择协议版本时需要考虑：AXI4-Full适合高性能数据传输场景，AXI4-Lite适合寄存器配置等简单场景，AXI4-Stream则适合视频流等连续数据传输。

3. AXI4握手机制详解

3.1 VALID/READY信号交互规则

AXI协议采用基于VALID/READY的握手机制，其核心规则包括：

• 发送端：必须在数据就绪后立即置高VALID信号，不得等待READY信号
• 接收端：可以主动置高READY信号（表示随时可接收），也可以等待VALID信号
• 数据传输发生在VALID和READY同时为高的时钟上升沿

verilog复制// 典型的VALID信号生成逻辑示例
always @(posedge ACLK) begin
    if (~ARESETn) begin
        AWVALID <= 1'b0;
    end else if (~AWVALID && start_transfer) begin
        AWVALID <= 1'b1;  // 数据就绪后立即置高VALID
    end else if (AWREADY && AWVALID) begin
        AWVALID <= 1'b0;  // 握手成功后置低
    end
end

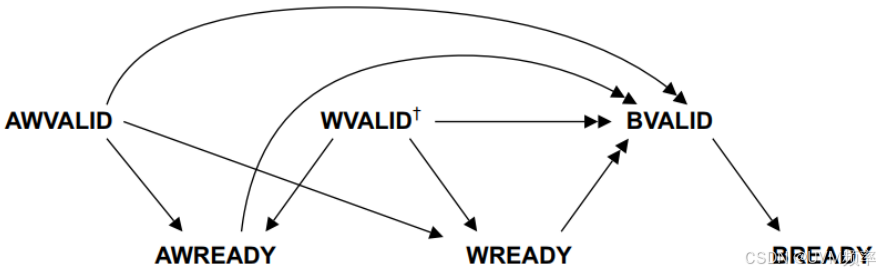

3.2 写传输依赖关系

关键依赖规则：

1. AWVALID/WVALID可不依赖AWREADY/WREADY
2. BVALID必须等待所有写通道握手完成
3. BREADY可不依赖BVALID

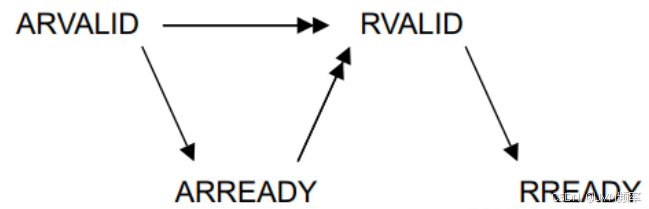

3.3 读传输依赖关系

关键依赖规则：

1. ARVALID可不依赖ARREADY
2. RVALID必须等待ARVALID/ARREADY握手
3. RREADY可不依赖RVALID

4. AXI传输事务实现

4.1 写入传输事务流程

完整的写事务包含三个阶段：

1. 地址阶段：通过AW通道发送地址和控制信息
2. 数据阶段：通过W通道传输数据
3. 响应阶段：通过B通道接收从设备响应

verilog复制// 写数据通道控制示例
assign wnext = WREADY & WVALID;
always @(posedge ACLK) begin
    if (~ARESETn) begin
        WVALID <= 1'b0;
    end else if (~WVALID && start_write) begin
        WVALID <= 1'b1;
    end else if (wnext && WLAST) begin
        WVALID <= 1'b0;
    end
end

4.2 读取传输事务流程

读事务包含两个阶段：

1. 地址阶段：通过AR通道发送地址
2. 数据阶段：通过R通道接收数据

verilog复制// 读数据通道控制示例
always @(posedge ACLK) begin
    if(~ARESETn) begin
        RREADY <= 1'b0;
    end else if (RVALID) begin
        if (RLAST && RREADY) begin
            RREADY <= 1'b0;
        end else begin
            RREADY <= 1'b1;
        end
    end
end

5. AXI4协议信号详解

5.1 全局信号

5.2 写地址通道信号

5.3 突发传输类型

AXI支持三种突发传输模式：

5.3.1 FIXED模式（2'b00）

• 地址保持不变
• 典型应用：重复访问同一位置（如FIFO）
• 数据总线利用率可能不高

5.3.2 INCR模式（2'b01）

• 地址线性递增（每次增加传输字节数）
• 典型应用：连续内存访问
• 最常用的突发类型

5.3.3 WRAP模式（2'b10）

• 地址到达上界后回绕
• 典型应用：缓存行填充
• 必须满足：
  • 起始地址对齐传输大小
  • 突发长度必须为2、4、8或16

WRAP模式地址计算示例：

plaintext复制Start Addr = 0x34, Burst Length = 8, Num_Bytes = 4
Lower Bound = INT(0x34/32)*32 = 0x20
Upper Bound = 0x20 + 32 = 0x40

地址序列：
0x34 → 0x38 → 0x3C → 0x20 → 0x24 → 0x28 → 0x2C → 0x30

6. AXI高级特性解析

6.1 窄传输（Narrow Transfer）

• 允许数据位宽小于总线位宽
• 通过WSTRB信号指示有效字节
• 典型应用：非对齐访问或部分更新

6.2 非对齐传输

• AXI支持任意起始地址的传输
• 从设备需处理首拍的非对齐数据
• 相比AHB只能对齐访问更灵活

6.3 QoS机制

• 通过AWQOS/ARQOS信号指示事务优先级
• 数值越大优先级越高
• 可用于解决访问冲突和资源仲裁

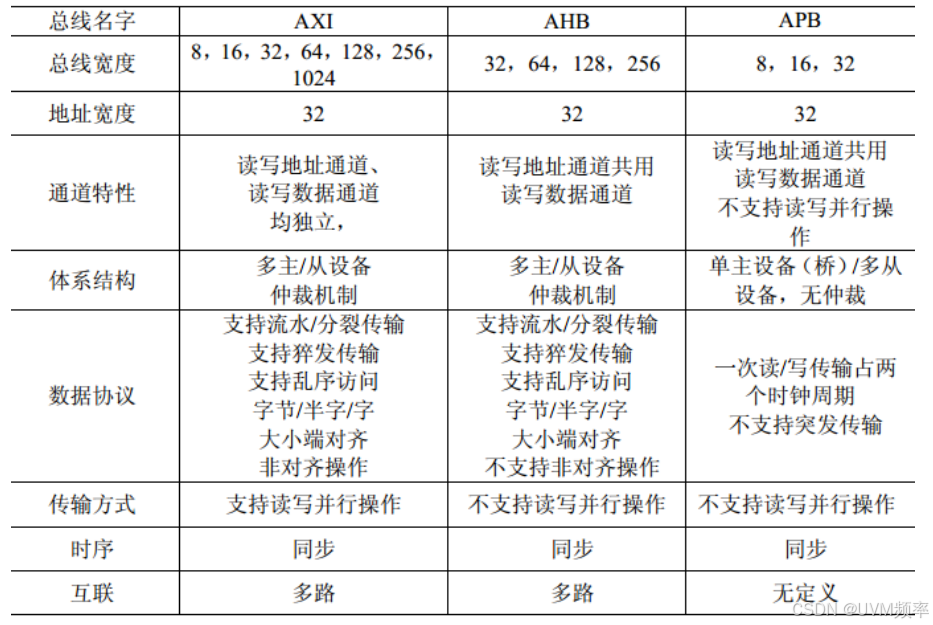

7. AXI与AHB协议对比

在实际FPGA工程中，AXI协议因其高性能和灵活性已成为主流选择，特别是在需要高带宽数据传输的应用中。理解AXI协议的这些细节对于设计高效可靠的FPGA系统至关重要，也是相关技术面试中的重点考察内容。
