PLC称重配料系统设计与工业自动化应用

1. 工业自动化中的PLC称重配料系统设计

在现代化工业生产线上，物料称重配料系统是确保产品质量一致性的关键环节。作为一名在自动化领域摸爬滚打多年的工程师，我见过太多因为称重不准导致整批产品报废的案例。今天要分享的这套基于PLC的自动称量控制系统，是我们团队经过多次现场调试优化后的成熟方案。

这个系统的核心价值在于实现了三大功能：

• 高精度动态称重（误差控制在±0.1%以内）
• 多配方自动配料（支持多达50种配方预设）
• 智能混合控制（根据物料特性自动调整混合参数）

2. 系统架构与硬件选型

2.1 整体控制逻辑设计

典型的物料自动称量系统采用"传感-控制-执行"的闭环架构。我们的方案使用西门子S7-1200系列PLC作为控制核心，其优势在于：

• 自带4路模拟量输入（可直接接称重传感器）
• 支持PID控制算法（关键参数：比例带2%，积分时间0.1s）
• 脉冲输出功能（控制步进电机下料）

注意：在粉尘环境要选择IP65防护等级的PLC，我们曾在饲料厂因普通PLC进灰导致整个系统瘫痪

2.2 关键传感器选型

称重传感器是系统的"眼睛"，推荐使用以下配置：

1. 悬臂梁式传感器（量程50kg，精度0.05%）
2. 4-20mA信号输出（传输距离可达300米）
3. 带温度补偿功能（车间温度变化时误差<0.02%）

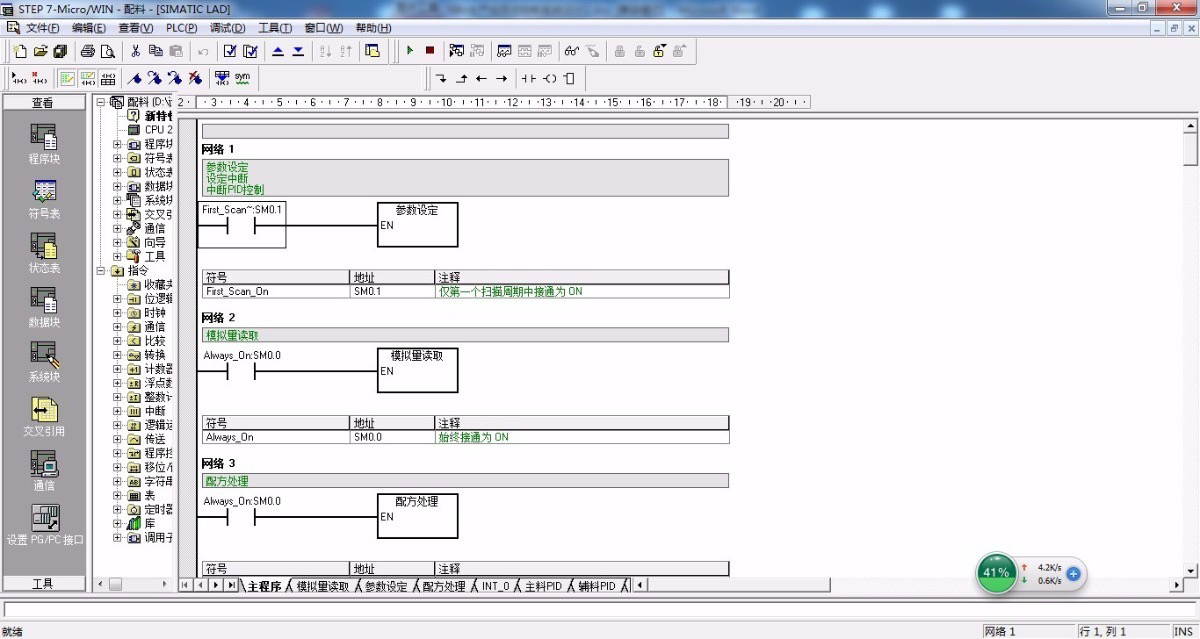

3. PLC程序开发详解

3.1 称重模块编程

称重控制采用三级滤波算法：

st复制// 称重值处理程序
VAR
    RawValue : INT;      // 原始AD值
    Filter1 : REAL;      // 一级滤波
    Filter2 : REAL;      // 二级滤波
    FinalWeight : REAL;  // 最终重量
END_VAR

Filter1 := (RawValue * 0.3) + (Filter1 * 0.7);
Filter2 := (Filter1 * 0.5) + (Filter2 * 0.5);
IF ABS(Filter2 - FinalWeight) < 0.5 THEN
    FinalWeight := Filter2;  // 稳定后更新
END_IF

经验：滤波系数要根据物料特性调整，粉状物料需要更强的滤波

3.2 配料控制逻辑

采用"快慢双速"下料策略：

1. 快速阶段（90%目标值）：全速下料
2. 慢速阶段（最后10%）：PID调节下料速度
3. 提前量补偿（根据历史数据动态调整）

ladder复制|--[ ]--[MOV K900, D100]-------|  // 快慢切换阈值(90%)
|--[>= D0 D100]--[PID D0,D1]---|  // 进入PID控制
|--[< D0 D100]---[MOV K100,Y0]--| // 快速下料

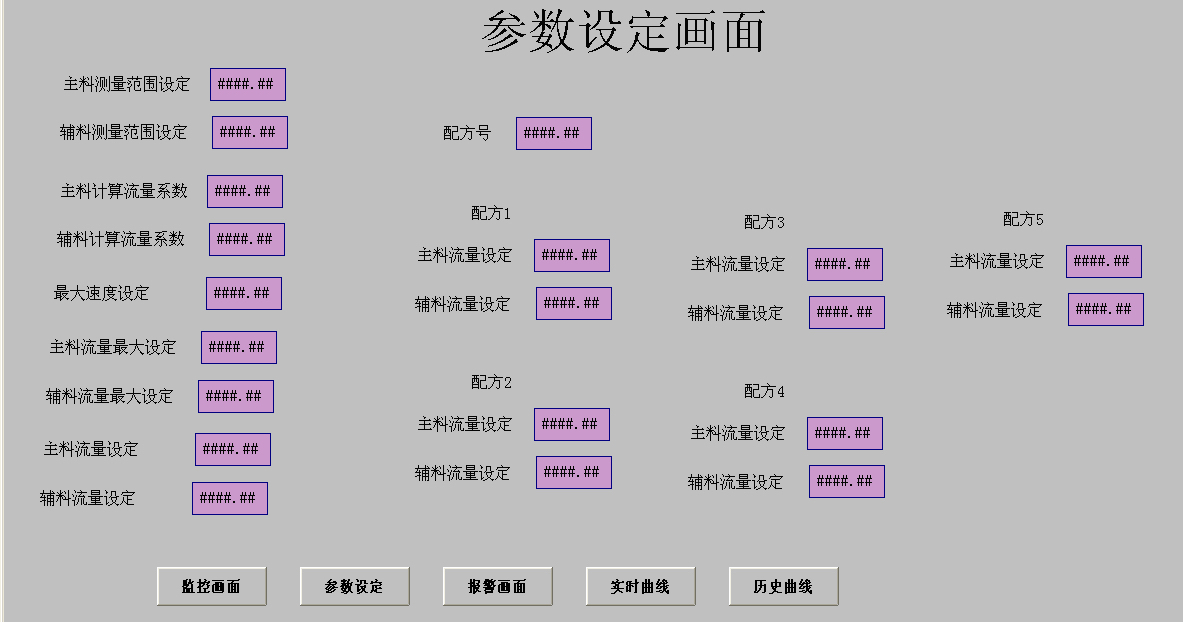

4. 组态画面开发技巧

4.1 动态参数显示

在WinCC画面上实现的关键元素：

• 实时趋势图（刷新周期500ms）
• 配方选择下拉框（绑定PLC DB块）
• 报警历史记录（带时间戳存储）

javascript复制// 按钮控制脚本
function StartMixing() {
    if(GetTag("Weight_Actual") > GetTag("Weight_Min")) {
        SetTag("Mixer_Run", 1);
        LogMessage("混合启动");
    } else {
        ShowAlarm("重量不足!");
    }
}

4.2 安全联锁设计

必须实现的保护功能：

1. 超重保护（>105%量程自动切断）
2. 物料堵塞检测（下料时间>30秒报警）
3. 紧急停止回路（独立于PLC的硬线连接）

5. 现场调试避坑指南

5.1 称重校准步骤

1. 空载清零（去除皮重）
2. 加载标准砝码（建议20%、50%、100%三点校准）
3. 检查线性度（R²>0.999为合格）

实测案例：某化工厂因传感器安装不平导致5%的系统误差

5.2 常见故障处理

6. 系统优化方向

经过三年现场运行，我们总结出以下改进点：

1. 增加AI预测功能（根据历史数据优化下料参数）
2. 开发移动端监控（通过4G模块远程查看）
3. 引入视觉检测（摄像头校验物料种类）

这套系统目前在食品、化工、建材等行业已有20+成功案例，单条生产线平均节省人工成本15万元/年。特别提醒：在实施时一定要做好防尘防潮措施，我们曾因电机进水导致整套系统宕机8小时。
