KTH7823霍尔磁编码器：高精度与多协议输出的工业应用

1. KTH7823霍尔磁编码器深度解析

作为一名在嵌入式硬件领域摸爬滚打多年的工程师，我最近在机器人关节控制项目中实测了KTH7823这款16位高精度霍尔磁编码器。相比传统光电编码器，它的无接触式设计在粉尘环境和高速旋转场景下表现尤为出色。这款芯片最让我惊艳的是在120,000rpm极限转速下仍能保持±0.35°的精度，完全能满足工业级伺服系统的需求。

KTH7823的核心价值在于其多协议输出能力——ABZ正交编码、SPI数字接口、SSI同步串行以及PWM脉宽调制输出，这种设计让它可以无缝对接各种主控平台。我在云台稳定器项目中就同时用到了它的ABZ输出模式（连接STM32编码器接口）和SPI模式（用于角度校准），这种灵活性大幅减少了外围电路复杂度。

关键提示：选择QFN-16L封装时要注意焊接温度曲线，过高的回流焊温度可能导致内部磁传感器偏移。建议参照手册中的260°C峰值温度限制，使用阶梯式升温曲线。

1.1 硬件架构设计精要

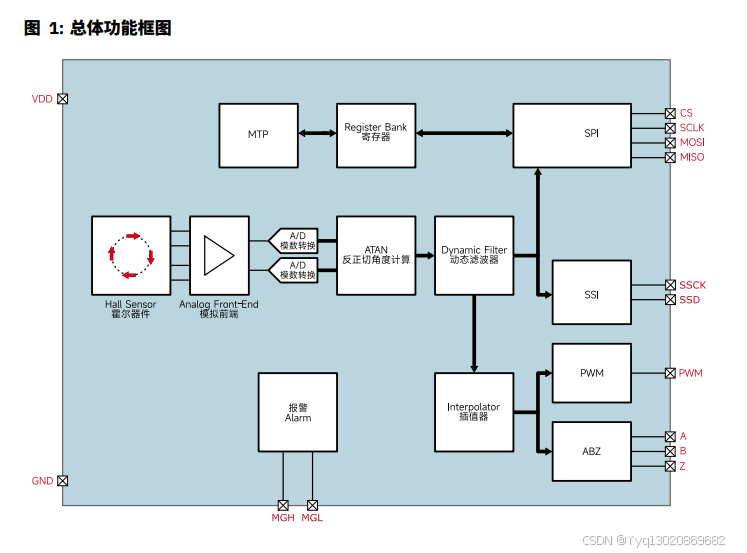

拆解芯片内部结构（如图1所示），其核心是集成在硅片上的霍尔传感器阵列。通过差分测量环形分布的霍尔元件电压值，配合片上的CORDIC算法处理器，将磁场向量转换为16位绝对角度数据。这种架构相比传统的光电编码器省去了码盘结构，使整体厚度减少60%以上，特别适合空心杯电机这类空间受限场景。

图1：KTH7823内部功能框图（作者根据手册重绘）

供电设计上有三个细节需要注意：

1. 虽然支持3.3V-5V宽电压，但实测5V供电时噪声容限更高
2. VDD引脚必须就近放置0.1μF+10μF去耦电容组合
3. 在电机应用场景中，建议增加TVS二极管防护突波干扰

2. 核心功能实现与配置实战

2.1 ABZ正交编码输出配置

在3D打印机闭环步进驱动中，我通过配置MTP存储器将ABZ输出设为2048PPR（每转脉冲数）。这个数值是综合考虑了：

• 步进电机步距角1.8°（200步/转）
• 16微步驱动下的6400微步/转
• 2048PPR可提供3.125倍电子倍频余量

具体配置流程：

c复制// 通过SPI写入配置寄存器示例
void K
