STM32 ADC模块解析：多路复用与采样保持实战

1. ADC模块结构解析：从框图到实战

（开篇直接进入主题，避免教科书式引言）第一次接触STM32的ADC模块时，我被官方参考手册里复杂的框图搞得一头雾水——多路复用开关、常规序列、注入序列这些名词看起来抽象难懂。直到在电机控制项目中实际调试ADC采样，才真正理解每个功能模块的设计意图。今天我就用硬件工程师的视角，带大家拆解这个嵌入式系统中最关键的模拟数字转换模块。

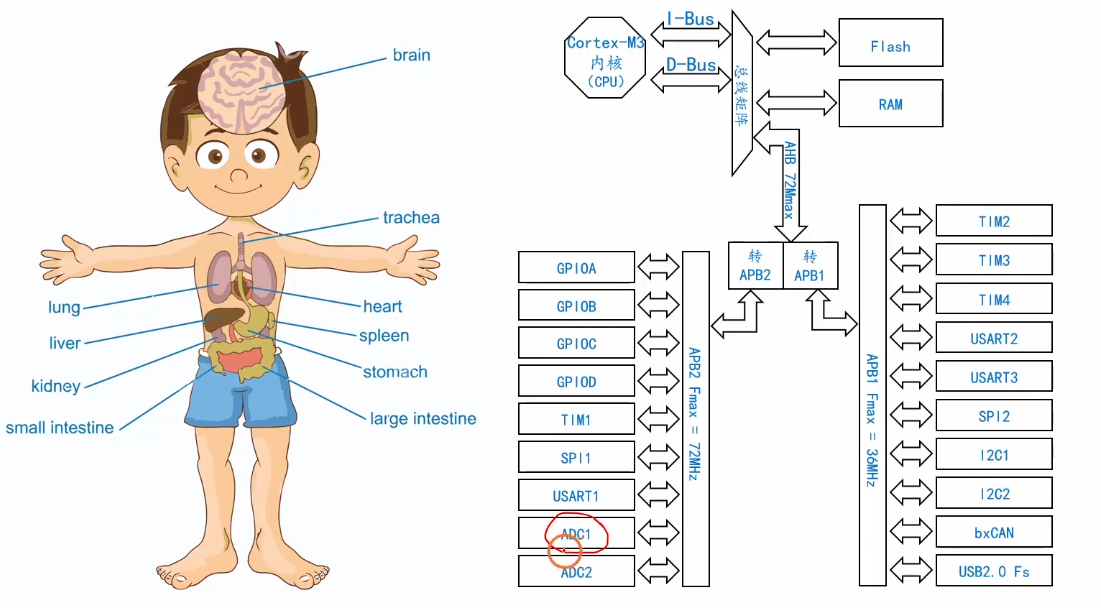

ADC模块本质上是个"翻译官"，把模拟世界的连续信号转换成数字世界能处理的离散数值。STM32的ADC结构设计巧妙之处在于：用单颗ADC芯片通过多路复用开关支持16个外部通道，配合灵活的触发机制，既能满足常规巡检需求，又能处理紧急中断采样。下面这张简化框图揭示了核心工作机制：

关键理解：框图里的每个功能块都对应实际硬件电路，比如多路开关对应模拟开关芯片，SAR ADC对应逐次逼近寄存器。理解硬件实现有助于调试时快速定位问题。

2. 多路复用机制深度剖析

2.1 硬件层面的通道切换

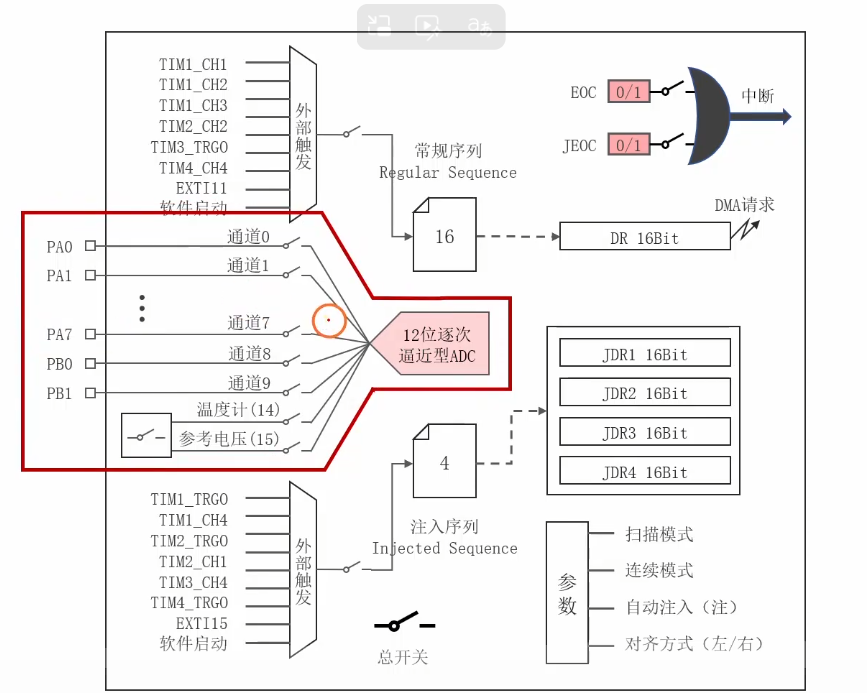

多路复用（MUX）是ADC最基础也最重要的功能。如图所示，红色框内的模拟开关矩阵通过地址线选择导通路径：

实际工程中需要注意三个关键参数：

1. 开关导通电阻（通常50-100Ω）：会影响信号源的输出阻抗，当采样高阻信号时需要补偿计算
2. 切换时间（约100ns）：必须在采样保持阶段前完成稳定
3. 电荷注入效应：开关切换时会产生瞬态干扰，需要在PCB布局时加强去耦

c复制// 典型通道配置代码（STM32 HAL库）
ADC_ChannelConfTypeDef sConfig = {0};
sConfig.Channel = ADC_CHANNEL_1;       // 选择通道1
sConfig.Rank = ADC_REGULAR_RANK_1;     // 常规序列第一位
sConfig.SamplingTime = ADC_SAMPLETIME_28CYCLES; // 采样时间
HAL_ADC_ConfigChannel(&hadc1, &sConfig);

2.2 采样保持电路的工作奥秘

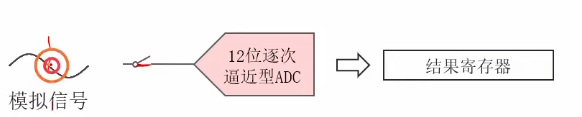

框图里的"开关+五边形"符号代表采样保持（S/H）电路，这是ADC精度的重要保障：

实战经验：

• 采样时间计算公式：T_samp = (SamplingTime + 12.5) × T_adcclk
• 对于1MHz ADC时钟和28周期采样时间，实际采样窗口为：(28 + 12.5) × 1μs = 40.5μs
• 输入信号频率需满足：f_in < f_samp/(2×N) （N为分辨率位数）

踩坑记录：曾因采样时间不足导致电池电压检测出现5%误差，后通过示波器捕获发现信号未稳定就进入了转换阶段。

3. 常规序列的精密调度

3.1 序列控制器的状态机

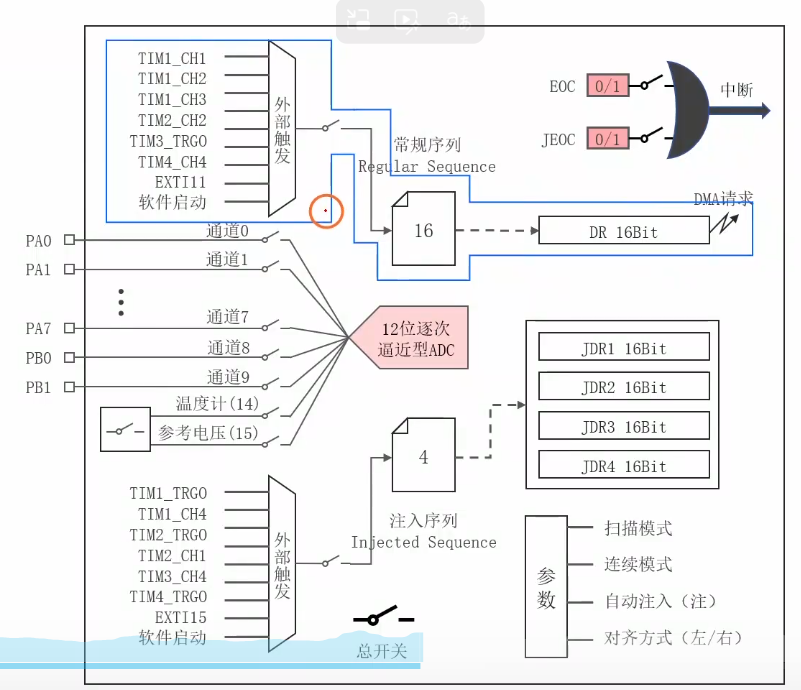

蓝色框图部分的常规序列控制器实际上是个微型状态机，其工作时序如下：

典型配置示例：

1. 序列寄存器设置通道顺序：CH3 → CH8 → CH1
2. 每个通道独立配置采样时间
3. 触发源选择定时器TIM2的CC2事件
4. 转换完成触发DMA传输

c复制// 多通道序列配置实例
uint32_t channels[] = {ADC_CHANNEL_3, ADC_CHANNEL_8, ADC_CHANNEL_1};
for(int i=0; i<3; i++){
    sConfig.Channel = channels[i];
    sConfig.Rank = i+1;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

3.2 触发同步的工程实践

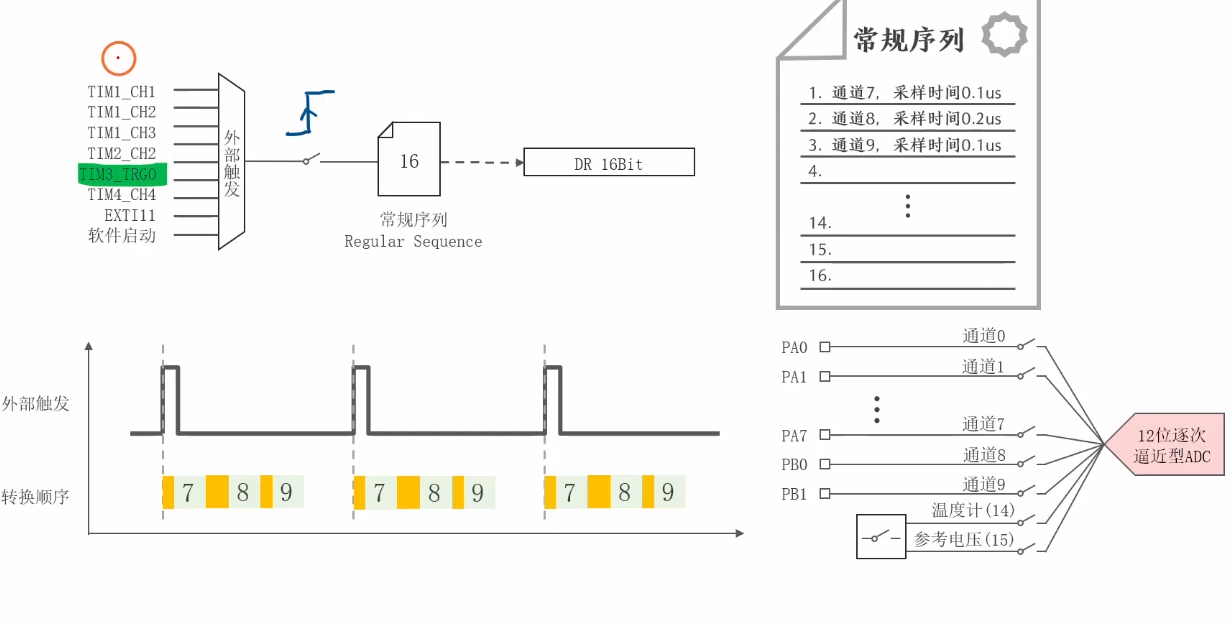

外部触发是工业应用的常见需求，比如同步电机相电流采样：

关键参数关系表：

调试技巧：用定时器产生精准的触发脉冲，配合逻辑分析仪测量从触发到EOC的实际延迟，可校准系统时序。

4. 注入序列的应急处理

4.1 硬件中断响应机制

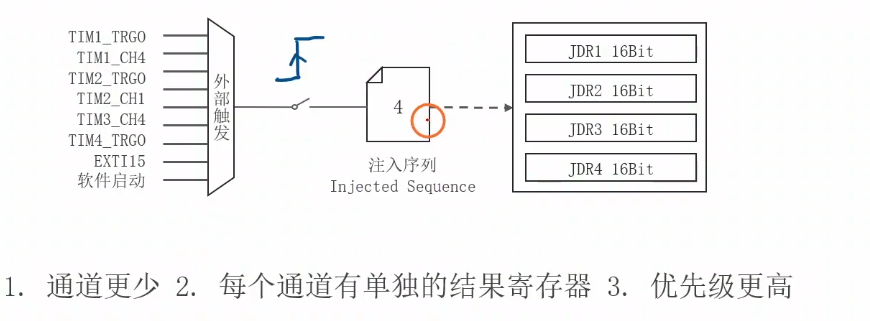

注入序列相当于ADC的"VIP通道"，其工作流程如下：

与常规序列的关键差异：

1. 支持硬件自动保存4组结果
2. 可抢占常规序列的转换
3. 触发源独立配置
4. 数据对齐方式可选（左对齐/右对齐）

c复制// 注入通道紧急采样代码
ADC_InjectionConfTypeDef sConfigInjected;
sConfigInjected.InjectedChannel = ADC_CHANNEL_6;
sConfigInjected.InjectedRank = ADC_INJECTED_RANK_1;
sConfigInjected.ExternalTrigInjecConv = ADC_EXTERNALTRIGINJEC_T2_TRGO;
HAL_ADCEx_InjectedConfigChannel(&hadc1, &sConfigInjected);

4.2 过载保护实战案例

在伺服驱动器开发中，我用注入序列实现快速过流保护：

1. 配置电流传感器通道为注入通道
2. 比较器输出连接至EXTI线
3. 触发注入采样后立即读取结果
4. 数值超限时立即拉低PWM输出

实测响应时间对比：

5. 混合工作模式实战

5.1 多模式协同示例

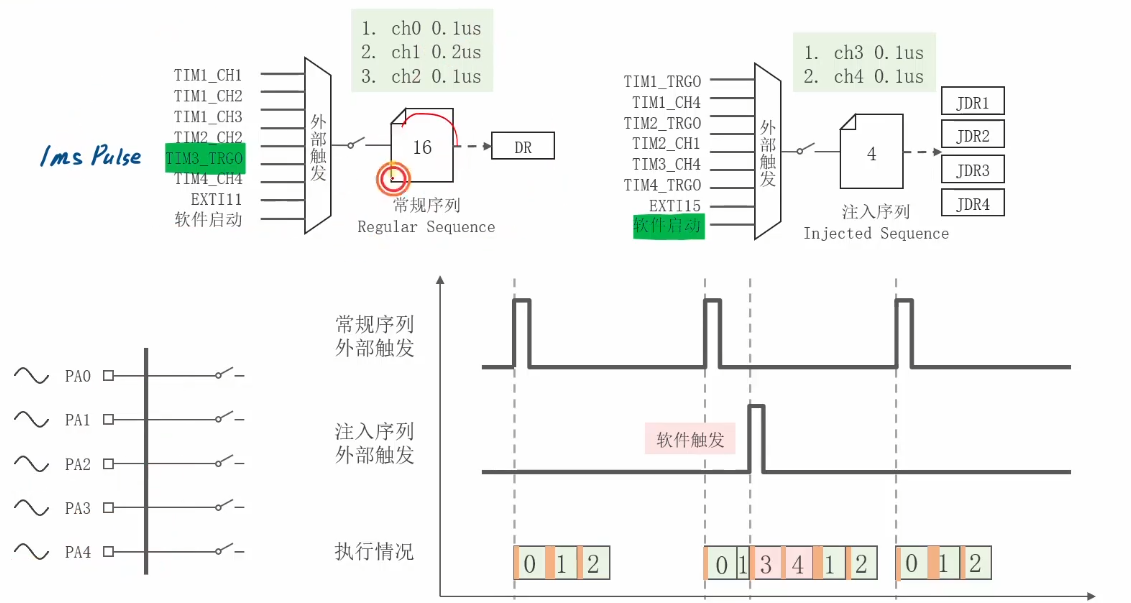

复杂系统往往需要多种采样模式配合，比如这个环境监测方案：

资源配置策略：

• 常规序列：循环采集温度、湿度（低速高精度）
• 注入序列：光照突变触发（事件驱动）
• DMA传输：释放CPU资源
• 看门狗：监测关键传感器状态

5.2 性能优化checklist

经过多个项目验证的优化经验：

1. 时钟配置：确保ADC时钟不超过器件限制（通常36MHz）
2. 采样时间：根据信号源阻抗计算（详见RM手册公式）
3. 通道切换：插入1-2个空周期避免电荷残留
4. 参考电压：使用独立REF3030代替VDD可提升0.5%精度
5. PCB布局：模拟走线远离数字信号，采用星型接地

最后分享一个硬件滤波技巧：在ADC输入前增加RC滤波（如1kΩ+100nF），能有效抑制开关噪声。但要注意截止频率需大于信号带宽的5倍，否则会导致相位延迟。我在电机控制中实测，这个简单改动使电流采样波动减小了60%。
