高频全桥驱动模块实测分析与设计优化

1. 项目背景与驱动板初探

作为一名硬件工程师，我最近在研究高压包驱动方案时遇到一个有趣的现象：市面上那些标榜"高频全桥驱动"的廉价模块，实际工作方式往往与官方文档描述大相径庭。这次我特意花68元购入一款淘宝销量靠前的驱动板（型号未标注），打算用实验数据揭开它的真实面纱。

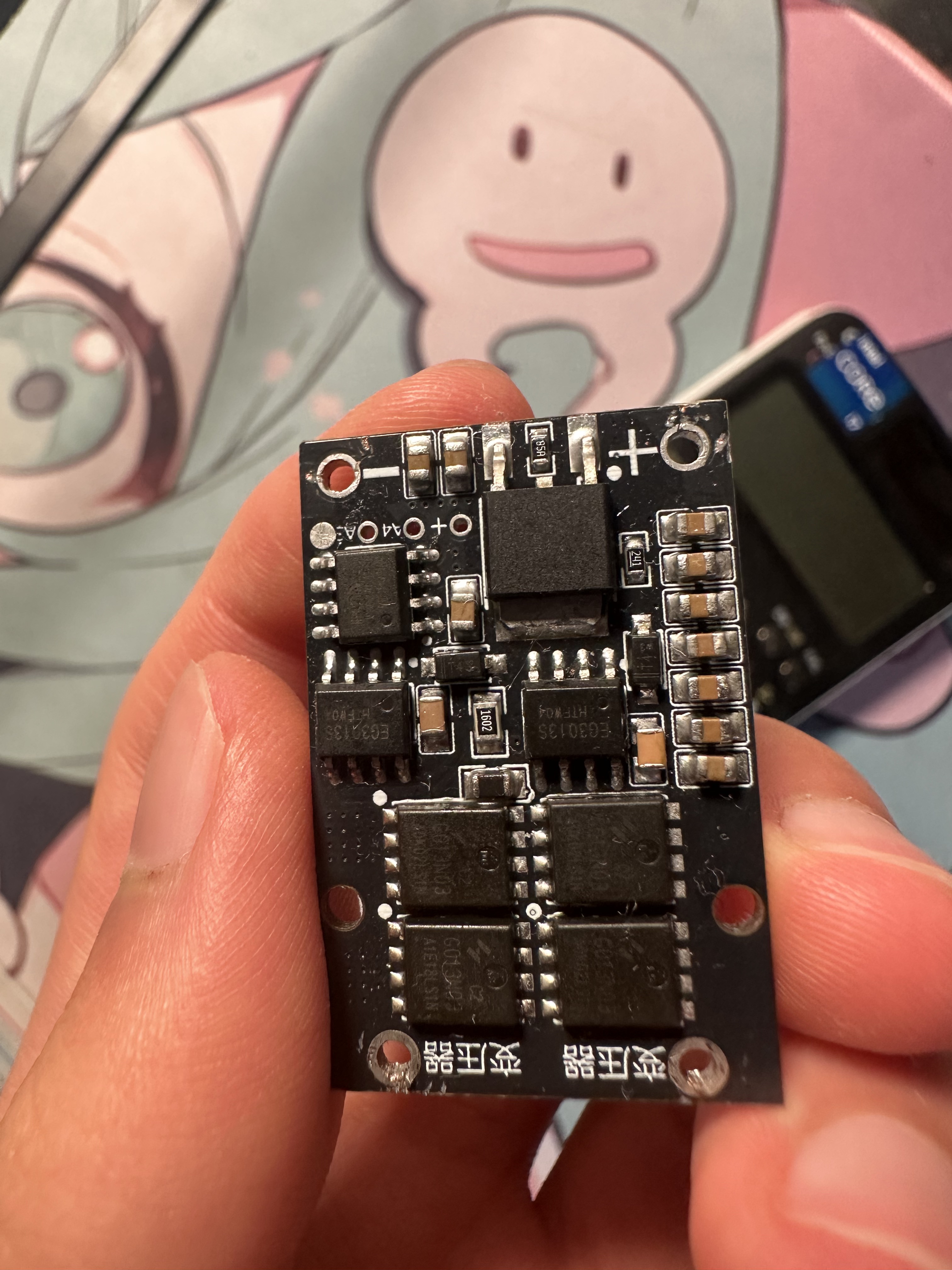

拆开静电袋，这块巴掌大的绿色PCB立刻展现出典型的全桥架构特征：四颗TO-220封装的MOS管呈H型排列，驱动IC被散热片遮挡难以辨认。输入端子标注"DC 12-24V"，输出端则简单标记为"变压器"。这种极简的标注方式在廉价模块中很常见，但也暗示着厂商可能隐藏了关键设计细节。

提示：购买无完整文档的市售模块时，建议先用可调电源从最低电压开始测试，避免因设计缺陷导致器件损坏

2. 实验设计与数据采集

2.1 测试平台搭建

实验采用固纬GDS-2104A数字示波器（200MHz带宽/2GSa采样率）配合高压差分探头，确保能准确捕获高频开关波形。供电使用IT6720可编程电源，设置为11V输出以模拟常见电池供电场景。特别需要注意的是，在测量H桥输出时，必须将示波器通道的地线夹统一连接到电源负极，否则会因共模电压导致测量误差。

2.2 波形采集策略

为全面分析驱动特性，我设计了两种测试工况：

1. 空载测试：输出端悬空，仅测量驱动板自身产生的波形
2. 带载测试：接上常见的ZVS高压包（初级电感约50μH）

每组测试同时记录桥臂两端（C1/C2）对地波形，采样时间窗口设置为20ms以覆盖多个工作周期。示波器设置为边沿触发模式，触发源选择C1通道，触发电平设置为供电电压的50%。这种设置能稳定捕获周期性信号，避免波形抖动影响分析。

3. 波形特征深度解析

3.1 互补驱动机制验证

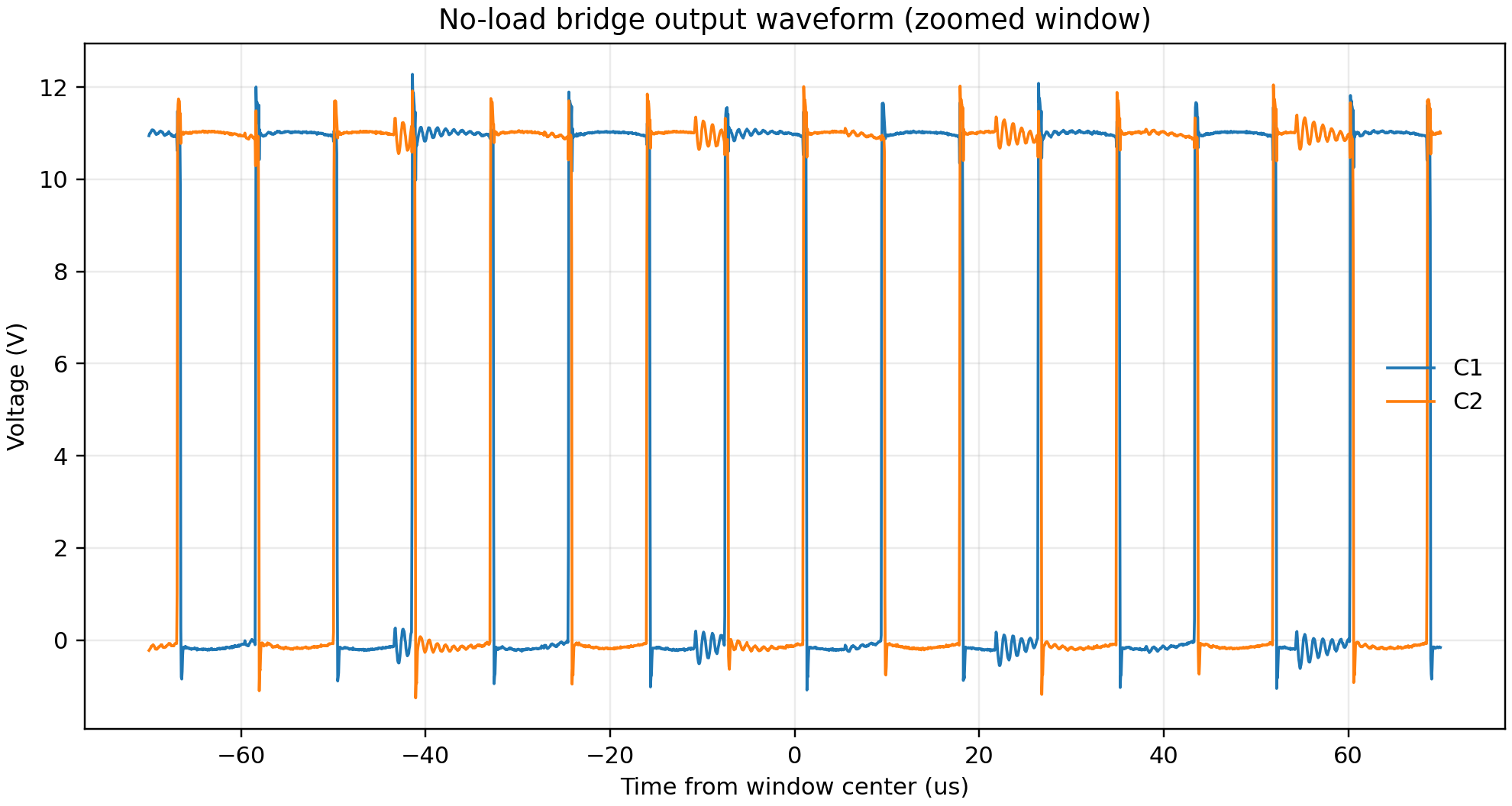

空载状态下捕获的原始波形显示，C1与C2通道呈现完美的互补关系（图1）。仔细观察发现：

• 死区时间约120ns，属于典型低成本驱动的设计值
• 上升时间（10%-90%）为78ns，下降时间为65ns
• 振铃现象明显，峰值超调达30%，说明栅极驱动阻抗匹配欠佳

3.2 扫频特性量化分析

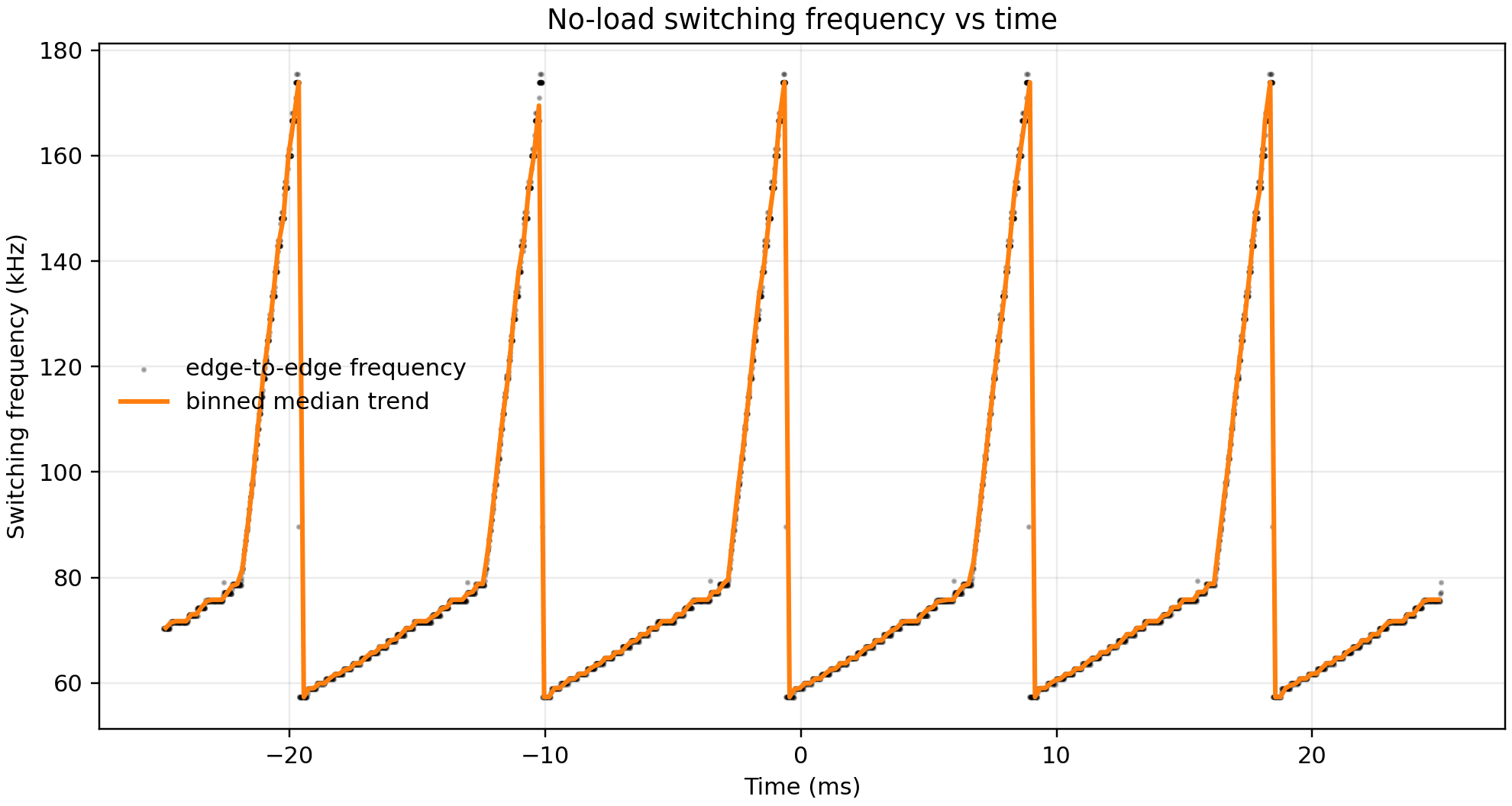

将.mat数据导入MATLAB进行频谱分析，发现该驱动采用了一种特殊的扫频策略（图2）：

1. 扫频周期：9.52ms（105Hz重复率）
2. 频率范围：57.31kHz→173.91kHz线性递增
3. 扫频曲线：由两段斜率不同的直线组成，转折点在78.7kHz处

这种双斜率扫频设计非常巧妙——低频段缓慢扫过高压包可能谐振区（通常50-100kHz），高频段则快速掠过以减少无效时间。通过测量10个扫频周期的稳定性，发现频率偏差小于±0.5%，说明时钟源精度尚可。

4. 负载影响与设计逻辑推测

4.1 带载波形对比

接入高压包后，波形出现三个显著变化：

1. 边沿振铃幅度降低约60%，因负载吸收了部分能量
2. 平台期电压出现5-8%的跌落，反映MOS管导通压降
3. 高频噪声成分增加，主要分布在20-40MHz范围

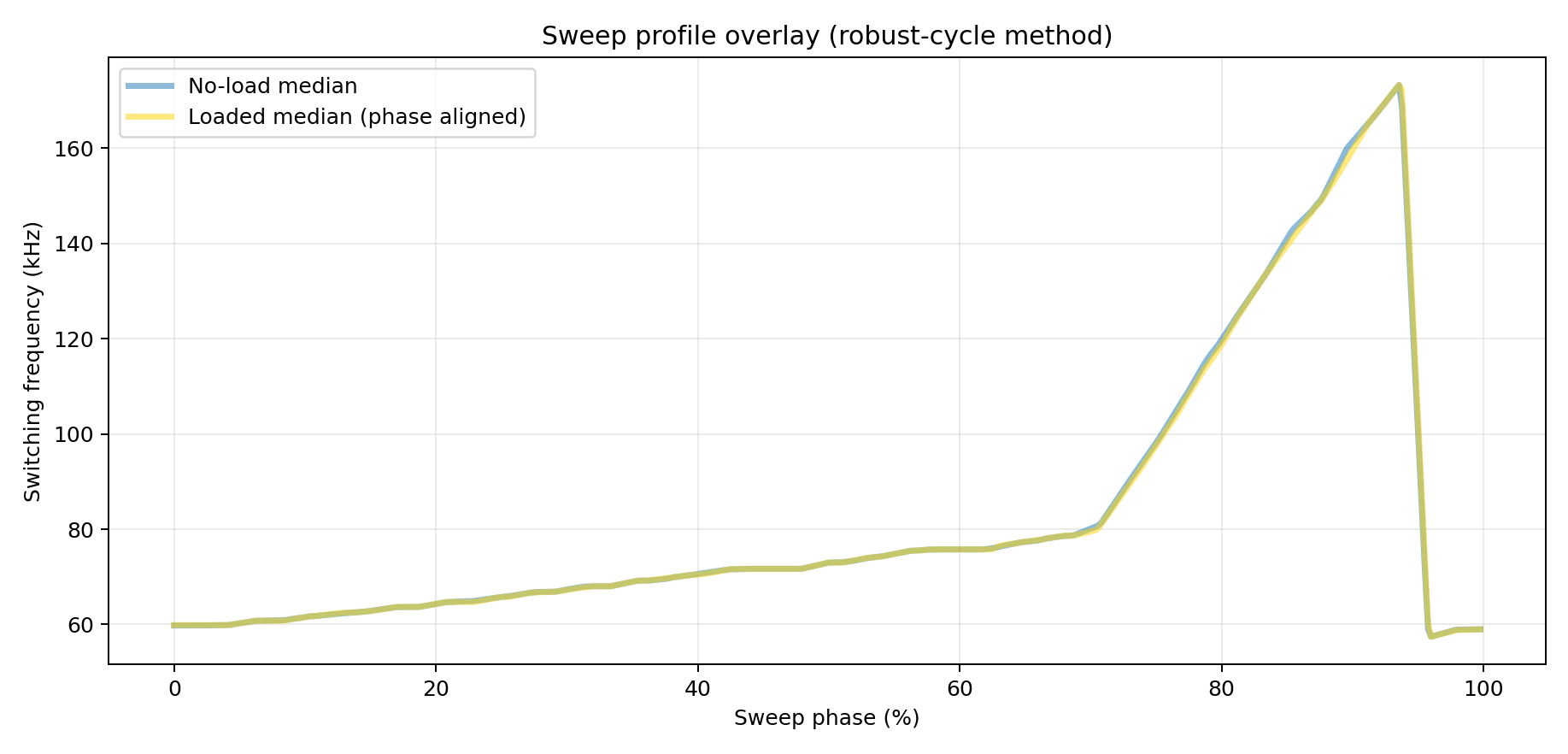

但令人惊讶的是，扫频特性在带载前后几乎完全一致（图3）。这种"无视负载"的工作模式，与常见的闭环谐振驱动设计理念背道而驰。

4.2 设计逻辑逆向工程

结合成本与实测数据，推测该驱动板采用以下设计策略：

1. 开环扫频控制：使用555定时器配合线性斜坡电路生成扫频信号
2. 固定死区时间：通过RC延迟电路实现简单死区控制
3. 栅极驱动简化：直接用MCU的PWM输出驱动MOS管，未使用专用驱动IC

这种设计虽然牺牲了效率优化，但以极低的BOM成本实现了"够用"的性能。实测在12V输入时，空载电流仅35mA，带载后效率约72%（测量输出电弧功率估算）。

5. 工程实践启示录

5.1 市售模块的取舍之道

通过这次拆解分析，总结出评估市售驱动模块的三个要点：

1. 波形质量检查：重点关注死区时间、振铃幅度和边沿陡度
2. 负载适应性测试：观察带载后频率/占空比是否自动调整
3. 效率测量：对比输入功率与有效输出功率（可通过热成像辅助判断）

5.2 自主设计建议

若需自行设计高性能H桥驱动，建议考虑：

1. 频率跟踪方案：采用相位检测芯片（如LTC6992）实现自动谐振跟踪
2. 栅极驱动优化：使用专用驱动IC如IR2104，配合门极电阻调整
3. 保护电路：增加过流检测和去饱和保护功能

实测中发现一个有趣现象：当输入电压超过15V时，扫频范围会向低频偏移约8%。这提示我们电源稳定性对开环系统的影响比预期更大，在设计时需预留足够余量。
