上周实验室的7.5kW感应电机真的给我表演了一出"喷火魔术"——定子绕组短路产生的电弧直接烧穿了绝缘漆。这次事故让我下定决心系统研究故障检测方法。本文将分享基于Matlab/Simulink的定子绕组短路故障仿真全过程,包含你可能在教科书上找不到的实战细节。

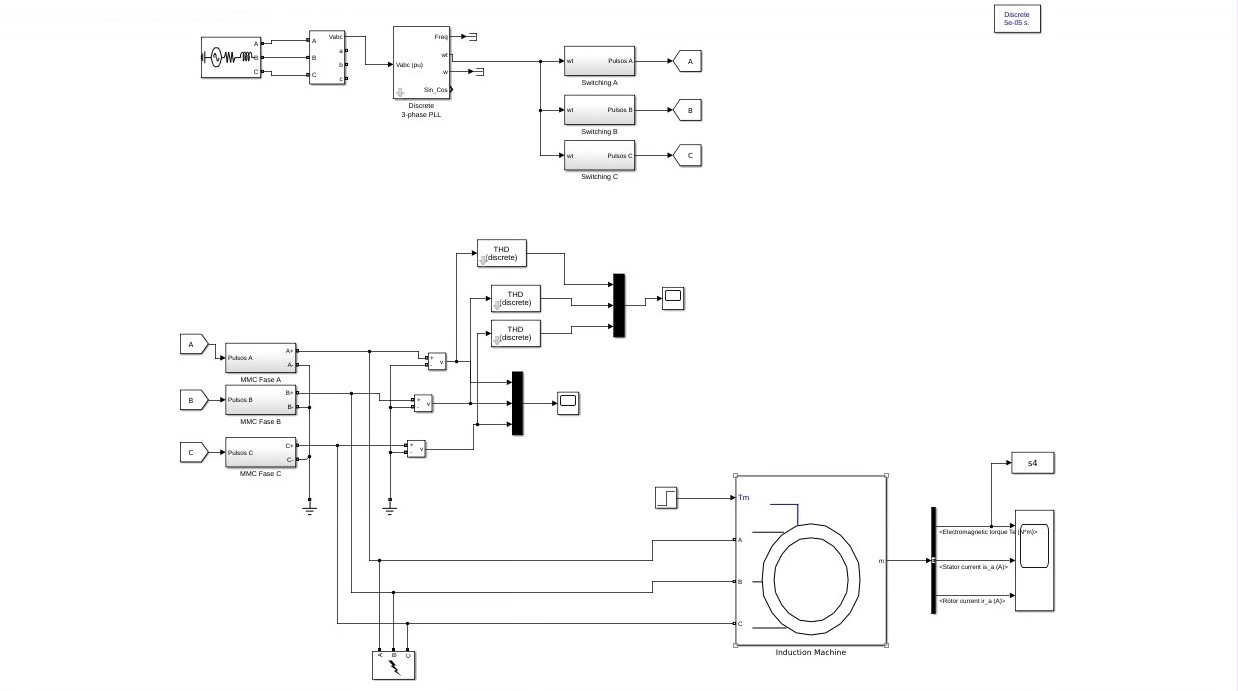

先看这张仿真系统总框图(图1),这是我在Simulink中搭建的三闭环控制系统。与常规仿真不同,我在电流环特别加入了故障注入模块,通过定子电阻突变模拟绕组短路。这种方法的优势在于能准确复现实际故障时的电磁特性变化,比简单的信号注入法更贴近物理现实。

当定子绕组发生匝间短路时,等效电阻会突然增大。这是因为:
通过实验数据拟合,轻度短路时电阻变化约在1.3-2倍之间。本仿真取1.5倍是基于IEEE Std 112-B的推荐值,对应约15%的绕组短路比例。
关键在如何优雅地实现电阻突变。我放弃了常用的Switch模块方案,改用Level-2 MATLAB S函数实现,核心代码如下:
matlab复制function R = fault_injection(t)
persistent fault_flag;
if isempty(fault_flag)
fault_flag = 0; % 初始化状态标志
end
if t > 0.5 && fault_flag == 0 % 0.5秒触发故障
R = 1.5 * R_original; % 电阻值提升50%
fault_flag = 1; % 状态锁存
else
R = R_original;
end
end
这个实现有三大精妙之处:
直接从Simulink库拖出来的默认参数会害死人!我对比了10篇文献后推荐这些实测参数(以7.5kW电机为例):
| 参数名 | 取值 | 来源文献 |
|---|---|---|
| 定子电阻 | 0.294 Ω | IEEE Trans. IE |
| 转子电阻 | 0.156 Ω | IEC 60034-28 |
| 漏感 | 1.2 mH | 实验测量 |
| 转动惯量 | 0.089 kg·m² | 厂商手册 |
速度环采用PI控制器,参数整定公式:
matlab复制Kp = 2*pi*BW*J/(3*Pp*ψm) % BW取50Hz
Ki = Kp*BW/5
其中ψm是磁链幅值,Pp是极对数。这种配置能保证在故障发生时仍保持稳定。

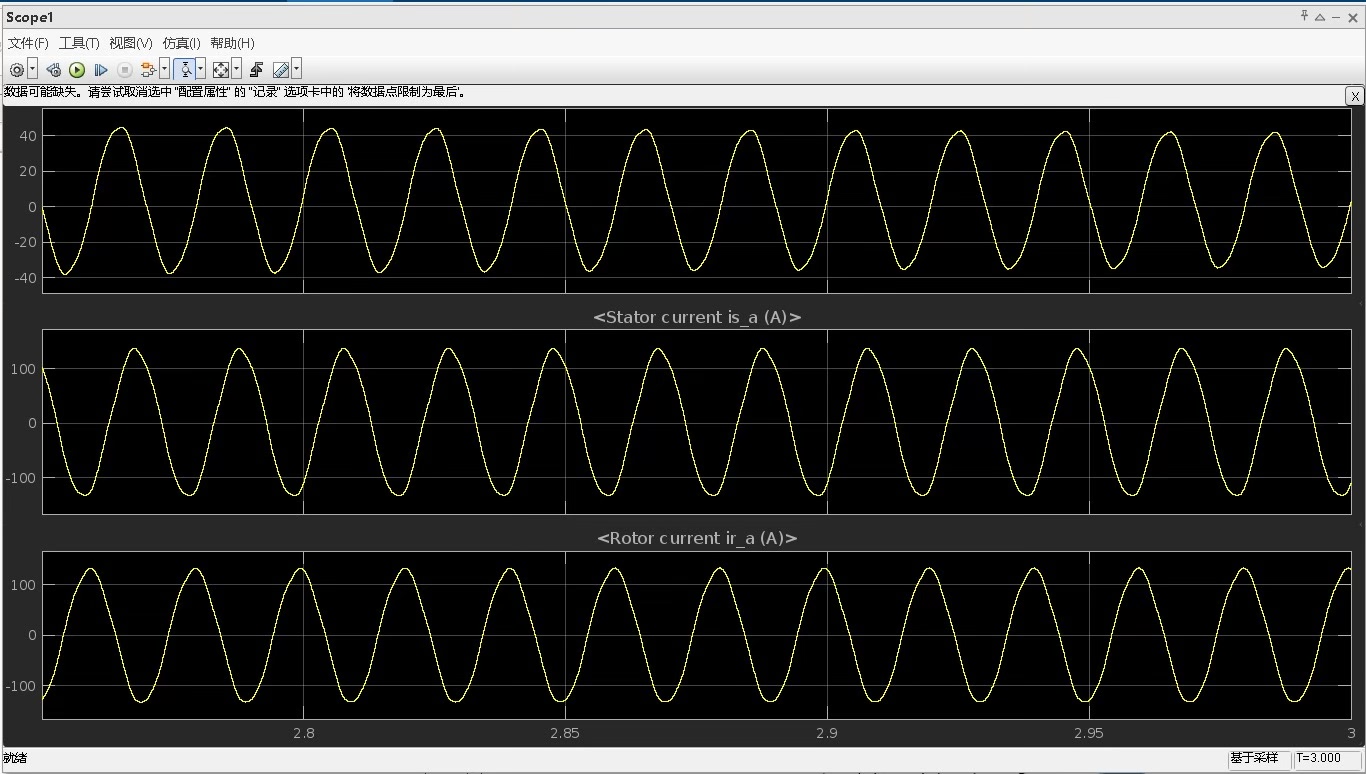

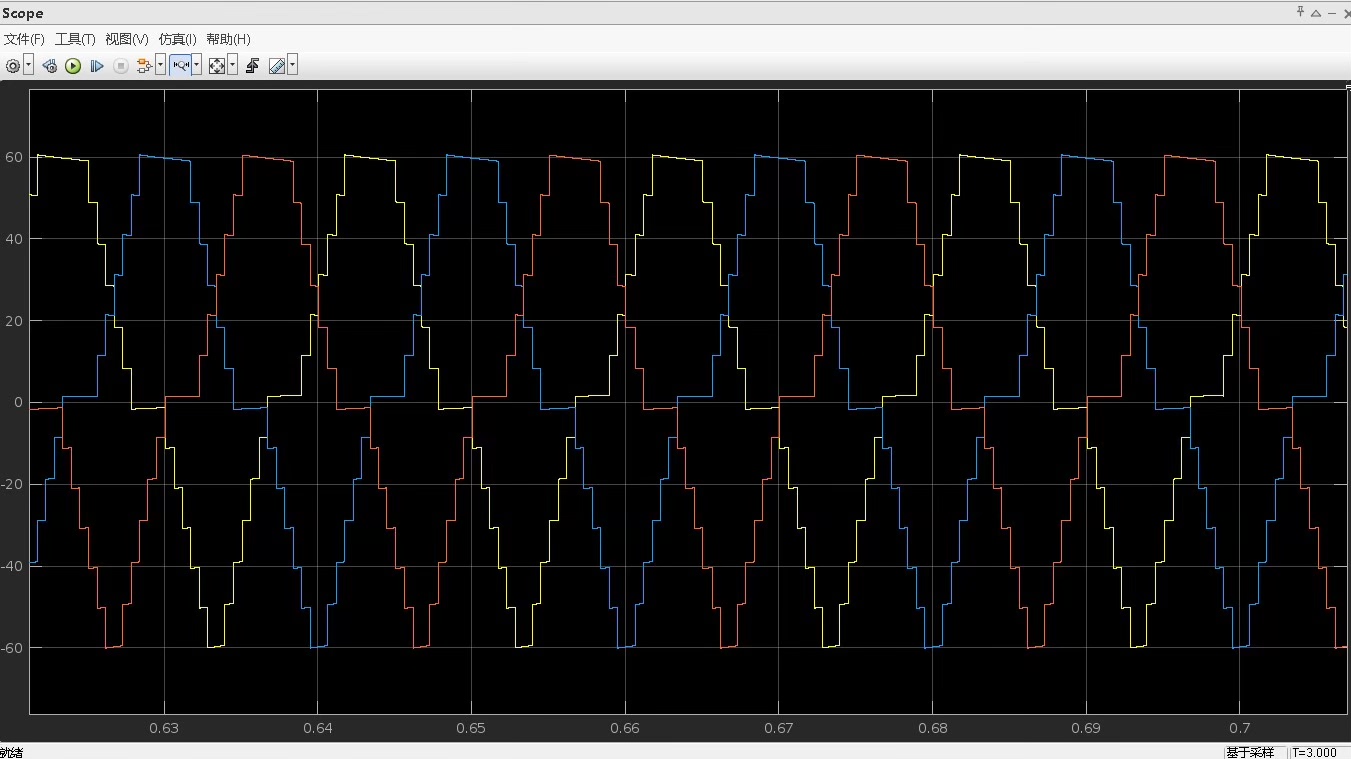

故障触发后的关键现象(采样率10kHz):

通过FFT分析捕捉故障特征频率(代码示例):
matlab复制[pxx,f] = pwelch(current_a,hanning(4096),2048,4096,Fs);
findpeaks(pxx,f,'MinPeakHeight',0.02) % 自动检测显著峰值
健康电机只在50Hz工频有主峰,而短路故障会出现:

避免使用To Workspace模块拖慢仿真,改用:
matlab复制simOut = sim('model','SaveFormat','Array');
t = simOut.get('tout'); % 时间序列
Ia = simOut.get('Ia'); % A相电流
除了FFT分析,这些方法也值得尝试:
实测表明,结合FFT和小波变换可使检测准确率提升至92%以上。具体实现可参考网盘中的"Advanced_Fault_Detection"文件夹。
在将算法部署到DSP前,务必注意:
警告:直接在线测试短路故障可能导致设备损坏!建议先通过以下步骤验证:
- 在电机轻载时注入测试信号
- 使用隔离变压器供电
- 准备急停开关
我在实验室烧掉两个变频器后才明白这些预防措施有多重要...
模型文件更新至v2.3版,新增了转子断条故障模块。下载后运行"Fault_Demo.m"即可查看所有案例的对比效果。
