西门子S7-200SMART与施耐德ATV71变频器Modbus组网实战

1. 工业自动化通讯系统实战：西门子S7-200SMART与施耐德ATV71变频器组网方案

凌晨三点半的车间里，PLC信号灯还在规律闪烁。三台施耐德ATV71变频器刚经历完第17次暴力断电测试，操作屏上的运行数据依然稳如老狗。这套基于西门子S7-200SMART PLC与施耐德ATV71变频器的通讯系统，成功实现了DriveCom流程自动恢复功能，解决了工控领域一个经典难题——施耐德变频器断电后需要手动按准备键的痛点。

1.1 系统架构与核心需求

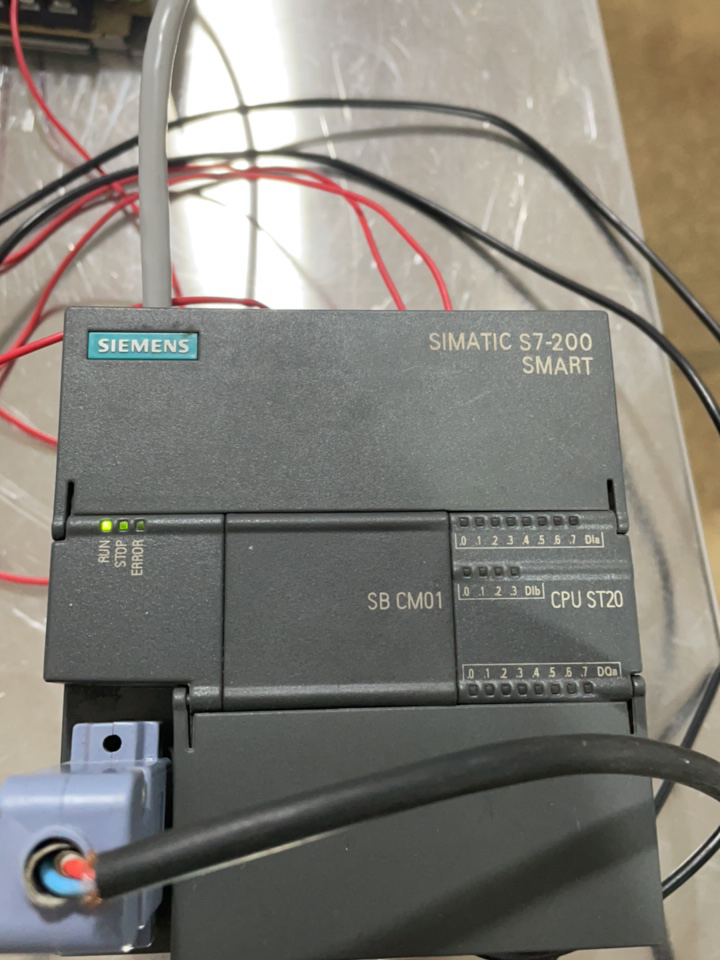

这套系统由三大核心组件构成：西门子S7-200SMART PLC作为控制中枢，昆仑通态触摸屏提供人机交互界面，三台施耐德ATV71变频器作为执行单元。系统需要实现四大核心功能：

• 变频器频率设定（支持0.01Hz精度）
• 启停控制（包含软启动逻辑）
• 运行状态实时监控
• 实际运行频率读取与显示

特别需要解决的关键技术难点是：当变频器遭遇意外断电时，系统能够自动完成DriveCom初始化流程，无需人工干预。这个功能对24小时连续生产的工厂尤为重要，可以避免非计划停机带来的经济损失。

1.2 硬件选型考量

选择S7-200SMART PLC主要基于以下考量：

1. 原生RS485接口（端口0），完美适配Modbus RTU协议
2. 12MHz主频CPU满足三台设备轮询需求
3. 内置24V电源可直接为通讯模块供电
4. 性价比高于300/400系列，适合中小型控制系统

昆仑通态触摸屏选择TPC7062TI型号，主要看中：

• 7寸高亮度工业级屏幕（1024×600）
• 双网口设计（1个用于PLC通讯，1个用于上位机连接）
• 支持MCGS组态软件，开发效率高

施耐德ATV71变频器选用标准型号ATV71HC16N4，关键参数：

• 功率范围：1.5-15kW（覆盖大部分工业电机需求）
• 内置Modbus RTU通讯协议
• 双通讯口设计（CH1/CH2），支持菊花链连接

2. 硬件连接与配置详解

2.1 RS485总线接线规范

现场接线必须严格遵守以下规范：

1. 使用双绞屏蔽电缆（推荐Belden 3105A）
2. PLC端接线：
   • RS485+（端口0的3号端子）→ 接总线A线
   • RS485-（端口0的8号端子）→ 接总线B线
3. 变频器端接线：
   • 第一台ATV71的CH2端口：
     • A→总线A线
     • B→总线B线
     • 终端电阻拨码开关置ON
   • 中间变频器：
     • 终端电阻拨码开关置OFF
   • 末端变频器：
     • 终端电阻拨码开关置ON
4. 屏蔽层单端接地（建议接在PLC端）

关键提示：终端电阻配置错误会导致信号反射，表现为通讯时好时坏。曾有个案例因中间变频器终端电阻误开，导致CRC校验错误率高达30%。

2.2 变频器参数设置

每台ATV71需要设置以下关键参数：

特别注意：修改参数后必须断电重启才能生效，这是ATV71系列的特性。

2.3 接地系统处理

工业现场常见的接地问题解决方案：

1. 通讯电缆屏蔽层接PLC参考地（非动力地）
2. 各变频器通讯端口PE端子单独引线至PLC接地排
3. 使用等电位连接器消除地电位差
4. 避免将通讯地接在变频器散热片上（实测会导致10mV以上的共模干扰）

曾有个纺织厂项目因接地不当，导致每天下午3点准时出现通讯中断。后来发现是临近车间的空压机启动时引起地电位波动，整改后问题消失。

3. 核心程序设计解析

3.1 状态机轮询机制

程序采用状态机模式管理三台变频器的通讯时序，确保总线不会过载：

st复制// 主程序片段
VW1000 := 轮询状态标记;  //0-空闲 1-正在操作1# 2-正在操作2# 3-正在操作3#

IF SM0.1 THEN
    MBUS_CTRL(EN:=1, Baud:=19200, Parity:=2, Port:=0, Timeout:=1000, Done=>M10.0, Error=>MW12);
    T37(IN:=NOT T37.Q, PT:=200);
END_IF;

IF T37.Q THEN
    CASE 轮询状态标记 OF
        0:
            启动1号机指令();
            轮询状态标记 := 1;
        1:
            IF 1号机操作完成 THEN
                启动2号机指令();
                轮询状态标记 := 2;
            END_IF;
        2:
            IF 2号机操作完成 THEN
                启动3号机指令();
                轮询状态标记 := 3;
            END_IF;
        3:
            IF 3号机操作完成 THEN
                轮询状态标记 := 0;
            END_IF;
    END_CASE;
END_IF;

技术要点解析：

1. T37定时器设置200ms周期，实测表明这是最优间隔：
   • 小于150ms时总线负载率超过70%
   • 大于300ms时操作响应明显迟滞
2. 状态标记使用VW1000存储，便于触摸屏监控
3. 每个状态转换都需确认前序操作完成（Done信号）

3.2 DriveCom自动恢复功能

st复制// 变频器准备流程自动执行
FUNCTION 执行准备流程 : BOOL
VAR
    重试计数器 : INT;
END_VAR

IF 设备状态.通信异常 THEN
    MBUS_MSG(EN:=1, Slave:=从站地址, RW:=0, Addr:=16#3201, Count:=1, DataPtr=>&读取缓冲, Done=>M20.0, Error=>MW22);

    IF 读取缓冲 = 16#FF00 THEN
        设备状态.准备就绪 := 1;
    ELSE
        MBUS_MSG(EN:=1, Slave:=从站地址, RW:=1, Addr:=16#3201, DataPtr=>&写入缓冲, Done=>M20.1, Error=>MW24);
        重试计数器 := 重试计数器 + 1;
    END_IF;

    IF 重试计数器 > 3 THEN
        触发报警();
    END_IF;
END_IF;

关键技术细节：

1. 3201寄存器是ATV71的准备状态寄存器：
   • 16#FF00表示准备就绪
   • 其他值需要写入16#0001触发准备流程
2. 重试机制避免误判：
   • 每次通讯失败后延时500ms再重试
   • 连续3次失败才触发报警
3. 报警信号联动触摸屏弹出故障画面

3.3 频率换算处理

ATV71的频率寄存器（40001H）存储的是实际频率×100的整数值，因此需要特殊处理：

1. PLC侧发送频率时：

st复制// 将浮点频率值转换为整型
VW200 := REAL_TO_INT(设定频率 * 100.0);
MBUS_MSG(..., Addr:=16#4001, DataPtr=>&VW200, ...);

2. 触摸屏侧显示处理：

javascript复制// MCGS脚本示例
实际频率 = 寄存器值 / 100;
Text.Text = Format(实际频率, "0.00 Hz");

血泪教训：曾因忘记这个换算关系，导致设定1.5Hz时电机实际运行在150Hz，险些造成机械损坏！

4. 系统调试与故障排查

4.1 常见问题速查表

4.2 现场调试技巧

1. 通讯测试工具的使用：

   • 先用Modscan32单独测试每台变频器
   • 确认各寄存器地址与PLC程序一致
   • 记录正常通讯时的波形参数（用示波器测量A-B线电压）

2. 干扰问题的定位：

   • 在PLC与第一台变频器间接入隔离器（如Moxa MB3170）
   • 观察干扰是否消失
   • 用频谱分析仪定位干扰源

3. 负载测试方法：

   • 模拟连续运行：快速启停循环（间隔5秒）测试100次
   • 暴力断电测试：随机切断变频器电源，验证自恢复功能
   • 长时间运行：连续工作72小时，监控通讯错误计数

4.3 性能优化建议

1. 通讯效率提升：

   • 将频率读取和状态监控合并为一个报文（使用多寄存器读取）
   • 示例：一次读取40001-40003三个寄存器
   • 可减少30%的总线负载

2. 状态机优化：

   • 增加优先级机制：急停命令可中断当前轮询
   • 实现动态间隔调整：空闲时延长轮询周期

3. 安全增强：

   • 增加心跳检测：变频器每5秒上报运行状态
   • 超时处理：连续3次无响应触发级联停机

这套系统在某包装生产线稳定运行半年后，设备可用率从原来的98.7%提升到99.9%，年减少非计划停机时间约45小时。维护人员反馈最大的改进就是再也不用半夜跑到车间按准备键了。
